Hướng Dẫn Cách Đấu Dây Quạt Đảo Senko An Toàn Và Dễ Làm

Sản phẩm quạt trần đảo Senko TD105 là một trong những sản phẩm quạt đảo của thương hiệu Senko được tin dùng nhiều nhất trên thị trường, nhờ có thiết kế nhỏ gọn, tiện lợi, giá cả phải chăng, đặc biệt là khả năng làm mát hiệu quả, mạnh mẽ. Chính vì thế, trong bài viết này Wetech Việt sẽ giới thiệu chi tiết cho bạn cách đấu dây quạt đảo Senko một cách chi tiết, đảm bảo an toàn và ai cũng có thể tự làm được. Đồng thời, sẽ cung cấp đầy đủ các thông số kỹ thuật và địa chỉ mua quạt đảo Senko TD105 chính hãng, giá rẻ, đáng tin cậy.

Sơ Đồ Minh Họa Cách Đấu Dây Quạt Đảo Senko

Để giúp bạn dễ dàng hình dung cách đấu dây quạt đảo Senko một cách chi tiết và dễ hiểu nhất, chúng ta sẽ cùng tìm hiểu sơ đồ minh họa dưới đây:

Dựa vào sơ đồ minh họa, chúng ta có thể dễ dàng thấy được rằng sơ đồ đấu dây quạt trần đảo Senko TD105 được thiết kế rất đơn giản và dễ hiểu, giúp người dùng có thể dễ dàng đấu nối và lắp đặt quạt tại nhà một cách an toàn và chính xác. Cụ thể, dòng điện 220V từ nguồn điện chính (bao gồm 2 dây: 1 dây nóng (pha) và 1 dây nguội (trung tính). Trước hết, dây nóng của nguồn điện (thường là dây màu đỏ) sẽ được kết nối trực tiếp để dẫn dòng điện đến hộp số điều tốc. Bộ phận này có chức năng chính là điều khiển tốc độ gió của quạt.

Tiếp theo từ hộp số, dây màu đen sẽ được dẫn lên và kết nối trực tiếp với dây màu đen của quạt trần đảo Senko TD105, để tạo nên đường cấp điện chính cho motor quạt hoạt động theo ý muốn. Cuối cùng, dây màu đỏ còn lại của quạt đảo Senko được nối về dây nguội (thường là dây màu trắng hoặc xanh) của nguồn điện. Đến đây tạo nên một vòng tuần hoàn dòng điện khép kín giữa nguồn điện, hộp số điều tốc và quạt trần đảo Senko TD105. Khi bật nguồn điện, dòng điện sẽ chạy trực tiếp qua hộp số, động cơ quạt và quay trở về nguồn, giúp quạt hoạt động ổn định.

Sau khi đã nắm được sơ đồ đấu dây của quạt đảo Senko, việc thực hiện cách đấu dây quạt đảo Senko sẽ trở nên dễ dàng và nhanh chóng hơn rất nhiều so với lúc chưa biết sơ đồ này. Tuy nhiên, quá trình này cần phải được thực hiện cẩn thận và kỹ lưỡng từng bước một để đảm bảo an toàn và tránh những sai sót không đáng có. Trước hết là bước chuẩn bị và kiểm tra đảm bảo an toàn trước khi bắt đầu làm việc, cụ thể:

Bước 1: Kiểm Tra, Chuẩn Bị Trước Khi Đấu Dây Quạt Đảo Senko

Đây là bước đầu tiên nhưng cũng là bước nền tảng quan trọng, quyết định đến sự an toàn của bạn và thành công của toàn bộ quá trình đấu dây quạt đảo Senko. Vì thế, bạn đừng vội bắt đầu làm việc với những sợi dây điện, mà hãy dành vài phút để kiểm tra an toàn điện và chuẩn bị sẵn sàng các dụng cần thiết.

• Kiểm tra an toàn điện: Đây là yêu cầu bắt buộc và không được thiếu trong bất cứ quá trình làm việc với điện nào, bao gồm cả cách đấu dây quạt trần đảo Senko. Cụ thể:
  • Ngắt hoàn toàn nguồn điện kết nối đến mạch điện dự định sẽ lắp quạt trần đảo Senko TD105.
  • Kiểm tra lại một lần nữa để đảm bảo không có dòng điện rò rỉ bằng bút thử điện hoặc các thiết bị kiểm tra điện chuyên dụng.
  • Bên cạnh đó, đảm bảo các điều kiện làm việc thuận lợi như có đủ ánh sáng, khô ráo, thoáng đãng để dễ dàng thao tác.
• Chuẩn bị đầy đủ các dụng cụ cần thiết cho quá trình đấu dây quạt đảo Senko như:
  • Tua vít 4 cạnh và 2 cạnh
  • Kìm để cắt, tuốt vỏ dây điện và xoắn các mối nối.
  • Băng keo cách điện, có độ bám dính để bọc các mối nối.
  • Thiết bị kiểm tra điện (tùy chọn) như: bút thử điện, đồng hồ vạn năng,…

Bước 2: Các Bước Cách Đấu Dây Quạt Đảo Senko Chi Tiết

Sau khi đã đảm bảo an toàn và chuẩn bị đầy đủ, chúng ta sẽ bắt đầu thực hiện cách đấu dây điện quạt đảo Senko. Quá trình này được chia thành hai công đoạn nhỏ là đấu dây trong cụm động cơ và đấu dây từ nguồn vào hộp số. Cụ thể:

Đấu dây trong cụm động cơ

Bên trong mỗi chiếc quạt trần đảo Senko TD105, sẽ bao gồm có 3 loại dây điện chính, trong đó:

• Dây màu trắng được gọi là dây số và được quy định nối trực tiếp với dây màu đỏ của dây điện nối từ quạt vào hộp số.
• Dây màu đỏ có chức năng là dây đề và nối với đến 1 đầu dây của tụ K3 của quạt.
• Dây màu xám có tên gọi là dây chạy, tiến hành nối với đầu còn lại của tụ K3 và được mắt nối tiếp với với dây màu đen của quạt với hộp số thông qua một đoạn dây nối màu đen.

Tuy nhiên, hầu hết các thiết bị quạt trần đảo Senko TD105 trên thị trường đều được thương hiệu quạt Senko đấu nối và cố định sẵn cụm dây này. Chính vì thế, khi tiến hành lắp đặt quạt Senko TD105, bạn chỉ cần kiểm tra lại các mối nối này để đảm bảo chúng tiếp xúc tốt, chắc chắn trước khi lắp đặt trực tiếp trên trần nhà. Tuy nhiên, việc nắm rõ cách đấu nối cụm dây động cơ bên trong quạt đảo Senko TD105 sẽ giúp ích cho bạn rất nhiều trong quá trình kiểm tra, bảo trì và sửa chữa quạt khi xảy ra sự cố.

Đấu dây từ nguồn vào hộp số

Dựa trên sơ đồ và nguyên lý đấu nối dây điện từ nguồn điện vào hộp số và quạt đảo Senko đã phân tích ở trên, cách đấu nối được thực hiện như sau:

1. Xác định lần lược dây pha (dây nóng, thường có màu đỏ) và dây trung tính (dây nguội, thường có màu xanh hoặc trắng) trên dây nguồn từ nguồn điện truyền đến.
2. Kết nối dây pha của nguồn điện vào dây màu đỏ của hộp số điều tốc để phân phối điện áp cho các tốc độ gió.
3. Kết nối dây màu đen đầu ra của hộp số với dây màu đen đầu vào của quạt trần đảo Senko TD105, để tạo thành mạch điện cung cấp năng lượng cho motor quạt hoạt động tạo ra gió.
4. Cuối cùng, dây màu đỏ còn lại của quạt đảo trần Senko sẽ nối về trực tiếp với dây trung tính của nguồn điện để tạo ra được một mạch điện hoàn chỉnh. Đảm bảo quạt có thể vận hành trơn tru, hiệu quả ở các tốc độ gió khác nhau mà không ảnh hưởng đến tuổi thọ motor.
5. Sau khi đấu nối xong, cần phải kiểm tra lại thứ tự mối nối đã chính xác chưa, sau đó sử dụng băng keo cách điện để lấp kín các phần đầu dẫn điện của mối nối. Không quên kiểm tra lại để đảm bảo không có dòng điện rò rỉ trước khi tiến hành bước lắp ráp lại và cấp điện sử dụng.

Bước 3: Lắp Ráp Quạt Đảo Senko

Sau khi đã hoàn thành cách đấu dây quạt đảo Senko vào hộp số và nguồn điện đúng cách, bước tiếp theo là bạn sẽ tiến hành lắp ráp các bộ phận của quạt lại hoàn chỉnh giống như ban đầu. Quá trình này cần thực hiện một cách kỹ lưỡng và cẩn thận để không chỉ trở lại hình dáng ban đầu cho quạt mà còn góp phần đảm bảo quạt Senko hoạt động ổn định và bảo vệ an toàn cho người sử dụng.

• Đầu tiên, là sắp xếp dây điện và lắp vỏ bảo vệ động cơ
  • Cẩn thận sắp xếp tất cả các dây điện và mối nối gọn gàng vào bên trong khoang chứa của động cơ. Trước khi đóng nắp vỏ động cơ, kiểm tra kỹ lưỡng để đảm bảo không có bất kỳ đoạn dây điện hay mối nối nào bị cấn hoặc lộ ra bên ngoài, gây mất an toàn điện.
  • Nhẹ nhàng đóng nắp vỏ động cơ vào đúng vị trí, sau đó dùng tua vít đã chuẩn bị trước đó để siết chặt các ốc vít tại các vị trí có sẵn để cố định vỏ.
• Thứ hai, là lắp cánh quạt và lồng quạt
  • Tại tâm của cánh quạt có một lỗ nhỏ vừa khít với đường kính của trục quay động cơ. Lưu ý cần lắp cánh quạt sao cho khớp với chốt này, sau đó vặn núm giữ cánh quạt theo ngược chiều kim đồng hồ để siết chặt cánh quạt vào trong động cơ.
  • Sau đó, đặt lồng quạt phía trước vào lồng quạt phía sau sao cho khớp với các chốt định trên lồng quạt sau. Gài các kẹp giữ xung quanh viền lồng quạt để cố định chắc chắn hai lồng lại với nhau.

Bước 4: Kiểm Tra Khả Năng Vận Hành Của Quạt Đảo Senko

Để đảm bảo quạt trần đảo Senko TD105 hoạt động hiệu quả, an toàn, ổn định trong suốt quá trình sử dụng lâu dài, hạn chế xảy ra các sự cố, hư hỏng ngoài ý muốn thì bước kiểm tra và vận hành thử là không thể thiếu. Dưới đây là các hạng mục và công việc cần kiểm tra quạt Senko sau khi thực hiện đấu nối dây điện:

1. Kiểm tra tổng thể các bộ phận của quạt từ lồng quạt, cánh quạt đến các ốc vít đã được cố định chắc chắn và không có bộ phận nào bị lỏng lẻo trước khi bắt đầu bật điện.
2. Bật cầu dao điện và tiến hành kiểm tra lần lượt từng tốc độ gió, từ thấp nhất đến cao nhất để xem quạt đã hoạt động êm ái chưa, có bị yếu hay chạy chậm hay không.
3. Để quạt hoạt động ổn định trong khoảng 5-10 phút, xem quạt có phát ra những tiếng động lạ hay động cơ bị nóng hay không, để kiểm tra kịp thời trước khi lắp đặt quạt trần đảo Senko TD105 lên trên trần nhà.

Xem thêm: Nguyên Nhân Và Cách Khắc Phục Quạt Senko Bị Yếu Dứt Điểm

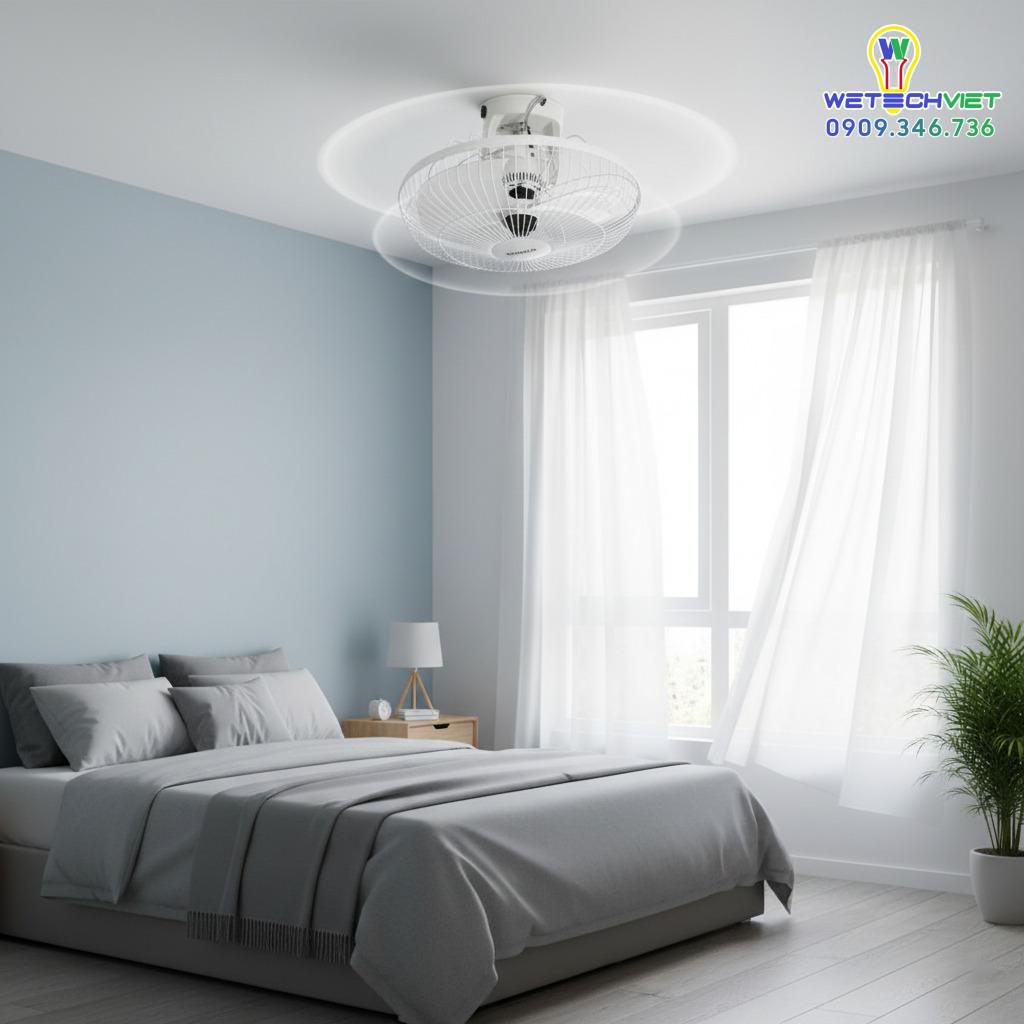

Bước 5: Treo Quạt Đảo Senko Lên Trần Nhà Đúng Cách

Sau khi mọi thứ đã chuẩn bị sẵn sàng, đặc biệt là quạt đảo Senko đã được kiểm tra và chắc chắn hoạt động trơn tru. Công đoạn cuối cùng là treo quạt Senko lên trần nhà đúng cách và đúng vị trí, để nó phát huy tối đa hiệu suất làm mát mang lại. Đây là bước không kém phần quan trọng so với cách đấu dây quạt đảo Senko, vì nó đảm bảo an toàn toàn tuyệt đối trong suốt quá trình sử dụng. Dưới đây là các bước giúp bạn lắp đặt quạt trần đảo SenKo TD105 đúng cách:

• Bước 1: Lựa chọn vị trí lắp đặt quạt đảo Senko lý tưởng
  • Vị trí treo quạt trần đảo Senko TD105 tối ưu nhất là ở chính giữa trần nhà hoặc giữa khu vực thường xuyên sinh hoạt, hoạt động và gần với nguồn điện nhất có thể. Điều này không chỉ giúp tiết kiệm dây điện cần phải đấu nối đấu nối thêm, mà còn đảm bảo lưu lượng gió được phân bổ đều khắp mọi ngóc ngách của không gian.
  • Bên cạnh đó, chất liệu của trần nhà cũng là một trong những yếu tố bạn cần quan tâm khi lựa chọn và lắp đặt quạt trần đảo Senko TD105, nên lắp trên trần bê tông hoặc dầm gỗ cứng. Không nên sử dụng quạt trên trần thạch cao hoặc các vật liệu yếu, không chịu lực tốt, tránh tình trạng rung lắc dẫn đến nứt vỡ và rơi quạt rất nguy hiểm.
• Bước 2: Treo quạt lên trần nhà đúng cách
  • Đầu tiên, cần đánh dấu vị trí dự định sẽ lắp đặt quạt trần đảo Senko TD105 trên trần nhà, để tiến hành khoan lỗ cố định giá đỡ quạt chắc chắn.
  • Tiếp theo, sử dụng máy khoan chuyên dụng với mũi khoan có đường kính phù hợp với kích thước của vít cố định giá đỡ quạt để khoan chính xác tại các vị trí đã đánh dấu. Sau khi hoàn tất cần lấy sạch bụi trong lỗ và đóng chặt tắc kê vào sâu bên trong.
  • Sau đó, gắn thân quạt vào đế vừa mới lắp đặt. Bên hông của quạt có hai lỗ để vặn ốc cố định vào đế, giúp quạt hoạt động ổn định và không bị rung lắc. Đồng thời, khi cần vệ sinh, bảo dưỡng quạt cũng khá tiện lợi, chỉ cần tháo hai con ốc này ra là có thể nhất quạt xuống để vệ sinh chi tiết, đảm bảo an toàn mà không phải đứng trên cao.
• Bước 3: Kiểm tra và bật điện sử dụng.

Các Lỗi Thường Gặp Sau Khi Đấu Dây Quạt Đảo Senko

Đối với những người mới tiếp xúc với cách đấu dây quạt đảo Senko thì không thể tránh khỏi những sự cố nhỏ có thể xảy ra trong quá trình thực hiện. Chính vì vậy, để giúp bạn dễ dàng thực hiện đấu nối dây điện quạt đảo trần Senko TD105 tại nhà một cách chính xác và đảm bảo an toàn là trên hết, dưới đây sẽ là một số lỗi thường gặp và cách khắc phục:

1. Quạt không chạy

Khi kết nối điện mà quạt đảo Senko hoàn toàn không có phản ứng, thì nguyên nhân chính là do bạn đã đấu sai hoặc mối nối bị lỏng. Cách khắc phục là hãy ngắt điện, tháo quạt ra khỏi giá đỡ và kiểm tra kỹ lưỡng lại mối nối này đầu tiên đã đúng nguyên tắc chưa. Nếu các mối nối đã chính xác và tiếp xúc tốt, thì hãy kiểm tra đến dây nguồn vào hộp số đã đấu nối chính xác chưa, nếu đấu nối sai thì phải đấu nối lại.

2. Quạt quay yếu, lờ đờ

Đối với các thiết bị quạt đảo Senko TD105 đã cũ hoặc đã sử dụng được một thời gian dài, thì tụ điện rất dễ có nguy cơ bị yếu dẫn đến quạt khởi động chậm, quay yếu hoặc phải dùng tay mồi mới chạy. Lúc này, bạn chỉ cần thay thế tụ điện mới cùng thông số với tụ điện của quạt, là quạt có thể hoạt động mạnh trở lại.

3. Quạt quay ngược chiều

Lỗi này thường rất khó gặp đối với các sản phẩm quạt đảo trần Senko mới, nhưng có thể xảy ra khi quạt bị hỏng động cơ và thay động cơ mới không phù hợp. Hoặc do đấu ngược giữa cuộn dây chạy và cuộn dây đề. Chính vì vậy, việc khắc phục tình trạng này khá phức tạp, đòi hỏi phải biết cách xác định cuộn dây chính xác. Cách tốt nhất là bạn nên tham khảo sơ đồ đấu dây quạt Senko hoặc nhờ đến thợ sửa quạt Senko chuyên nghiệp.

4. Quạt chạy nhưng không đảo chiều

Khi quạt đảo Senko vẫn tạo gió tốt nhưng chỉ đứng yên một chỗ, vấn đề chủ yếu nằm ở động cơ đảo chiều. Trước tiên, bạn hãy ngắt điện và kiểm tra lại hai dây của motor đảo xem đã được kết nối đúng vị trí chưa. Nếu dây đã nối đúng mà quạt vẫn không đảo, khả năng cao motor đảo đã hỏng và cần được thay mới.

Đến đây chúng ta có thể dễ dàng nhận thấy rằng, cách đấu dây quạt đảo Senko không quá phức tạp và rắc rối. Bởi vì, thương hiệu Senko đã đấu nối sẵn các dây trong cụm động cơ của quạt, việc đấu nối thực sự chỉ tập trung dẫn dòng điện từ nguồn đến hộp số điều khiển và quạt. Bên cạnh đó, mỗi chiếc quạt trần đảo Senko TD105 đều đi kèm với một cuốn sổ tay hướng dẫn lắp đặt và sử dụng chi tiết. Trong đó, bạn có thể dễ dàng tham khảo và thực hiện theo cách lắp đặt và đấu nối dây, để đảm bảo quạt hoạt động hiệu quả, bền bỉ.

Tham khảo: Đại Lý Quạt Senko Wetech Việt Cam Kết Chất Lượng, Giá Rẻ

Trên đây là toàn bộ hướng dẫn chi tiết cách đấu dây quạt đảo Senko đúng cách, đảm bảo an toàn điện và mang lại hiệu suất làm mát vượt trội trong suốt quá trình sử dụng. Nếu quý bạn đọc có bất kỳ thắc mắc nào về cách thức thực hiện cũng như muốn sở hữu một thiết bị quạt trần đảo Senko TD105 chính hãng, với mức giá ưu đãi nhất trên thị trường, thì hãy liên hệ ngay với Wetech Việt. Chung tôi cam kết sẽ mang đến cho khách hàng sản phẩm đạt chuẩn chất lượng cao và đi kèm với dịch vụ hậu mãi và chế độ bảo hành chuyên nghiệp nhất.
