Tủ RMU Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại & Báo Giá Mới Nhất

Trong hệ thống phân phối điện năng công nghiệp và dân dụng, tủ RMU được thiết kế để đảm bảo lưới điện trung thế hoạt động ổn định, liên tục và an toàn là trên hết. Vậy tủ điện RMU là gì, cấu tạo và nguyên lý hoạt động ra sao, có những loại phổ biến nào và giá thành mới nhất bao nhiêu? Tất cả sẽ được giải đáp chi tiết trong bài viết dưới đây của Wetech Việt, hãy cùng tìm hiểu ngay!

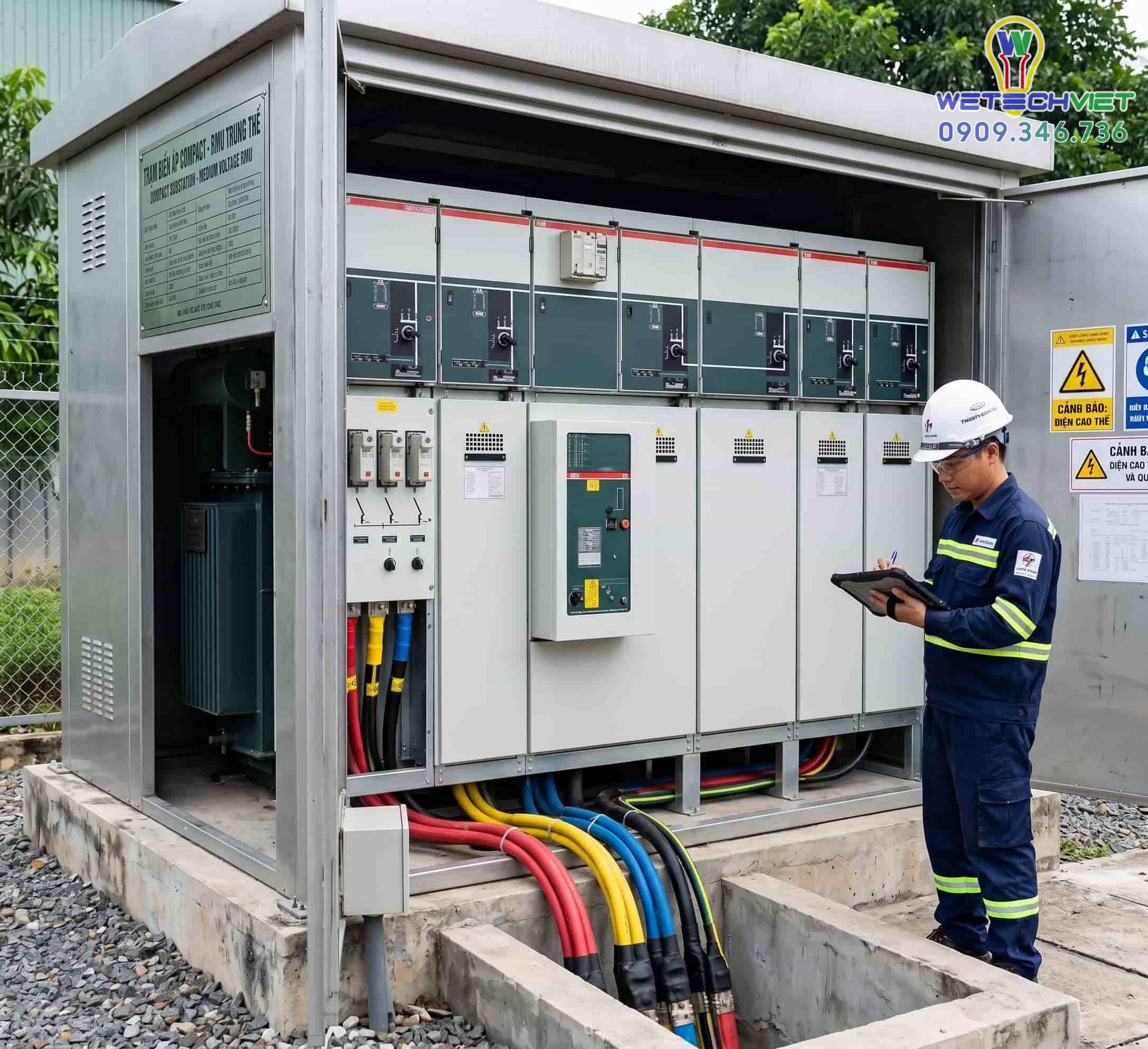

Tủ RMU Là Gì?

Trước tiên, tủ RMU là viết tắt của từ Ring Main Unit, hay còn được biết đến rộng rãi với các tên gọi tủ điện trung thế, tủ điện mạng vòng. Đây là tổ hợp các thiết bị đóng ngắt dạng khối nhỏ gọn (như máy cắt, dao cắt tải, và cầu chì) được tích hợp vào trong tủ điện, để vận hành các trạm biến áp phân phối trung thế.

Đúng như tên gọi tủ điện mạng vòng, RMU được thiết kế chuyên dụng để sử dụng trong các mạng lưới điện hình vòng, với các công dụng chính là kết nối, đo lường, bảo vệ máy biến áp và toàn bộ mạng lưới cáp ngầm trung thế. Bên cạnh đó, nhờ có tính đồng bộ cao và khả năng cách điện hoàn hảo, tủ RMU giúp giảm thiểu kích thước trạm biến áp so với các loại tủ điện không khí truyền thống.

Cấu Tạo Của Tủ RMU Gồm Những Bộ Phận Nào?

Tủ RMU tiêu chuẩn là một hệ thống khép kín, bao gồm các bộ phận chính dưới đây được gia công tỉ mỉ và lắp ráp hoàn chỉnh:

1. Vỏ tủ: Thường được làm từ thép mạ kẽm sơn phủ tĩnh điện để bảo vệ các thiết bị trong tủ điện hoạt động bền bỉ trong môi trường khắc nghiệt, bụi bẩn hoặc độ ẩm cao.
2. Khoang thanh cái: Dùng để chứa hệ thống thanh cái cách điện hoàn toàn và là nơi truyền tải dòng điện chính giữa các ngăn của tủ.
3. Khoang thiết bị đóng ngắt: Chứa các thiết bị đóng ngắt như cầu dao phụ tải (LBS), máy cắt chân không (VCB), cầu dao tiếp địa và cầu chì. Và thường được bơm đầy khí SF6 để tăng cường khả năng cách điện và dập hồ quang điện.
4. Khoang đấu nối cáp: Là các dây cáp ngầm trung thế từ lưới điện bên ngoài kết nối vào tủ, nằm ở phần dưới của tủ, được thiết kế rộng rãi để thao tác đấu nối thuận tiện.
5. Khoang hạ thế (hay khoang điều khiển): Là tập hợp các thiết bị đo lường điện (như đồng hồ Volt, Ampe), rơ le bảo vệ kỹ thuật số, đèn báo pha và các nút ấn dùng để điều khiển cơ/điện.
6. Môi trường cách điện: Là lớp vật liệu bao quanh tủ RMU (phổ biến nhất là khí SF6) được bơm đầy vào bên trong để ngăn ngừa tình trạng phóng điện và dập tắt hồ quang khi xảy ra các sự cố ngắn mạch hoặc quá tải nghiêm trọng.

Nguyên Lý Hoạt Động Của Tủ RMU

Nguyên lý hoạt động của tủ RMU được thể hiện rõ nét nhất thông qua 4 giai đoạn dưới đây:

Chế độ vận hành bình thường

Trong trạng thái hoạt động bình thường, tất cả các thiết bị đóng ngắt trong tủ RMU đều ở trạng thái “Đóng“, giúp dòng điện trung thế từ trạm biến áp nguồn được truyền tải đến trạm biến áp tiếp theo một cách ổn định và liên tục. Dòng điện này sẽ lần lượt đi qua cáp ngầm, vào khoang cáp, thanh cái dưới trong tủ RMU dưới sự bảo vệ và kiểm soát nghiêm ngặt của môi trường cách điện.

Khi xảy ra sự cố

Khi xảy ra bất kỳ sự cố điện (ngắn mạch, rò điện, hoặc quá tải), hệ thống cảm biến dòng điện (TI) và điện áp (TU) trong tủ RMU sẽ ngay lập tức được kích hoạt để phát hiện kịp thời sự thay đổi bất thường này. Sau đó, gửi tín hiệu đến rơ le bảo vệ kỹ thuật số để tiến hành phân tích và ứng phó.

Quá trình cô lập sự cố

Nếu tín hiệu được truyền đến rơ le có giá trị dòng điện ngắn mạch vượt quá ngưỡng chịu đựng và làm nóng chảy dây chì, lúc này cơ cấu truyền động sẽ được kích hoạt. Cụ thể, máy cắt hay cầu dao phụ tại nhánh xảy ra sự cố sử tự động ở trạng thái “Mở” với tốc độ cực kỳ nhanh (tính bằng mili-giây). Trong khí đó, khí SF6 trong bầu cắt sẽ giúp dập tắt hoàn toàn lượng hồ quang điện sinh ra ngay khi ngắt dòng điện. Điều này đóng vai trò rất quan trọng để cô lập hoàn toàn điểm xảy ra sự cố khỏi khỏi hệ thống mạng lưới.

Khôi phục cấp điện

Đặc thù của tủ RMU là được thiết kế lưới điện vòng. Vì thế, khi một đoạn cáp không hoạt động, dòng điện trung tính vẫn có thể chạy theo hướng ngược lại của vòng rẽ để đến trạm biến áp tiếp theo. Sau khi kỹ thuật viên kiểm tra và khắc phục đoạn cáp bị hỏng, sau đó đóng cầu dao, mạch vòng của tủ RMU sẽ được khôi phục lại trạng thái cấp điện như bình thường.

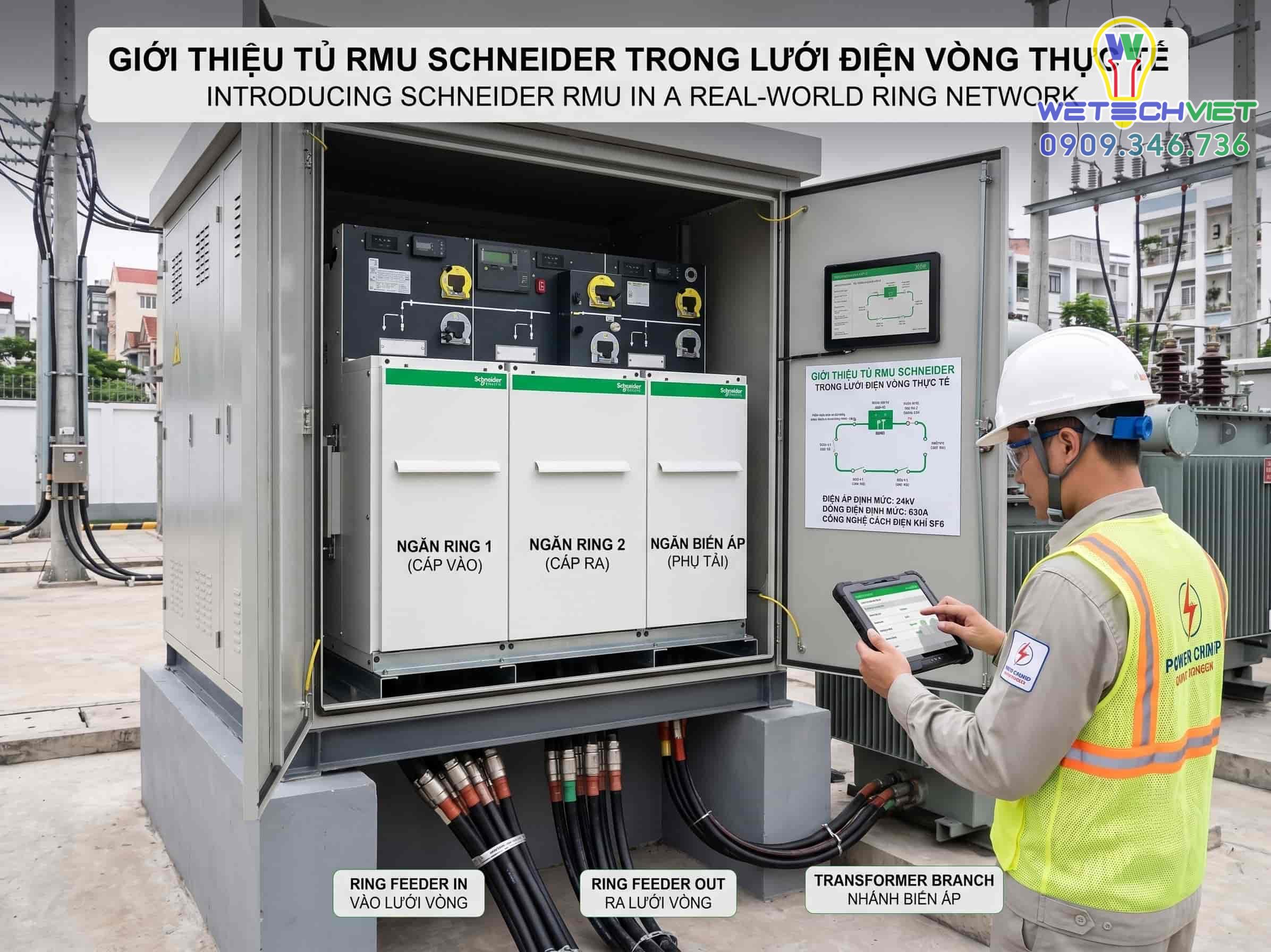

Tủ RMU Hoạt Động Như Thế Nào Trong Lưới Điện Vòng?

Đối với lưới điện vòng, các đường dây cấp điện sẽ tạo nên một vòng khép kín và nhận điện từ hai hướng. Lúc này, vai trò của tủ RMU là tạo ra các “điểm nút” linh hoạt, tức là khi bất kỳ một đoạn dây cáp nào bị đứt hoặc cần bảo trì, chỉ cần ngắt kết nối (mở cầu dao) ở hai đầu của đoạn cáp đó. Nhờ có kết nối vòng, dòng điện trung thế tại trạm biến áp nguồn sẽ tự động chuyển hướng và đi theo nhánh còn lại để tiếp tục cung cấp điện cho các trạm biến áp phụ hoặc tải tiêu thụ.

Tóm lại, tủ RMU trong lưới điện vòng có công dụng rất quan trọng trong việc đảm bảo tính liên tục cấp điện và giảm thiểu thời gian mất điện trong thực tế và sản xuất.

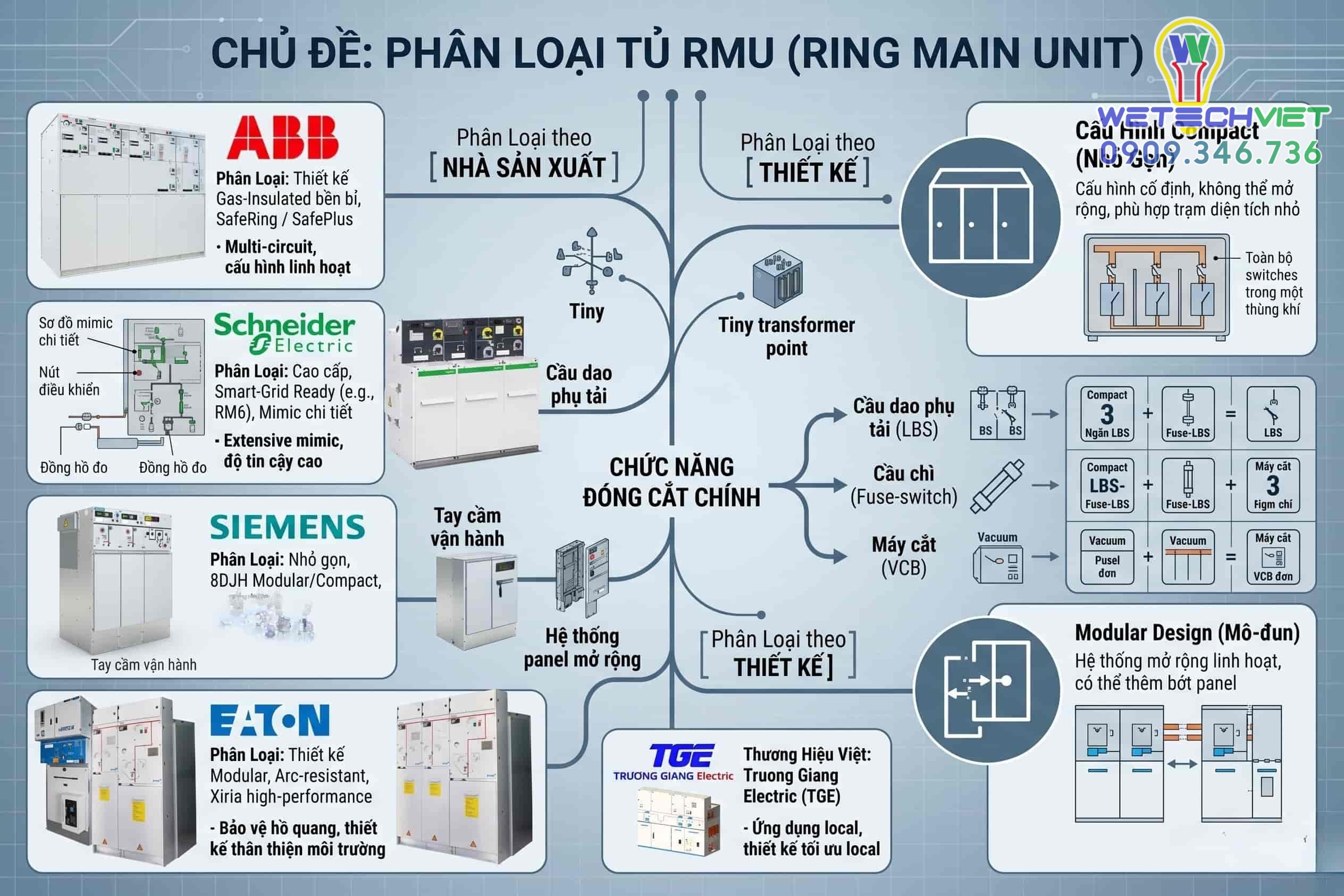

Phân Loại Tủ RMU

Hiện nay trên thị trường, tủ trung thế RMU được phân loại dựa trên nhiều tiêu chí khác nhau, nhằm đáp ứng mọi yêu cầu truyền tải điện của các dự án khác nhau. Cụ thể:

Theo cấp điện áp

Gồm có:

• Tủ RMU 12kV / 24kV: Được thiết kế để sử dụng trong các khu đô thị, khu công nghiệp nhẹ, tòa nhà thương mại.
• Tủ RMU 35kV / 36kV: Dành riêng cho các hệ thống, lưới điện phân phối có điện áp cao hơn như trạm biến áp công suất lớn hoặc các nhà máy công nghiệp nặng.

Theo môi trường cách điện

Để tăng cường hiệu quả cách điện và dập hồ quang điện khi xảy ra sự cố nghiêm trọng, tủ RMU còn được phân loại theo môi trường cách điện, bao gồm:

• Tủ cách điện bằng khí SF6: Đây là loại tủ RMU truyền thống và phổ biến nhất hiện, với ưu điểm vượt trội là thiết kế cực kỳ nhỏ gọn và độ tin cậy cao.
• Tủ cách điện chân không:  Là loại tủ RMU sử dụng buồng dập hồ quang chân không.
• Tủ cách điện rắn: Sử dụng vật liệu nhựa Epoxy hoặc vật liệu cách điện thân thiện với môi trường, không sử dụng khí nhà kính, an toàn cao.

Theo số ngăn

Dựa trên sơ đồ nguyên lý tủ điện và thiết kế mạng lưới điện, tủ RMU có thể được thiết kế nguyên khối hoặc dạng ghép nối để chia ngăn bố trí rõ ràng:

• Tủ 2 ngăn: Tách biệt ngăn cầu dao phụ tải (đầu vào) với ngăn cầu dao/cầu chì (đầu ra), để tránh gây nhầm lẫn.
• Tủ 3 ngăn, 4 ngăn, 5 ngăn,…: Cho phép kết nối nhiều đường cáp để bảo vệ nhiều máy biến áp cùng lúc, tiết kiệm không gian lắp đặt. Vì thế, còn được biết đến với tên gọi tủ RMU đa năng.

Theo chức năng

Ngày này, tủ RMU không chỉ tập trung vào chức năng chính là truyền tải điện năng, mà còn được thiết kế để đáp ứng tốt các mục đích sử dụng như:

• Ngăn cầu dao phụ tải (Ngăn C / Ngăn I): Dùng để đóng cắt điện vào và ra trong sơ đồ mạch vòng, bảo vệ khỏi các sự cố điện nghiêm trọng.
• Ngăn cầu dao phụ tải kết hợp với cầu chì hạt nổ (Ngăn T / Ngăn Q): Dùng để bảo vệ sự cố máy biến áp có công suất nhỏ và trung bình.
• Ngăn mát cắt (Ngăn V / Ngăn D): Dùng để bảo vệ máy biến áp công suất lớn (> 1000kVA), thường đi kèm với rơ le bảo vệ kỹ thuật số.
• Ngăn đo lường: Dùng để đo lường và giám sát điện năng tiêu thị, thường kết nối với công tơ điện.

Các Thông Số Kỹ Thuật Quan Trọng Của Tủ RMU

Khi sử dụng và thi công tủ RMU, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau để đảm bảo phù hợp với yêu cầu của hệ thống điện trung thế là trên hết:

1. Điện áp định mức (Ur): Là mức điện áp tối đa mà tủ có thể hoạt động liên tục, chính xác (ví dụ: 24kV, 36kV).
2. Dòng điện định mức của thanh cái (Ir): Là dòng điện tối đa có thể chạy qua thanh cái chính một cách an toàn và không gây rò rỉ điện, thông thường phổ biến nhất là 630A).
3. Dòng điện định mức của các nhánh: Tủ RMU sử dụng máy cắt hay cầu chì có dòng điện định mức khác nhau, trong đó nhánh máy cắt thường dao động từ 630A – 200A, còn nhánh cầu chì phổ biến nhất là 200A.
4. Dòng điện ngắn mạch chịu đựng (Ik): Thông số này cho thấy khả năng chịu đựng của tủ RMU mạnh hay yếu, nhanh hay chậm. Ví dụ: 6kA/3s, 20kA/3s hoặc 25kA/1s.
5. Tần số định mức (fr): Tại Việt Nam, tiêu chuẩn tần số định mức là 50Hz.
6. Cấp bảo vệ (IP): Biểu thị cho khả năng chống chịu bền bỉ của tủ RMU với các yếu tố môi trường bên ngoài (bụi bẩn, hơi nước, nhiệt độ,…)

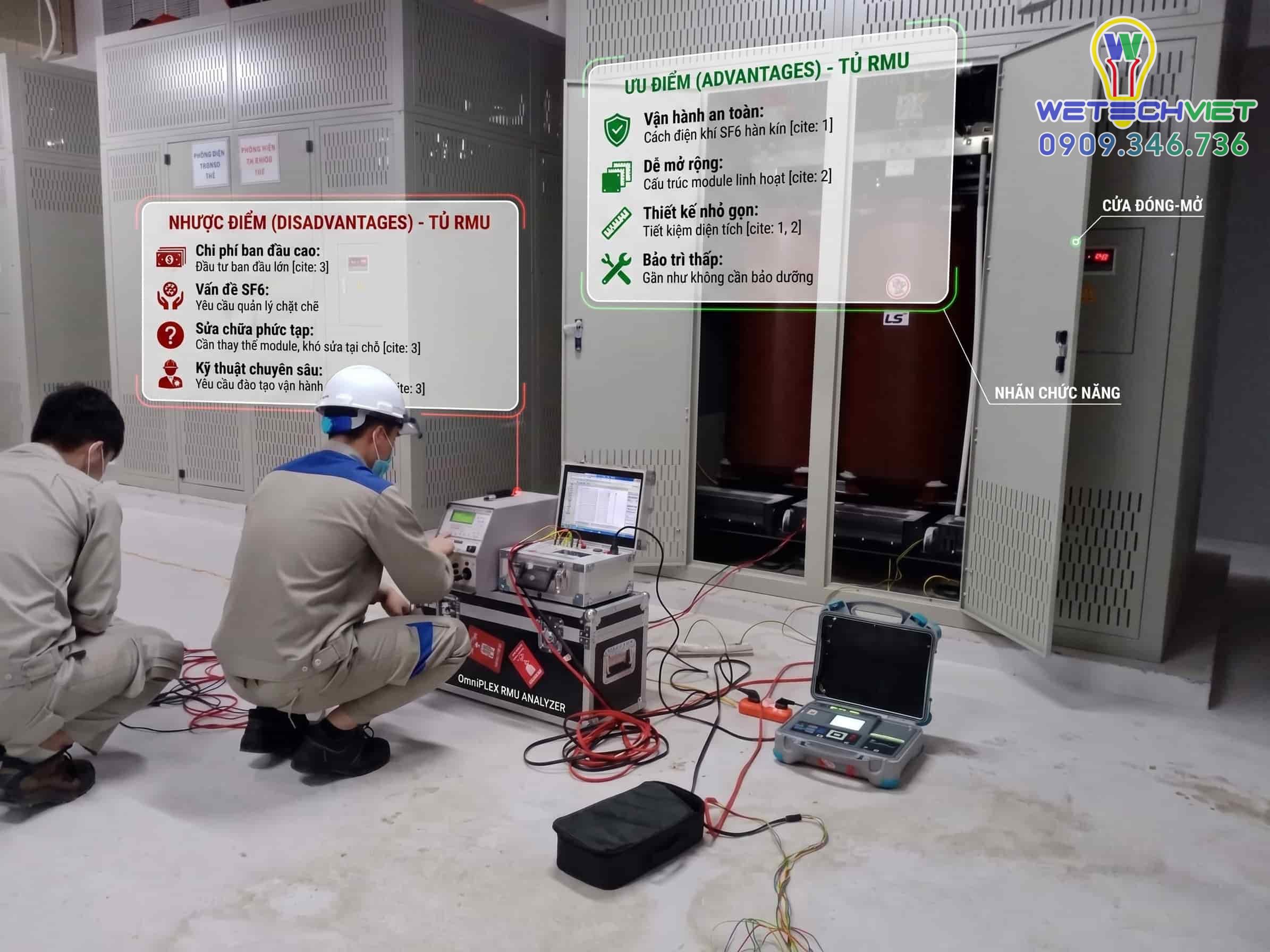

Ưu Nhược Điểm Của Tủ RMU

Ưu điểm vượt trội của tủ RMU:

1. Kích thước siêu nhỏ gọn, khoảng cách an toàn giữa các pha được giảm thiểu tối đa.
2. Độ tin cậy và an toàn cao, nhờ có thiết kế kín, được là từ vật liệu cao cấp, chống chịu tốt với các điều kiện thời tiết cực đoan.
3. Tuổi thọ cao, có thể lên đến 20 – 30 năm mà không cần bảo trì, bảo dưỡng định kỳ, thường xuyên.
4. Dễ dàng mở rộng, đối với tủ RMU được thiết kế module, cho phép dễ dàng nâng cấp, ghép nối thêm ngăn dễ dàng trong tương lai.

Nhược điểm cần lưu ý của tủ RMU trước khi lựa chọn, sử dụng:

1. Chi phí đầu tư ban đầu cao so với các giải pháp đóng cắt truyền thống, do được sản xuất theo công nghệ tiên tiến.
2. Yêu cầu kỹ năng lắp ráp, đấu nối đầu cáp tránh gây rò rỉ điện hoặc phóng điện cục bộ.
3. Vấn đề môi trường, tủ RMU sử dụng dung môi cách điện bằng khí SF6 là một loại khí gây hiệu ứng nhà kính mạnh nếu phát thải ra môi trường.

So Sánh Tủ RMU Với Các Loại Tủ Trung Thế Khác

Hiện nay trên thị trường tủ điện trung thế có rất nhiều loại khác nhau với công dụng và chức năng khác nhau. Việc phân biệt rõ các thiết bị này là mắt xích quan trọng để tối ưu hóa thiết kế bản vẽ và lựa chọn đúng giải pháp bảo vệ lưới điện phù hợp cho công trình, dự án của bạn.

Tiêu Chuẩn Áp Dụng Cho Tủ RMU

Tủ RMU đạt chuẩn điều kiện vận hành trong lưới điện quốc gia (EVN) cần tuân thủ nghiêm ngặt các tiêu chuẩn Quốc Tế và tiêu chuẩn Việt Nam (TCVN). Tiểu biểu nhất là:

• IEC 62271-200: Là tiêu chuẩn Quốc Tế quy định về thiết bị đóng cắt và điều khiển dòng xoay chiều bọc kim loại từ 1kV đến 52kV.
• IEC 62271-100: Tiêu chuẩn Quốc Tế chuyên dụng dành cho máy cắt dòng xoay chiều cao áp.
• IEC 60265-1 / IEC 62271-103: Tiêu chuẩn Quốc Tế áp dụng cho tụ điện sử dụng cầu dao phụ tải.
• IEC 60529: Tiêu chuẩn Quốc Tế về cấp bảo vệ của vỏ bọc (IP).

Báo Giá Tủ RMU Mới Nhất

Có một sự thật không thể bàn cãi rằng bảng giá tủ RMU không có sự cố định mà phụ thuộc vào nhiều yếu tố khác nhau như:

1. Thương hiệu: Trên thị trường có rất nhiều thương hiệu cung cấp thiết bị điện và tủ điện từ dân dụng đến công nghiệp. Trong đó các hãng nổi tiếng như Schneider Electric, ABB, Siemens, Panasonic, Mitsubishi,… thường có mức giá cao hơn nhà sản xuất nội địa (như Sino – Vanlock, MPE, Nanoco hay Vonta), nhờ có chất lượng và độ bền vượt trội.
2. Cấp điện áp và Dòng điện ngắn mạch: Tủ RMU chuyên dụng cho hệ thống điện công nghiệp 35/36kV – 25kA sẽ có giá thành đắt hơn tủ 24kV -16kA hoặc 20kA. Vì yêu cầu sử dụng nhiều thiết bị bảo vệ và được làm từ vật liệu cao cấp để đảm bảo dòng điện lớn hơn.
3. Cấu hình ngăn: Bao gồm cả số lượng ngăn và loại chức năng cũng ảnh hưởng trực tiếp đến giá tủ RMU hoàn chỉnh.
4. Dạng thiết kế: Như đã biết, trên thị trường tủ điện RMU có hai loại chính là tủ nguyên khối và tủ đa ngăn (module), vì thế mức giá của chúng cũng có sự chênh lệch lớn do khả năng mở rộng trong tương lai.
5. Tỷ giá ngoại tệ và biến động thị trường: Đặc biệt, đối với các loại tủ RMU cao cấp, được nhập khẩu trực tiếp về Việt Nam còn bao gồm chi phí này.

Chính vì thế, để nhận báo giá tủ RMU chính xác, phù hợp nhất với từng dự án, quý khách hàng vui lòng liên hệ trực tiếp đến số Hotline 0909 346 736 hoặc 0901 940 968 để được tư vấn và hỗ trợ đầy đủ hồ sơ đấu thầu tối ưu hóa chi phí cho hệ thống công trình.

Kinh Nghiệm Lựa Chọn Tủ RMU Phù Hợp

Việc lựa chọn đúng loại tủ trung tính RMU phù hợp là điều kiện tiên quyết để đảm bảo nghiệm thu với điện lực là trước hết. Chính vì thế, bạn không thể bỏ qua các kinh nghiệm quý báu dưới đây:

• Nắm rõ thông số bản vẽ: Bao gồm các thông số quan trọng về dòng điện định mức, dòng cắt ngắn mạch, cấp điện áp.
• Xác định môi trường lắp đặt: Để tuân thủ đầy đủ quy định an toàn điện trong các hạng mục thi công tủ điện công nghiệp, lắp đặt ngoài trời. Ngoài ra, bạn có thể gia công thêm vỏ Kiosk bảo vệ trạm biến áp để tăng cường độ an toàn.
• Lựa chọn thiết bị bảo vệ đúng công suất: Đây là yếu tố quan trọng nhất, quyết định trực tiếp đến hiệu suất truyền tải điện trung tế. Đảm bảo các thiết bị sử dụng trong tủ RMU phù hợp với cường độ dòng điện định mức và công suất của máy biến áp.
• Tính toán khả năng mở rộng: Nên ưu tiên tủ RMU có thể mở rộng linh hoạt, giúp tiết kiệm tối đa chi phí mua sắm tủ điện dài hạn.

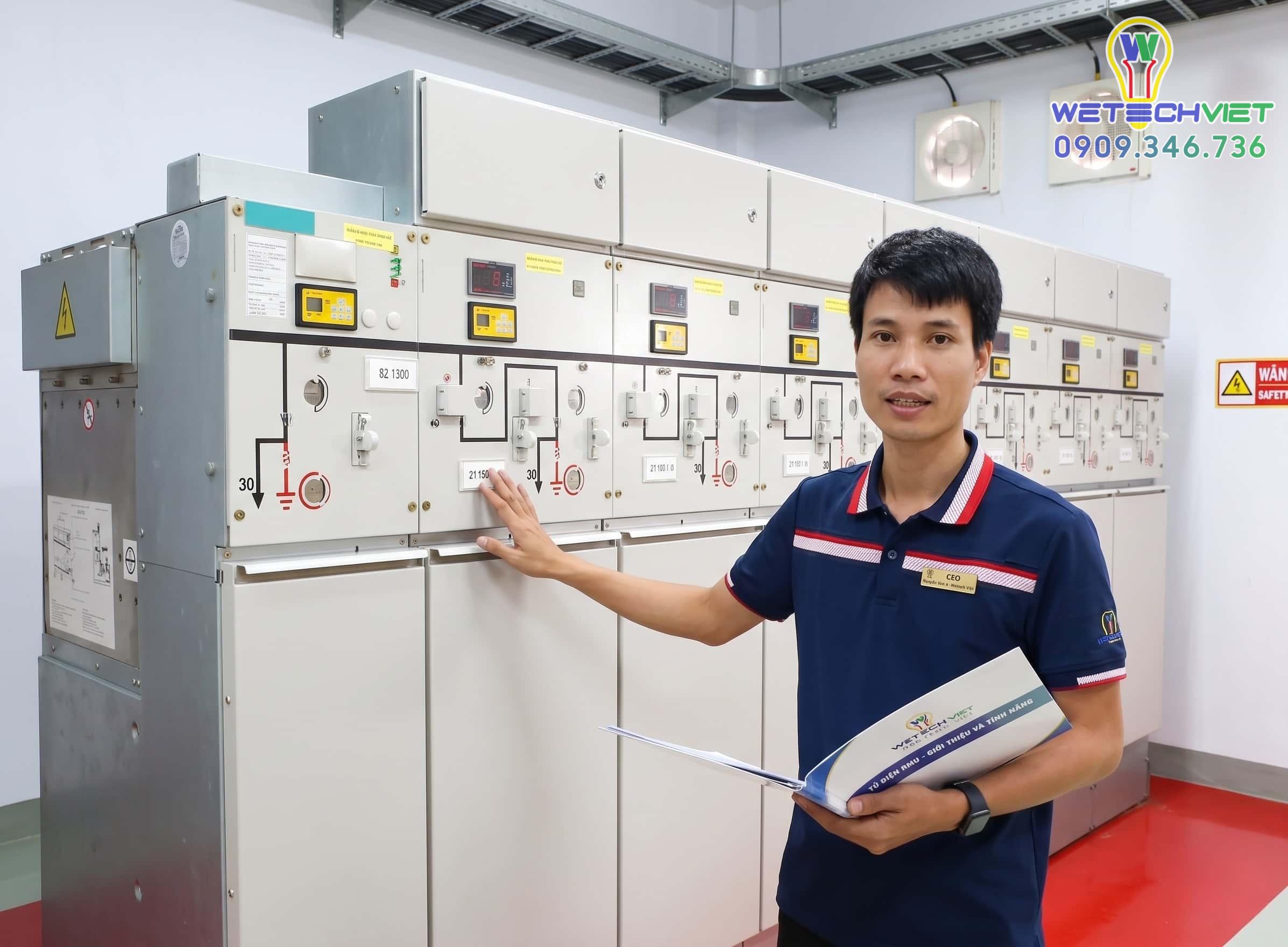

Địa Chỉ Phân Phối Tủ Điện Chất Lượng, Đạt Chuẩn An Toàn, Đa Dạng Mẫu Mã

Với vai trò thiết yếu trong mạng điện phân phối, việc lựa chọn nhà cung cấp tủ RMU công nghiệp uy tín, đáng tin cậy, sẽ quyết định trực tiếp đến tiến độ dự án và an toàn của toàn bộ hệ thống điện. Tại Việt Nam, Công ty TNHH Kỹ Thuật Wetech Việt được biết đến là một trong những đơn vị tiên phòng hàng đầu trong lĩnh vực cung cấp và phân phối các giải pháp tủ điện công nghiệp, thiết bị đo kiểm và tự động hóa chất lượng cao.

Với sự chuyên nghiệp và uy tín đã được khẳng định trong các cấu hình tủ điện đa dạng mẫu mã, từ 2 ngăn, 3 ngăn,… đến các hệ thống tủ module mở rộng linh hoạt, với mức điện áp lên đến 24kV, 36kV đến từ những thương hiệu hàng đầu trên Thế Giới. Chúng tôi cam kết mọi sản phẩm đều đạt chuẩn chất lượng và yêu cầu kỹ thuật của cơ quan kiểm định.

Đặc biệt, lý do khách hàng luôn tin tưởng, lựa chọn Wetech Việt là đội ngũ kỹ sư chuyên môn cao sẵn sàng hỗ trợ tư vấn thiết kế, chọn cấu hình, đọc bản vẽ và giải đáp thắc mắc chi tiết cấu tạo tủ RMU. Bên cạnh đó, nhờ có chính sách chiết khấu cạnh tranh nhất và giao hàng tận nơi nhanh chóng, an toàn. Bất cứ khách hàng khi đến với Wetech Việt sẽ được phục vụ chuyên nghiệp, chu đáo, bảo hành dài hạn.

Wetech Việt luôn mang đến cho quý khách hàng giải pháp tủ RMU an toàn, bền bỉ và tối ưu chi phí cho mọi công trình điện!
