Kích thước tủ điện âm tường là một trong những thông số quan trọng hàng đầu khi thiết kế và thi công tủ điện dân dụng, công nghiệp. Hiện nay trên thị trường, tủ điện có rất nhiều kích thước khác nhau, khiến người dùng gặp khó khăn hơn trong việc lựa chọn tủ điện phù hợp. Chính vì thế, bài viết dưới đây Wetech Việt sẽ tổng hợp chi tiết thông số kích thước đế âm và mặt tủ của các dòng sản phẩm phổ biến nhất trên thị trường. Hãy cùng tìm hiểu ngay!

Bảng Kích Thước Tủ Điện Âm Tường Phổ Biến Hiện Nay

Kích thước tủ điện âm tường được xác định dựa trên số Module (đường) thực tế mà thiết bị đó sở hữu, mỗi Module có kích thước tiêu chuẩn là 18 mm và tương ứng với một aptomat tép (MCB) 1 cực. Hiện nay trên thị trường tủ điện âm tường có các loại 4, 6, 8, 12, 18, 24, 36 Module đến từ nhiều thương hiệu khác nhau trên toàn Thế Giới, trong khi đó mỗi thương hiệu sẽ có các quy cách, tiêu chuẩn riêng. Chính vì thế, kích thước tủ điện âm tường không có một con số cụ thể, kể cả cùng số Module.

Dưới đây là bảng kích thước tủ điện âm tường phổ biến theo số Module tham khảo:

Số Module	Chiều ngang (mm)	Chiều cao (mm)	Chiều sâu (mm)	Không gian phù hợp
4 module	130 – 150	180 – 200	70 – 80	Căn hộ nhỏ, phòng trọ
6 module	160 – 180	220 – 240	70 – 85	Nhà cấp 4, căn hộ 1–2 phòng
8 module	190 – 220	240 – 270	70 – 90	Nhà phố vừa, căn hộ 2 phòng
12 module	250 – 280	300 – 330	75 – 95	Nhà phố 2–3 tầng
18 module	320 – 360	380 – 420	80 – 100	Biệt thự, văn phòng nhỏ
24 module	400 – 401	340 – 380	65 – 95	Biệt thự lớn, spa, hệ thống cao cấp
32 module	381 – 460	400 – 561	65 – 100	Nhà máy, văn phòng lớn, tải cao

Lưu ý: Các thông số trong bảng kích thước tủ điện âm tường trên đây là kích thước trung bình chung mang tính chất tham khảo. Kích thước tủ điện âm tường của mỗi thương hiệu cụ thể sẽ có sai số từ 5 – 10 mm, đồng thời còn phụ thuộc vào thiết kế bo góc hoặc vật liệu mặt nắp.

Kích Thước Tủ Điện Âm Tường Theo Từng Thương Hiệu

Thị trường tủ điện âm tường tại Việt Nam đã và đang được chiếm lĩnh bởi 3 thương hiệu lớn như MPE, Sino và Lihhan.

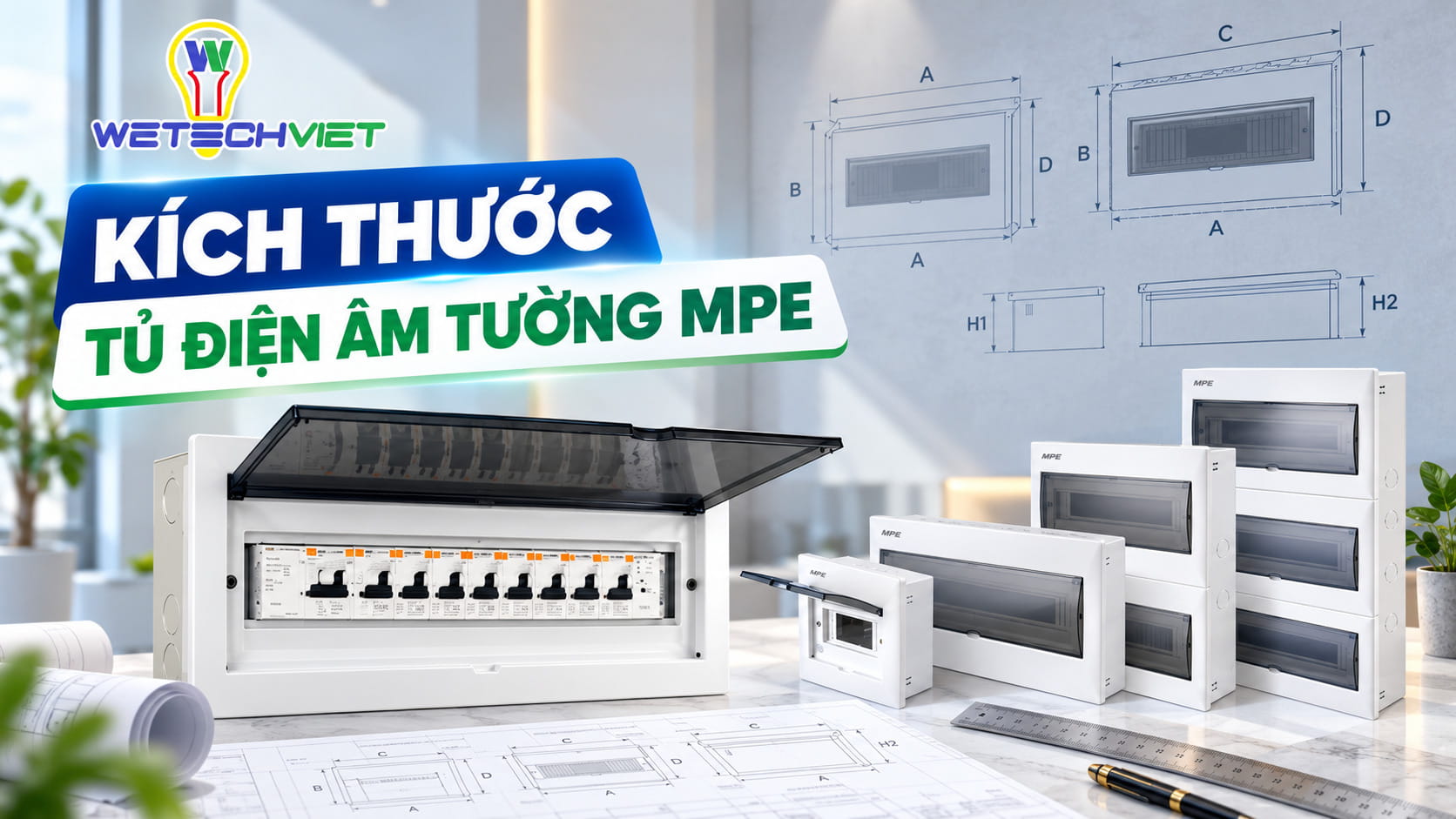

Kích thước tủ điện âm tường MPE

Tủ điện âm tường MPE được định vị trong phân khúc chất lượng cao, nổi bật với thiết kế sang trọng và độ hoàn chỉnh bề mặt cao, dễ dàng phối hợp hài hòa với mọi phong cách thiết kế nội thất và màu sơn tường.

Model	Kích thước (AxBxCxDxH1xH2 mm)
Tủ Điện Âm Tường Chứa MCB 2-4 Cực MPE TS-4	148 x 160 x 128 x 148 x 90 x 70
Tủ Điện Âm Tường Đế Nhựa Chứa MCB 2-4 Cực MPE TS-4/P	148 x 160 x 128 x 148 x 90 x 70
Tủ Điện Âm Tường Chứa MCB 2-4 Cực MPE T4	148 x 160 x 128 x 135 x 89 x 70
Tủ Điện Âm Tường Chứa MCB 5-6 Cực MPE TS-6	200 x 216 x 180 x 190 x 90 x 70
Tủ Điện Âm Tường Đế Nhựa Chứa MCB 5-6 Cực MPE TS-6/P	200 x 216 x 174 x 189 x 90 x 78
Tủ Điện Âm Tường Chứa MCB 5-6 Cực MPE T6	215 x 199 x 188 x 170 x 89 x 70
Tủ Điện Âm Tường Thanh Ray Điều Chỉnh Đa Hướng, Nắp Mở Ngang Chứa MCB 6-8 Cực MPE G-8	260 x 220 x 230 x 185 x 95 x 76
Tủ Điện Âm Tường Chứa MCB 7-10 Cực MPE T10	287 x 213 x 258 x 185 x 89 x 70
Tủ Điện Âm Tường Chứa MCB 7-10 Cực MPE TS-10	290 x 217 x 267 x 185 x 90 x 70
Tủ Điện Âm Tường Đế Nhựa Chứa MCB 7-10 Cực MPE TS-10/P	290 x 217 x 267 x 192 x 90 x 78
Tủ Điện Âm Tường Chứa MCB 10-12 Cực MPE TS-12	311 x 248 x 286 x 226 x 96 x 76
Tủ Điện Âm Tường Thanh Ray Điều Chỉnh Đa Hướng, Nắp Mở Ngang Chứa MCB 10-12 Cực MPE G-12	320 x 260 x 290 x 225 x 95 x 76
Tủ Điện Âm Tường Chứa MCB 11-14 Cực MPE TS-14	349 x 248 x 326 x 228 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 11-14 Cực MPE T14	362 x 248 x 330 x 216 x 89 x 70
Tủ Điện Âm Tường Thanh Ray Điều Chỉnh Đa Hướng, Nắp Mở Ngang Chứa MCB 14-16 Cực MPE G-16	400 x 280 x 375 x 250 x 95 x 76
Tủ Điện Âm Tường Thanh Ray Điều Chỉnh Đa Hướng, Nắp Mở Ngang Chứa MCB 18-20 Cực MPE G-20	460 x 280 x 445 x 250 x 95 x 76
Tủ Điện Âm Tường Chứa MCB 15-20 Cực MPE TS-20	468 x 248 x 434 x 228 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 15-20 Cực MPE T20	470 x 248 x 440 x 216 x 95 x 76
Tủ Điện Âm Tường Thanh Ray Điều Chỉnh Đa Hướng, Nắp Mở Ngang Chứa MCB 20-24 Cực MPE G-24	320 x 390 x 290 x 370 x 95 x 76
Tủ Điện Âm Tường Chứa MCB 21-24 Cực MPE TS-24	311 x 404 x 290 x 385 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 21-24 Cực MPE T24	323 x 382 x 300 x 355 x 95 x 76
Tủ Điện Âm Tường Chứa MCB 25-32 Cực MPE TS-32	396 x 496 x 372 x 475 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 25-32 Cực MPE T32	398 x 500 x 365 x 460 x 105 x 76
Tủ Điện Âm Tường Chứa MCB 33-40 Cực MPE TS-40	468 x 496 x 443 x 475 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 33-40 Cực MPE T40	468 x 496 x 443 x 475 x 96 x 76
Tủ Điện Âm Tường Chứa MCB 41-48 Cực MPE TS-48	395 x 745 x 371 x 724 x 96 x 76

Kích thước tủ điện âm tường Sino

Mặc dù, Sino là thương hiệu tủ điện “quốc dân” của người tiêu dùng Việt nhờ có giá thành phải chăng, dễ tiếp cận. Tuy nhiên, lý do khiến các sản phẩm tủ điện âm tường Sino được ưa chuộng phổ biến trên thị trường là ở chỗ độ bền cao. Với phần đế âm tường được làm từ nhựa chống cháy hoặc thép sơn tĩnh điện cứng cáp và thiết kế nắp đậy nhựa Polycarbonate trong suốt, cho phép người dùng quan sát tình trạng của các thiết bị bên trong tủ điện mà không cần đóng, mở nắp nhiều lần.

Model	Kích thước (Rộng x Cao x Sâu mm)
Tủ điện âm tường mặt nhựa Sino E4FC2/4SA	128 x 216 x 60
Tủ điện âm tường mặt nhựa Vanlock V4FC2/4SA	135 x 192 x 60
Tủ điện âm tường mặt nhựa Sino E4FC3/6SA	220 x 170 x 82
Tủ điện âm tường Vanlock E4M	125 x 230 x 68 (2 – 4 Module) 160 x 230 x 68 (3 – 6 Module) 195 x 230 x 76 (4 – 8 Module) 270 x 230 x 76 (8 – 12 Module) 380 x 230 x 76 (14 – 18 Module)

Kích thước tủ điện âm tường Nacono

Nacono là nhà phân phối chính thức thiết bị điện Panasonic tại Việt Nam, bên cạnh đó hãng cũng cung cấp dòng sản phẩm tủ điện âm tường, đáp ứng mọi nhu cầu sử dụng dân dụng và công nghiệp. Các sản phẩm tủ điện âm tường Nacono được yêu thích nhờ thiết kế hiện đại, tinh tế, không chỉ là hộp điện thông thường mà còn nâng cao tính thẩm mỹ của công trình.

Model	Kích thước (Rộng x Cao x Sâu mm)
Tủ điện mặt nhựa đế kim loại 4-8 đường Nanoco NDP108	200×200×58
Tủ điện mặt nhựa đế nhựa 4-8 đường Nanoco NDP108P	200×200×65
Tủ điện vỏ kim loại 5-10 đường Nanoco NDP110	200x265x58
Tủ điện vỏ kim loại 10-14 đường Nanoco NDP114	200x337x58

Cách Lựa Chọn Kích Thước Tủ Điện Âm Tường Phù Hợp

Để lựa chọn được kích thước tủ điện âm tường phù hợp, bạn cần xem xét nhiều yếu tố liên quan như số lượng thiết bị, nhu cầu sử dụng điện, vị trí lắp đặt và khả năng mở rộng trong tương lai (nếu có). Cụ thể:

Tính toán tổng số lượng thiết bị đóng ngắt cần thiết: Mỗi một Module tương đương với 1 thiết bị đóng ngắt MCB 1 cực, bao nhiêu thiết bị đóng ngắt bấy nhiêu đường trong tủ điện âm tường.
Quy tắc dự phòng: Tốt nhất nên dự phòng 20 – 30% số module của tủ điện âm tường. Điều này không chì giúp chủ đầu tư tiết chị chi phí mua sắm tủ điện mỗi khi có thêm một thiết bị, hệ thống điện mới, mà còn đảm bảo khả năng tản nhiệt tốt hơn.
Đánh giá không gian luồn dây: Tiết diện của dây điện, cáp cũng ảnh hưởng trực tiếp đến quá trình bố trí, đấu nối dây giữa cho các thiết bị có thuận tiện không. Kích thước dây quá lớn sẽ tốn nhiều không gian, từ đó giảm số lượng thiết bị có thể lắp đặt so với ban đầu.
Lựa chọn theo độ dày tường: Đây là yêu cầu bắt buộc, chiều sâu của tủ điện âm tường phải nhỏ hơn độ dày tường. Điều này giúp đảm bảo tính thẩm mỹ cho công trình và hạn chế ảnh hưởng đến kết cấu chịu lực của tường.

Những Lưu Ý Khi Xác Định Kích Thước Tủ Điện Âm Tường

Trong quá trình đục khoét tường để lắp đặt tủ điện âm tường bạn cần lưu ý một số tiêu chí kỹ thuật quan trọng dưới đây để đạt hiệu quả thi công và tính thẩm mỹ cao nhất:

Khoét tường rộng hơn kích thước đế âm: Khoảng hở giữa tường và tủ điện giúp bạn dễ dàng đưa nó vào bên trong một cách dễ dàng, nhanh chóng. Sau đó, sử dụng keo hoặc vữa để lấp đầy khoảng trống, cố định chắc chắn tủ điện vào trong tường.
Căn chỉnh chiều sâu chuẩn xác: Đây là yếu tố quan trọng để đảm bảo tính thẩm mỹ của tủ điện âm tường sau khi hoàn thiện. Các cạnh và góc của tủ điện phải song song và vuông góc với tường, giúp tủ điện không trông bị xê lệch.
Xác định hướng đi ống gen: Đảm bảo toàn bộ ống gen hoặc ruột gà chứa dây điện đều đã đưa vào các vị trí đục lỗ ruồi trên vỏ đế (trên, dưới, trái, phải) trước khi cố định đế âm. Điều này giúp dây điện không bị gấp khúc, cũng như đế nhựa không bị nứt vỡ, ảnh hưởng trực tiếp đến hiệu suất và an toàn điện.
Cao độ lắp đặt tiêu chuẩn: Tủ điện âm tường phải cách mặt sàn một khoảng từ 1.2m đến 1.5m để đảm bảo an toàn điện là trên hết, đặc biệt là những hộ gia đình có trẻ em hoặc thú cưng.

Mua Tủ Điện Âm Tường Đa Dạng Kích Thước, Chính Hãng Tại Wetech Việt

Để thỏa sức lựa chọn kích thước tủ điện âm tường theo nhu cầu sử dụng cụ thể hay nhiều không gian sử dụng khác nhau, hãy đến ngay với công ty TNHH Kỹ Thuật Wetech Việt. Với nhiều năm kinh nghiệm trong lĩnh vực phân phối thiết bị điện chính hãng, chúng tôi cam kết sẽ mang đến cho quý khách hàng và đối tác các giải pháp chất lượng cao, chính hãng với giá thành cạnh tranh đến từ những thương hiệu hàng đầu trên Thế Giới.

Hiện tại, Wetech Việt đang phân phối gần 100 sản phẩm tủ điện lắp nổi và tủ điện âm tường chính hãng đến từ các thương hiệu được ưa chuộng nhất Thế Giới như MPE, Panasonic, Schneider, LS, Sino, Nanoco, Lihhan,… Không chỉ dừng lại ở đó, chúng tôi luôn luôn cập nhật những sản phẩm mới nhất, chất lượng nhất đáp ứng mọi nhu cầu sử dụng trong các lĩnh vực, ngành nghề khác nhau.

Tất cả các thông tin chi tiết sẽ được công bố minh bạch trên hệ thống website wetechviet.vn giúp khách hàng dễ dàng tham khảo, so sánh để đưa ra quyết định đầu tư hợp lý. Bao gồm: tên sản phẩm, nhà sản xuất, chức năng, thông số kỹ thuật, giá bán, chế độ bảo hành, chính sách giao hàng và thanh toán,… Quý khách hàng có thể ngồi tại nhà liên hệ trực tiếp với chúng tôi để tư vấn và đặt hàng sản phẩm giao nhanh tận nơi rất tiện lợi.

Câu Hỏi Thường Gặp (FAQ)

Kích thước tủ điện âm tường 8 Module Sino bao nhiêu?

Kích thước tủ điện âm tường 8 Module Sino bao gồm kích thước mặt ngoài tham khảo 265×225 mm và kích thước đế âm khoảng 240×195×75 mm.

Kích thước tủ điện âm tường 12 Module Sino bao nhiêu?

Kích thước tủ điện âm tường 12 Module Sino bao gồm kích thước mặt ngoài tham khảo 325×225 mm và kích thước đế âm khoảng 300×200×75 mm.

Kích thước tủ điện âm tường 18 Module Sino bao nhiêu?

Kích thước tủ điện âm tường 18 Module Sino bao gồm kích thước mặt ngoài tham khảo 395×225 mm và kích thước đế âm khoảng 370×205×75 mm.

Kích thước tủ điện 24 Module Sino bao nhiêu?

Kích thước tủ điện âm tường 24 Module Sino tham khảo là 360×310×20 mm.

Kết luận, Wetech Việt hy vọng thông qua bài viết kích thước tủ điện âm tường trên đây đã giúp quý bạn đọc lựa chọn được giải pháp phù hợp. Nếu vẫn chưa chọn được, hãy liên hệ trực tiếp với chúng tôi để được đội ngũ nhân viên tư vấn và kỹ thuật giàu kinh nghiệm của chúng tôi hỗ trợ chu đáo, tận tình hoàn toàn miễn phí.
