Tủ Điện MSB Là Gì? Cấu Tạo, Chức Năng Và Báo Giá Mới Nhất

Trong bất kỳ hệ thống điện công nghiệp hay dân dụng nào, tủ điện MSB luôn giữ vai trò là “trái tim” của toàn bộ hệ thống điện hạ thế. Tủ điện giúp đảm bảo nguồn điện được phân phối an toàn, liên tục và ổn định trong các nhánh điện để đến tải tiêu thụ điện mà ít gặp rủi ro trong quá trình di chuyển. Bài viết dưới đây của Wetech Việt sẽ cung cấp cho bạn tất cả các thông tin chi tiết về dòng tủ điện này, từ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật đến gợi ý địa chỉ sở hữu tủ điện uy tín, chất lượng.

Tủ Điện MSB Là Gì?

Tủ điện MSB là viết tắt của cụm từ Main Switch Board, được dịch sang tiếng Việt là tủ điện phân phối tổng. Trên thực tế, dòng tủ điện này được lắp đặt ngay sau trạm biến áp hạ thế và trước tủ điện phân phối nhánh (Tủ DB). Vì thế, nhiệm vụ chính của tủ MSB là tiếp nhận nguồn điện từ lưới điện quốc gia hoặc máy phát điện dự phòng, và thực hiện các thao tác đóng ngắt mạch điện để phân phối và bảo vệ toàn bộ hệ thống điện (bao gồm các phụ tải, tủ điện nhánh).

Nói một cách đơn giản, tủ điện MSB đóng vai trò trung tâm điều phối mọi hoạt động của các thiết bị điện trong tủ điện công nghiệp vận hành trơn tru, hiệu quả.

Cấu Tạo Của Tủ Điện MSB

Một tủ điện hạ thế MSB đạt chuẩn chất lượng và yêu cầu kỹ thuật điện được cấu thành từ các bộ phận chính dưới đây:

1. Vỏ tủ điện: Thường được chế tạo từ thép tấm mạ kẽm, tôn thái hoặc inox và bề mặt được xử lý, sơn tĩnh điện nhằm mục đích chống gỉ sét, cách điện và đảm bảo tính thẩm mỹ. Bên cạnh đó, tùy theo môi trường sử dụng (trong nhà hay ngoài trời), vỏ tủ được thiết kế với độ dày từ 1.5mm đến 2.5mm.
2. Hệ thống thiết bị đóng cắt chính: Đây là thành phần cốt lõi của tủ điện MSB, đảm nhận nhiệm vụ cắt/đóng mạch điện, phổ biến nhất máy cắt không khí (ACB) hoặc Aptomat dạng khối (MCCB).
3. Hệ thống thanh cái đồng: Truyền tải và phân phối dòng điện từ thiết bị đóng cắt tổng đến các nhánh trong tủ điện. Kích thước và tiết diện của thanh cái được tính toán cẩn thận dựa trên dòng điện định mức, đảm bảo khả năng dẫn điện và tản nhiệt hiệu quả nhất.
4. Thiết bị đo lường và hiển thị: Dùng để đo lường và giám sát chất lượng điện năng, thường được bố trí ở mặt trước của tủ với các thiết bị như đồng hồ đo lường, đèn báo pha, đồng hồ đa năng, nút nhấn và công tắc chuyển mạch.
5. Thiết bị bảo vệ và điều khiển: Bao gồm rơ le bảo vệ, biến dòng, biến áp đo lường và các bộ điều khiển tự động (tụ bù, ATS).

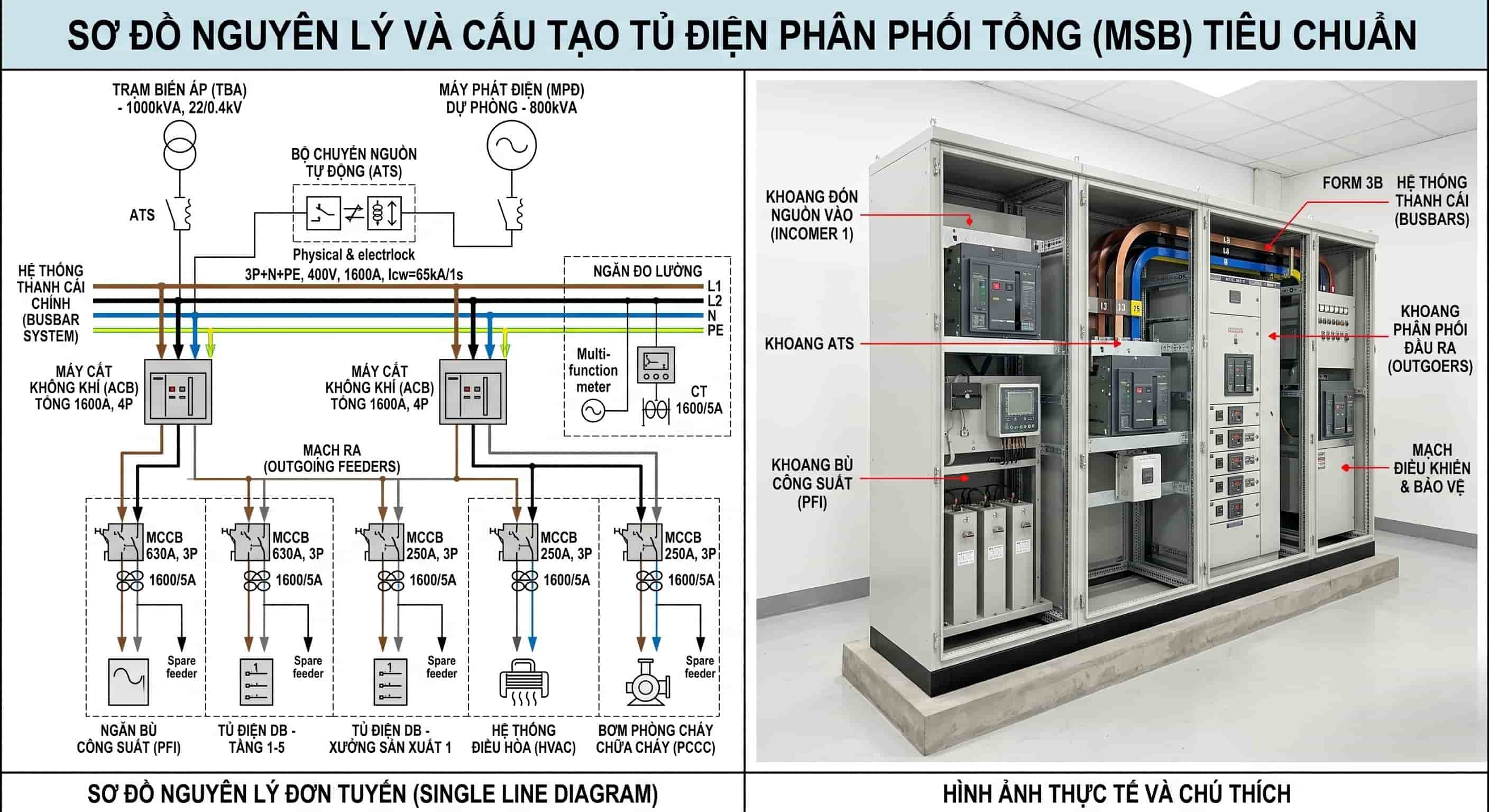

Sơ Đồ Nguyên Lý Tủ Điện MSB Tiêu Chuẩn

Để dễ dàng hình dùng cấu tạo tủ MSB, chúng ta hãy cùng tham khảo bản vẽ thể hiện sự kết nối về mặt điện học của các thiết bị bên trong tủ MSB dưới đây:

Trong đó:

• Nguồn cấp: Được biểu diễn bởi đường dây từ trạm biến á đi vào ngăn lộ tổng của tủ MSB.
• Ngăn lộ tổng: Là nơi chứa máy cắt tổng ACB (hoặc MCCB), có thể kèm theo hệ thống biến dòng (CT) và đồng hồ đo lường.
• Hệ thống thanh cái chính: Là đường gân chính kết nối các ngăn với nhau.
• Ngăn phân phối: Bao gồm các thiết bị đóng ngắt MCCB hoặc MCB nhánh để cấp điện cho các tủ DB ở các phân xưởng, các tầng tòa nhà hoặc các hệ thống tải lớn.
• Ngăn tụ bù: Gồm nhiều linh kiện tụ bù được đấu nối song song với thanh cái chính, nhằm mục đích cải thiện hệ số công suất (cosΦ) do công suất phản kháng gây ra.

Việc đọc hiểu sơ đồ nguyên lý của tủ MSB là một kỹ năng quan trọng của các kỹ sư cơ điện trong công việc bóc tách khối lượng, thi công lắp ráp và bảo trì bảo dưỡng tủ điện.

Nguyên Lý Hoạt Động Của Tủ Điện MSB

Nguyên lý hoạt động của tụ điện MSB được thực hiện một cách logic và tuần tự theo 3 quy trình khép kín, chặt chẽ dưới đây:

1. Tiếp nhận nguồn điện từ trạm biến áp: Ở trạng thái máy cắt tổng đóng, cho phép dòng điện đi vào tủ điện.
2. Đo lường & phân phối: Dòng điện theo hệ thống thanh cái đồng phân phối đến các thanh cái nhánh để truyền đến thiết bị đóng cắt nhánh, sau đó đích đến cuối cùng là tải tiêu thụ điện. Đồng thời, thiết bị biến dòng sẽ liên tục thu thập tín hiệu để truyền về đồng hồ đo lường, giúp người dùng dễ dàng theo dõi các thông số điện (như U, I, P, cosΦ).
3. Bảo vệ: Trong quá trình vận hành, nếu xảy ra sự cố (ngắn mạch, quá tải, sụt áp, chạm đất), hệ thống rơ le bảo vệ sẽ nhanh chóng cảm nhận và phát tín hiệu ngắt cuộn dây cắt của ACB/MCCB tương ứng. Từ đó cách ly mạch điện bị hỏng với toàn bộ hệ thống điện.

Chức Năng Của Tủ Điện MSB

Với vai trò là “đầu tàu”, tủ điện MSB được thiết kế và sản xuất để mang đến những chức năng quan trọng sau đây:

• Phân phối điện năng: Chia nhỏ nguồn điện công suất lớn từ trạm biến áp thành các dòng điện nhỏ hơn để cấp cho các khu vực riêng biệt.
• Bảo vệ hệ thống điện: Nhằm hạn chế tối đa hậu quả do sự cố điện gây ra cho toàn thể hệ thống điện, tủ điện MSB xây dựng chốt chặn an toàn đầu tiên và quan trọng nhất khi sự cố điện mới hình thành.
• Chuyển đổi nguồn tự động: Đối với lưới điện kết hợp với hệ thống ATS (Auto Transfer Switch), tủ MSB được lập trình để tự động điều khiển chuyển đổi qua lại giữa máy phát điện và lưới điện.
• Đo lường và giám sát: Cung cấp thông số điện trực tiếp theo thời gian, giúp kỹ sư vận hành và bảo trì dễ dàng theo dõi tình trạng và hiệu suất hoạt động của hệ thống điện.

Tủ Điện MSB Gồm Những Loại Nào?

Hiện nay trên thị trường có rất nhiều các loại tủ điện MSB và được phân loại rõ rệt dựa trên các tiêu chí sau đây:

Theo dòng điện định mức

1. Tủ MSB dòng nhỏ: Thường từ 250A đến 800A, sử dụng MCCB làm thiết bị đóng cắt tổng, phù hợp với xưởng sản xuất nhỏ, chung cư mini.
2. Tủ MSB dòng trung bình: Thường từ 1000A đến 3200A, sử dụng ACB làm thiết bị đóng cắt chính.
3. Tủ MSB dòng lớn: Có thể lên đến trên 6300A, cấu tạo phức tạp, được chia thành nhiều ngăn ghép lại với nhau và sử dụng thanh cái đồng kích thước cực lớn. Thích hợp với các nhà máy công nghiệp nặng, khu phức hợp thương mại.

Theo kiểu lắp đặt

1. Tủ đặt sàn: Đây là loại tủ MSB phổ biến nhất trên thị trường, đặc trưng với kích thước lớn, có đế vững chắc để cố định tủ trên sàn nhà.
2. Tủ treo tường: Nổi bật với kích thước nhỏ gọn, thường dùng cho các tủ tổng có dòng điện nhỏ.
3. Tủ trong nhà: Được thiết kế để mang đến khả năng tản nhiệt tốt và chuẩn IP phổ biến từ IP42 đến IP43.
4. Tủ ngoài trời: Thiết kế cầu kỳ, phức tạp hơn, có mái che và được sơn tĩnh điện để chống chịu thời tiết khắc nghiệt đạt chuẩn IP54, IP65 trở lên.

Theo nguồn cấp

1. Tủ MSB 1 nguồn lưới: Nhận 1 nguồn cấp điện duy nhất từ trạm biến áp.
2. Tủ MSB 2 nguồn lưới: Thường dùng cho các dự án yêu cầu độ tin cậy cung cấp điện cực cao, khi 1 nguồn mất, nguồn còn lại sẽ hoạt động thông qua bộ cắt liên lạc.
3. Tủ MSB kết hợp lưới – máy phát: Tích hợp bộ chuyển nguồn tự động bên trong tủ tổng.

Thông Số Kỹ Thuật Quan Trọng Của Tủ Điện MSB

Ứng Dụng Của Tủ Điện MSB Trong Thực Tế

Trên thực tế, tủ điện MSB xuất hiện trong hầu hết các công trình dân dụng và công nghiệp hiện đại, đóng vai trò trung tâm điều phối hệ thống điện hoạt động hiệu quả. Trong lĩnh vực công nghiệp, tủ MSB được ứng dụng rộng rãi trong các nhà máy sản xuất, khu công nghiệp, xưởng cơ khí, xưởng dệt may, nhà máy chế biến thực phẩm,… để điều chỉnh dòng điện lớn và chịu được môi trường khắc nghiệt.

Đối với công trình thương mại và dịch vụ, việc sử dụng tủ điện giúp hệ thống điện của các TTTM, siêu thị, cao ốc văn phòng, khách sạn, resort,.. hoạt động ổn định, an toàn là trên hết. Trong cơ sở hạ tầng công cộng, tủ MSB giúp đảm bảo hệ thống điện hoạt động liên tục, ổn định ngay cả khi mất điện, nhờ có hệ thống ATS kết nối trực tiếp với máy phát điện dự phòng.

Các Thiết Bị Thường Lắp Trong Tủ Điện MSB

Như bạn đã biết, tủ điện MSB là tập hợp hàng loạt các thiết bị, linh kiện điện khác nhau như:

• Nhóm thiết bị đóng ngắt: Bao gồm ACB, MCCB, MCB, Contactor, Relay nhiệt,…
• Nhóm thiết bị đo lường: Bao gồm biến dòng và biến áp để đo đạc và hiển thị giá trị chính xác của dòng điện và điện áp thực tế.
• Nhóm thiết bị hiển thị: Công dụng chính là theo dõi hiệu suất hoạt động của tụ điện thông qua đồng hồ Volt, Ampe, đồng hồ điện tử đa năng, đèn báo pha, nút nhấn khẩn cấp, công tắc xoay.
• Nhóm phụ kiện tủ: Dùng để cố định và kết nối các thiết bị trong tủ điện lại với nhau thành một thể thống nhất phối hợp nhịp nhàng với nhau.

Những Lưu Ý Khi Lựa Chọn Tủ Điện MSB

Khi tìm hiểu và đầu tư tủ điện MSB, bạn cần nắm vững các lưu ý quan trọng sau đây để trở thành người tiêu dùng thông thái:

1. Lựa chọn Form tủ phù hợp: Không nhất thiết bắt buộc phải sử dụng Form 4b đắt đỏ, nên tập trung vào tủ Form 2b hoặc 3b đảm bảo an toàn và thuận tiện thao tác lắp đặt, bảo trì, bảo dưỡng.
2. Khảo sát không gian lắp đặt: Tính toán kỹ lưỡng kích thước tủ MSB dựa trên số lượng thiết bị điện, phương pháp đi cáp và khả năng mở rộng trong tương lai.
3. Lựa chọn thương hiệu vật tư: Tốt nhất nên lựa chọn các thương hiệu có danh tiếng trên thị trường, đảm bảo chất lượng đạt chuẩn và chính sách bảo hành lâu dài.
4. Dự phòng tương lại: Đây là giải pháp giúp bạn tối ưu ngân sách đầu tư tủ điện MSB, thay vì phải thay đổi thường xuyên, tốn kém chi phí.

Báo Giá Tủ Điện MSB Mới Nhất

Giá tủ điện MSB không có một con số cố định, mà phụ thuộc vào nhiều nhiều yếu tố:

• Dòng điện định mức (In): Tủ MSB có dòng điện cắt định mức cao (4000A) chắc chắn sẽ có mức giá cao hơn tủ có dòng nhỏ (800A), vì số lượng thiết bị ACB và khối lượng đồng thanh sử dụng khác nhau.
• Hãng sản xuất vật tư: Cùng một thông số kỹ thuật, nhưng các thiết bị đóng ngắt của các thương hiệu đến từ Châu Âu hay Mỹ sẽ có mức giá cao hơn 30-50% do với hãng Hàn Quốc, Trung Quốc.
• Form tủ và kết cấu vỏ tủ: Số lượng Form càng tăng thì giá thành tủ điện MSB càng cao, do sử dụng nhiều nguyên vật liệu hơn và yêu cầu thi công đạt chuẩn kỹ thuật. Bên cạnh đó, tủ MSB inox 304, độ dày 2.0mm cũng có mức giá cao hơn do chi phí gia công đắt đỏ.
• Các yêu cầu tích hợp: Tủ có tích hợp ngăn tụ bù không? Có bộ điều khiển ATS không? Sử dụng đồng hồ cơ hay đồng hồ điện tử? Những chi tiết này cũng góp phần đẩy giá tủ điện MSB lên cao đáng kể.

Để nhận báo giá tủ điện MSB chính xác, nhanh chóng nhất, quý khách hàng vui lòng liên hệ trực tiếp đến số Hotline 0909 346 736 hoặc 0901 940 968 để được khảo sát, tư vấn giải pháp thiết kế, cũng như chi phí hoàn thiện chỉ trong vòng 24 – 48 giờ làm việc.

Đơn Vị Cung Cấp Tủ Điện MSB Chuyên Nghiệp Tại Việt Nam

Việc lựa chọn nhà cung cấp tủ điện MSB uy tín, đạt chuẩn đầy đủ các yêu cầu về kỹ thuật và an toàn điện sẽ quyết định trực tiếp đến tiến độ dự án và an toàn phòng chống cháy nổ. Công ty TNHH Kỹ Thuật Wetech Việt là địa chỉ đáng tin cậy, hội tủ đủ các yếu tố khách hàng, doanh nghiệp đang tìm kiếm như:

1. Hệ thống máy móc gia công tủ điện kim loại nguyên tấm bằng máy CNC hiện đại, đảm bảo chính xác đến từng đường nét theo thiết kế.
2. Đội ngũ kỹ sư cơ điện giàu kinh nghiệm và am hiểu sâu sắc về tiêu chuẩn IEC và TCVN, đảm bảo hồ sơ dự án của bạn dễ dàng được chấp thuận nhanh chóng.
3. Quy trình kiểm tra chất lượng (QC) nghiêm ngặt, trước khi xuất xưởng.
4. Chế độ bảo hành chính hãng, dịch vụ hậu mãi chu đáo, tận tình.
5. Giá cả minh bạch, cạnh tranh nhất trên thị trường
6. Đa dạng mẫu mã, thiết bị đóng ngắt, phù hợp với từng công trình.
7. Chuyên nhận thi công tủ điện công nghiệp theo yêu cầu và bản vẽ thiết kế.

Nhìn chung đến với Wetech Việt, quý khách hàng không chỉ được đảm bảo về chất lượng, thông số kỹ thuật và an toàn của tủ điện MSB, mà còn được đồng hành, hỗ trợ xuyên suốt trong quá trình trước trong và sau khi mua sắm.

Câu Hỏi Thường Gặp (FAQ)

Tủ điện MSB có phải là tủ điện tổng không?

Tủ điện MSB là tủ điện tổng, nhận nguồn điện hạ thế đầu tiên để phân phối đến các tủ điện nhánh của hệ thống.

Tủ điện MSB dùng ACB hay MCCB?

Tủ MSB sử dụng cả ACB và MCCB. ACB thường được sử dụng trong tủ có dòng điện định mức cao từ 800-1000A, hoặc lớn hơn để đảm bảo khả năng cắt dòng ngắn mạch lớn và độ bền cơ học cao. Trong khi đó, MCCB thường được ưu tiên sử dụng trong các tủ điện nhỏ để tiết kiệm chi phí và không gian.

Tủ điện MSB có thể lắp ngoài trời không?

Hoàn toàn có thể. Tủ điện MSB gốm có hai loại: tủ MSB trong nhà và tủ MSB ngoài trời. Đối với tủ MSB ngoài trời được thiết kế mái che dốc nước, có chân đế cao, cửa 2 lớp, gioăng cao su chống nước, bề mặt được sơn tĩnh điện và đạt cấp bảo vệ tối thiểu từ IP54 trở lên.

Giá tủ điện MSB phụ thuộc vào những yếu tố nào?

Như đã giới thiệu ở trên, giá tủ điện MSB phụ thuộc vào 4 yếu tố chính:

1. Dòng điện định mức của thiết bị
2. Thương hiệu vật tư thiết bị đóng cắt được chỉ định
3. Tiêu chuẩn Form tủ/kích thước vỏ tủ
4. Độ phức tạp của mạch điều khiển tích hợp

Ngoài ra, giá trị thực tế còn bao gồm các chi phí khác như VAT, chi phí vận chuyển, lắp đặt thi công tận nhà.

Tủ điện MSB có thể sản xuất theo yêu cầu không?

Wetech Việt chuyên nhận “may đo” tủ điện MSB công nghiệp theo yêu cầu hay sơ đồ nguyên lý tủ điện, bên cạnh các sản phẩm tủ điện hiện có. Dù lựa chọn bất cứ hình thức nào, chúng tôi đều cam kết chất lượng và mức độ an toàn đạt chuẩn thỏa thuận.
