Như chúng ta đã được biết, hệ thống máng cáp đóng vai trò rất quan trọng trong việc sắp xếp, bảo vệ và dẫn hướng cho các loại dây cáp điện, dây tín hiệu của công trình một cách an toàn, khoa học. Vậy, hệ thống máng cáp là gì, được cấu thành từ những bộ phận nào và được phân loại, cũng như cách lựa chọn như thế nào phù hợp. Hãy cùng Wetech Việt tìm hiểu chi tiết trong bài viết dưới đây!

Hệ Thống Máng Cáp Là Gì?

Hệ thống máng cáp là tập hợp các thiết bị, vật tư cơ khí được lắp ráp lại với nhau, tạo thành một đường dẫn liên tục, liền mạch. Chúng giúp nâng đỡ, bảo vệ và dẫn hướng dây cáp điện, tín hiệu và viễn thông trong công trình vận hành ổn định, an toàn cho con người. Điểm khác biệt giữa hệ thống máng cáp so với ống luồn dây điện là sắp xếp ngăn nắp các tuyến cáp an toàn và dễ dàng quản lý. Ngoài ra, một hệ thống máng cáp hoàn chỉnh không chỉ bao gồm phần máng, mà còn có hệ thống giá đỡ, phụ kiện kết nối và tiếp địa.

Giới Thiệu Hệ Thống Máng Cáp — Giới thiệu hệ thống máng cáp

Vai Trò Của Hệ Thống Máng Cáp Trong Công Trình

Ngày nay, hệ thống máng cáp không chỉ được ứng dụng phổ biến trong các công trình từ dân dụng, đến công nghiệp, mà còn trở thành tiêu chuẩn bắt buộc trong thi công cơ điện. Tất cả là nhờ có những vai trò cốt lõi không thể thay thế của chúng như:

Bảo vệ an toàn tối đa cho hệ thống cáp: Máng cáp điện đóng vai trò như một lớp áo giáp vững chắc, bảo vệ hiệu quả dây cáp điện bên trong khỏi các tác động của môi trường bên ngoài (cơ học, hóa học và thời tiết). Điều này giúp hạn chế nguy cơ rò rỉ điện, dẫn đến sự cố chập mạch, cháy nổ điện.
Tối ưu hóa không gian và thẩm mỹ: Nhờ có thiết kế gom gọn gàng toàn bộ bộ dây cáp điện vào trong máng cáp và đi theo các tuyến vuông vức, áp sát tường hoặc trần nhà, mang đến sự chuyên nghiệp, chỉn chu cho không gian.
Dễ dàng bảo trì, sửa chữa và nâng cấp: Đây là ưu điểm vượt trội nhất của hệ thống máng cáp. Khi hệ thống điện gặp sự cố hoặc cần bổ sung tuyến cáp mới, chỉ cần tháo nắp máng dò tìm đoạn cáp bị lỗi và hoặc dây cáp vào mà không cần phải đục phá tường, trần nhà.
Tản nhiệt hiệu quả: Hệ thống máng cáp được lắp đặt bên ngoài, tiếp xúc trực tiếp với môi trường, đặc biệt là loại đột lỗ và hệ thống thang máng cáp, giúp quá trình tản nhiệt diễn ra thường xuyên, hiệu quả hơn
Tiết kiệm chi phí dài hạn: Dù chi phí đầu tư ban đầu của hệ thống máng cáp cao hơn đáng kể so với các phương pháp khác, nhưng chúng mang đến khả năng bảo trì và mở rộng tiện lợi, tối ưu thời gian và chi phí cho chủ đầu tư.

Hệ Thống Máng Cáp Hoàn Chỉnh Gồm Những Bộ Phận Nào?

Một hệ thống máng cáp điện hoàn chỉnh, liền mạch, đảm bảo khả năng luồn lách dễ dàng trong các ngóc ngách của công trình là sự kết hoàn hảo của của bộ phận chuyên biệt dưới đây:

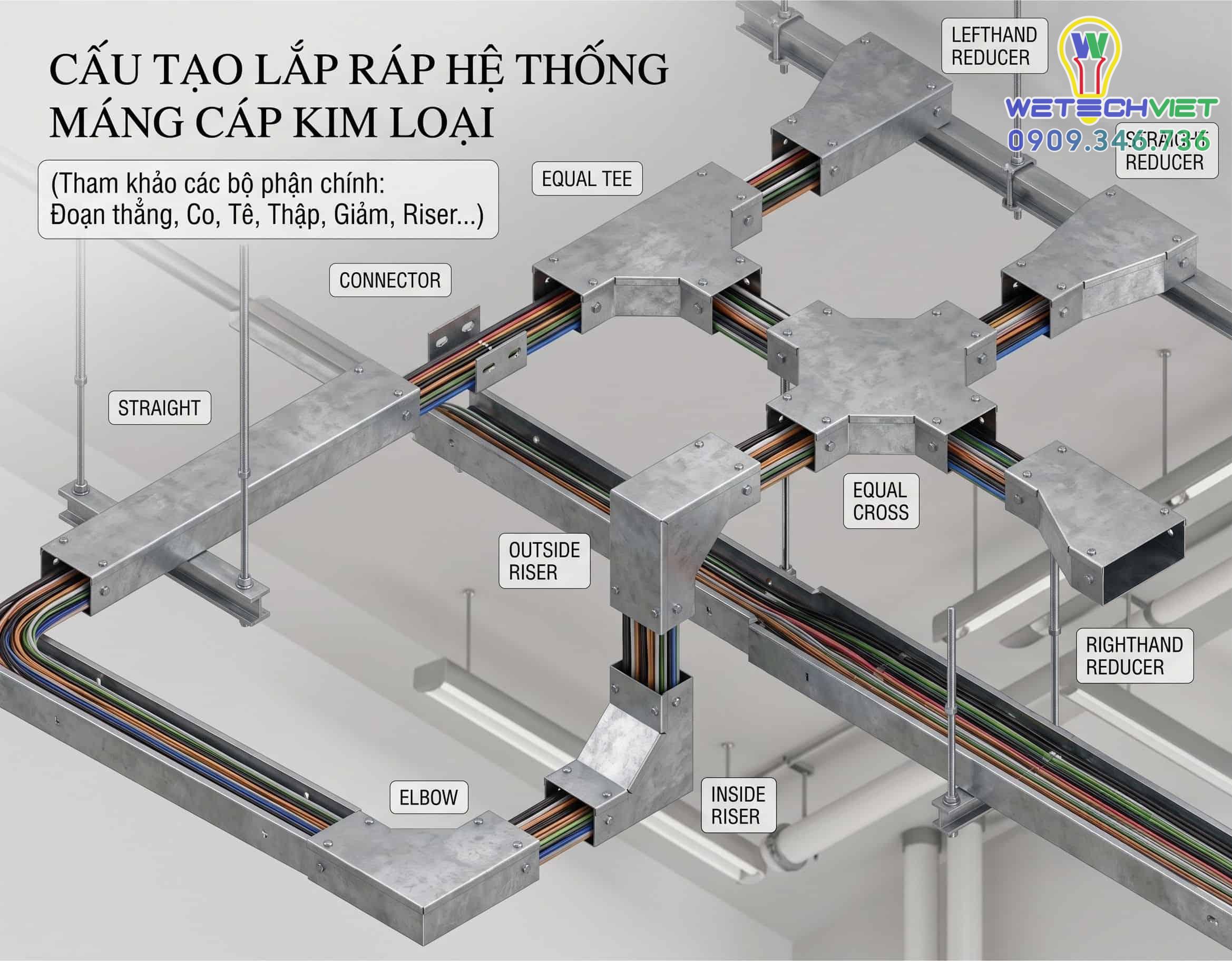

Cấu Tạo Của Hệ Thống Máng Cáp — Cấu tạo của hệ thống máng cáp

Đoạn máng cáp thẳng

Đây là thành phần chính, chiếm khối lượng lớn nhất của toàn bộ hệ thống máng cáp. Chúng bao gồm các đoạn máng cáp thẳng có hình dạng máng chữ U và chiều dài tiêu chuẩn phổ biến là 2.5m hoặc 3.0m mỗi cây. Trên thực tế, có rất nhiều loại máng cáp được làm từ các vật liệu khác nhau (thép, inox, nhôm, nhựa composite,…), nhưng chúng đều có chung nhiệm vụ là dẫn cáp trên những tuyến đường thẳng tắp, chiều dài có thể lên đến hàng chục, hàng trăm mét.

Nắp máng cáp

Dùng để đậy kín máng cáp và phụ kiện, đồng thời chúng còn có chức năng ngăn chặn bụi bẩn, nước dột, côn trùng, hoặc các vật thể lạ rơi vào bên trong máng cáp làm hỏng cáp. Tùy thuộc vào môi trường sử dụng thực tế, nắp máng cáp có thể được sử dụng hoặc lược bỏ để tăng hiệu quả tản nhiệt.

Phụ kiện chuyển hướng

Để chuyến hướng hệ thống máng cáp tại những góc cua, dầm, cột, người dùng bắt buộc phải sử dụng các phụ kiện chuyến hướng dưới đây:

Co ngang: Chuyển hệ thống máng cáp đang đi thẳng sang bên trái hoặc bên phải vuông góc với cùng mặt phẳng.
Tê máng cáp: Chia hệ thống máng cáp thành 3 nhánh hình chữ T.
Ngã tư máng cáp: Chia hệ thống máng cáp thành 4 hướng giao nhau trên cùng mặt phẳng.
Co lên/xuống: Chuyển hướng hệ thống máng cáp đi lên hoặc đi xuống theo chiều dọc.
Nối giảm: Nối hai đoạn máng cáo có kích khác nhau (giảm đều, giảm trái, giảm phải), khi số lượng dây cáp bắt đầu giảm đi.

Phụ kiện liên kết

Để cố định chắc chắn các điểm nối máng cáp và phụ kiện trong hệ thống máng cáp không thể thiếu các phụ kiện liên kết như bát máng nối, bulong, con tán, lông đền (M6, M8). Trong đó, bát nối máng là các tấm thép được đục lỗ sẵn, để áp vào hai bên sườn của hai đoạn máng và sử dụng bulong, con tán hoặc lông đền để vặn chặt.

Hệ treo đỡ máng cáp

Hệ thống máng cáp không thể tự lửng lở, mà bắt buộc phải có một điểm tựa vững chắc, để đảm bảo khả năng chịu lực của bó dây cáp, đó gọi là hệ treo đỡ máng cáp, gồm các chi tiết sau:

Ty ren: Là cầu nối giữa trần bê tông xuống và máng cáp để treo máng.
Thanh chống đa năng/Thanh V: Dùng để đỡ máng cáp nằm ngang, tránh tình trạng bị võng xuống.
Eke: Giá đỡ gắn vào tường đứng, giúp đỡ máng cáp chạy dọc theo tường.
Kẹp máng cáp: Dùng để cố định chặt thân máng cáp vào thanh chống hoặc eke, giúp chống rung lắc hiệu quả.

Hệ thống tiếp địa và liên kết điện

Hệ thống máng cáp có thể chứa các loại dây cáp tải dòng lớn, chính vì thế để đảm bảo an toàn tiện, toàn bộ vỏ kim loại của hệ thống máng cáp bắt buộc phải được nối đất và nối đẳng thế. Dây cáp tiếp địa của máng cáp có thể là cáp đồng trần bọc lá đồng hoặc dây điện có cosse đoạn ngắn. Chúng được bắt vít nối giữa các đoạn máng với nhau, khi có sự cố rò rỉ điện, dòng rò sẽ được dẫn an toàn xuống hệ thống tiếp địa của tòa nhà.

Các Loại Hệ Thống Máng Cáp Phổ Biến Hiện Nay

Trên thị trường, hệ thống máng cáp được phân loại dựa trên yêu cầu tản nhiệt, tính chất môi trường và loại cáp tải bao gồm:

Hệ thống máng cáp đáy kín: Được gia công từ thép tấm liền khối (không đột lỗ dưới đáy), giúp bảo vệ dây cáp điện tuyệt đối khỏi nhiễu điện từ (EMI) và các tác nhân vật lý bên ngoài, tuy nhiên khả năng tản nhiệt rất kém.
Hệ thống máng cáp đột lỗ: Đáy máng được đột các hàng lỗ với khoảng cách đều nhau, giúp tản nhiệt và thoát nước tốt cho cáp, đồng thời giảm trọng lượng tổng thể của hệ thống máng cáp.
Hệ thống máng cáp dạng lưới: Được cấu tạo từ các sợi thép tròn và được hàn đan chéo thành hình lưới mở. Với ưu điểm nhẹ, tản nhiệt cực kỳ hoàn hảo, dễ dàng vệ sinh, lắp đặt, vì thế được ưa chuộng trong các Trung tâm dữ liệu, phòng Server, hệ thống mạng viễn thông,…
Hệ thống thang cáp: Thiết kế giống như một chiếc thang với 2 thanh dọc và các thanh ngang được hàn vô cùng cứng cáp ở giữa, vừa có khả năng chịu tải trọng cực lớn, vừa tản nhiệt tối đa.
Hệ thống trunking hoặc máng cáp kín: Là loại máng cáp có nắp kín, kích thước nhỏ gọn (dưới 100x100mm), thường được dùng để phân phối các bó cáp nhỏ lẻ đi đến các thiết bị điện (điều hòa) đảm bảo tính thẩm mỹ.

Phân Loại Hệ Thống Máng Cáp — Phân loại hệ thống máng cáp

Phân Biệt Hệ Thống Thang Máng Cáp Và Máng Cáp

Hiện nay, rất nhiều người còn nhầm lẫn giữa hệ thống máng cáp và hệ thống thang máng cáp. Tuy nhiên, mỗi loại sẽ cấu tạo và công năng sử dụng khác nhau, chính vì thế việc hiểu rõ sự khác biệt giữa hai loại máng cáp này sẽ giúp bạn lựa chọn giải pháp phù hợp cho từng công trình. Cụ thể:

Tiêu chí	Hệ thống máng cáp	Hệ thống thang máng cáp
Cấu tạo	Là máng dạng hộp bằng tôn tấm uốn hình chữ U (có thể đột lỗ hoặc kín).	Dạng thanh ghép lại giống chiếc thang (2 thanh dọc, nhiều thanh ngang).
Khả năng tản nhiệt	Trung bình (cần đột lỗ để tăng khả năng tản nhiệt).	Cực kỳ tốt (cáp lộ thiên, thoáng khí 100%).
Trọng lượng hệ thống	Nặng hơn (do sử dụng tôn tấm nguyên khối).	Nhẹ hơn nhiều (giảm tải trọng cho trần nhà).
Khả năng bảo vệ cáp	Rất tốt, chống chuột bọ, bụi bẩn, dị vật.	Thấp hơn, cáp dễ bị tác động bởi môi trường ngoài.
Loại cáp phù hợp	Cáp tín hiệu, cáp viễn thông, cáp điều khiển, cáp điện nhỏ và vừa.	Cáp động lực lớn, cáp tổng, cáp trung/hạ thế có vỏ bọc XLPE dày.

Các Loại Vật Liệu Hệ Thống Máng Cáp

Bên cạnh sự đa dạng về chủng loại, máng cáp còn được làm từ nhiều vật liệu khác nhau để đáp ứng tốt mọi yêu cầu về độ bền, khả năng chịu tải, mức độ chống ăn mòn và chi phí đầu tư hợp lý. Tùy thuộc vào vị trí lắp đặt máng cáp điện, môi trường và yêu cầu kỹ thuật của hệ thống máng cáp, bạn có thể lựa chọn một trong các vật liệu dưới đây:

Thép sơn tĩnh điện: Đây là loại máng cáp điện thông dụng và có giá thành rẻ nhất. Bề mặt được phủ một lớp sơn tĩnh điện, với đa dạng màu sắc khác nhau, phù hợp lắp đặt trong nhà, môi trường khô ráo.
Thép mạ kẽm: Được mạ một lớp kẽm mỏng hoặc hợp kim kẽm (kẽm-nhôm-magie) để tạo thành bề mặt sáng bóng, chống gỉ sét tốt hơn, thích hợp với khu vực có độ ẩm vừa phải.
Thép mạ kẽm nhúng nóng: Thép sau khi được gia công sẽ được nhúng trực tiếp vào bể kẽm nóng chảy, để tạo ra lớp kẽm bảo vệ cực dày và bền bỉ, đáp ứng mọi yêu cầu về độ bền cho các công trình ngoài trời.
Inox: Với ưu điểm vượt trội về trọng lượng nhẹ, bề mặt bóng đẹp, không bị gỉ sét và độ bền tuyệt đối, máng cáp inox chuyên dụng cho các môi trường đòi hỏi vô trùng và sạch sẽ, tuy nhiên chi phí đầu tư thường rất cao.
Nhôm: Tương tự như máng cáp bằng inox, nhưng độ bền kém hơn inox và khả năng chịu tải không bằng thép.
Nhựa composite: Là giải pháp được ưa chuộng trong các nhà máy xử lý nước thải, nhà máy phân bón, nhờ có trọng lượng nhẹ, khả năng chống ăn mòn tuyệt đối và cách điện, cách nhiệt tốt.

Kích Thước & Thông Số Kỹ Thuật Hệ Thống Máng Cáp Tiêu Chuẩn

Kích thước của máng cáp được quy định bởi Chiều rộng (W) x Chiều cao (H) và Độ dày tôn (T). Nguyên tắc thiết kế hệ thống máng cáp: Tổng tiết diện cáp chỉ nên chiếm tối đa 40-50% tiết diện lòng máng để chừa không gian tản nhiệt và dự phòng nâng cấp. Các thông số kỹ thuật tiêu chuẩn phổ biến của hệ thống máng cáp bạn có thể tham khảo:

Chiều rộng (W): 50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm, 800mm.
Chiều cao (H): 50mm, 75mm, 100mm, 150mm, 200mm.
Độ dày tôn tiêu chuẩn (T):
- Máng cáp nhỏ (W = 50 – 150mm): Độ dày 1.0mm – 1.2mm.
- Máng trung (W = 200 – 300mm): Độ dày 1.2mm – 1.5mm.
- Máng lớn (W = 400 – 800mm): Độ dày 1.5mm – 2.0mm (Đối với máng cáp thép mạ kẽm nhúng nóng, độ dày tối thiểu là 1.5mm).

Để tham khảo chi tiết cách lựa chọn kích thước máng cáp phù hợp với công trình thực tế, bạn có thể tham khảo trực tiếp tại đây.

Bảng kích thước máng cáp phổ biến

Kích thước rộng × cao	Độ dày tham khảo	Ứng dụng phù hợp
50×50 mm	0,8-1,0 mm	Cáp mạng, cáp tín hiệu, dây điều khiển số lượng ít
75×50 mm	0,8-1,0 mm	Hệ thống điện nhẹ, camera, báo cháy
100×50 mm	0,8-1,2 mm	Cáp tín hiệu, dây điều khiển, dây chiếu sáng
100×100 mm	1,0-1,2 mm	Tuyến cáp nhỏ trong tòa nhà và phòng kỹ thuật
150×50 mm	1,0-1,2 mm	Điện nhẹ, điều khiển và tuyến cáp nhánh
150×100 mm	1,0-1,5 mm	Hệ thống điện tòa nhà, nhà xưởng quy mô nhỏ
200×50 mm	1,0-1,5 mm	Tuyến cáp điều khiển và điện nhẹ số lượng lớn
200×100 mm	1,2-1,5 mm	Cáp động lực và cáp điều khiển trong nhà máy
300×100 mm	1,2-2,0 mm	Tuyến cáp động lực nhà xưởng
300×100 mm	1,5-2,0 mm	Hệ thống điện công nghiệp có tải trọng trung bình
500×100 mm	1,5-2,5 mm	Tuyến cáp lớn trong nhà máy và trạm điện
600×100 mm	1,5-2,5 mm	Hệ thống cáp động lực số lượng lớn
600×100 mm	Theo tính toán tải trọng	Công trình công nghiệp đặc thù, gia công theo bản vẽ

Tiêu Chí Lựa Chọn Hệ Thống Máng Cáp Phù Hợp

Nhìn chung, hệ thống máng cáp có vai trò rất quan trọng, được ví như “Xương sống” của công trình cơ điện. Chính vì thế, khi lựa chọn hệ thống máng cáp bạn cần phải tính toán kỹ lưỡng, tránh lãng phí hoặc gây nguy hiểm cho con người thông qua 4 tiêu chí cốt lõi sau đây:

Môi trường lắp đặt: Đây là yếu tố quyết định vật liệu của máng cáp sơn tĩnh điện (trong nhà), mạ kẽm nhúng nóng (ngoài trời) hay inox 304/316 (môi trường hóa chất, thực phẩm).
Tải trọng dây cáp: Tính toán chính xác tải trọng dây cáp trên mỗi mét dài. Nếu tải trọng quá lớn, nên chuyển sang thang máng cáp có độ dày lớn (1.5mm – 2.0mm) kết hợp với tăng mật độ ty treo trong hệ thống thang máng cáp.
Loại cáp sử dụng: Yếu tố không kém phần quan trọng, quyết định đến lựa chọn cáp kín hay đột lỗ có nắp.
Bán kính uốn cong của cáp: Chọn phụ kiện (co ngang, co lên/xuống) phù hợp với bán kính uốn cong của dây cáp, tránh làm gãy gập lớp cách điện của cáp.

Hướng Dẫn Cách Chọn Hệ Thống Máng Cáp — Hướng dẫn cách chọn hệ thống máng cáp

Ứng Dụng Của Hệ Thống Máng Cáp Trong Thực Tế

Hệ thống máng cáp điện được ứng dụng rộng rãi trong hầu hết các lĩnh vực xây dựng và công nghiệp như:

Tòa nhà thương mại & Chung cư cao cấp: Đi dây cáp điện từ tầng hầm lên các trục kỹ thuật để phân phối điện hiệu quả đến các tầng và hệ thống chuyên dụng (báo cháy, camera an ninh, đèn chiếu sáng,…).
Nhà máy sản xuất & Khu công nghiệp: Chủ yếu là thi công hệ thống máng cáp điện trên cao, nhằm cung cấp nguồn điện ba pha cho các dây chuyền sản xuất máy móc hoạt động và đảm bảo an toàn cho toàn bộ nhà xưởng.
Trung tâm dữ liệu (Data Center): Giúp quản lý hiệu quả hàng vạn sợi cáp mạng, cáp quang, đồng thời mang lại sự linh hoạt trong quá trình bảo trì, bảo dưỡng và thay đổi sơ đồ kết nối.
Bệnh viện & Cơ sở y tế: Hệ thống máng cáp inox được đi ngầm hoặc trên trần nhà để đảm bảo vô trùng và chống từ tính.
Năng lượng mặt trời & Điện gió: Đảm bảo dẫn truyền dòng điện cực lớn trực tiếp từ các tấm pin năng lượng mặt trời về trạm Inverter một cách an toàn và hiệu quả.

Lựa Chọn Đơn Vị Sản Xuất Hệ Thống Máng Cáp Uy Tín

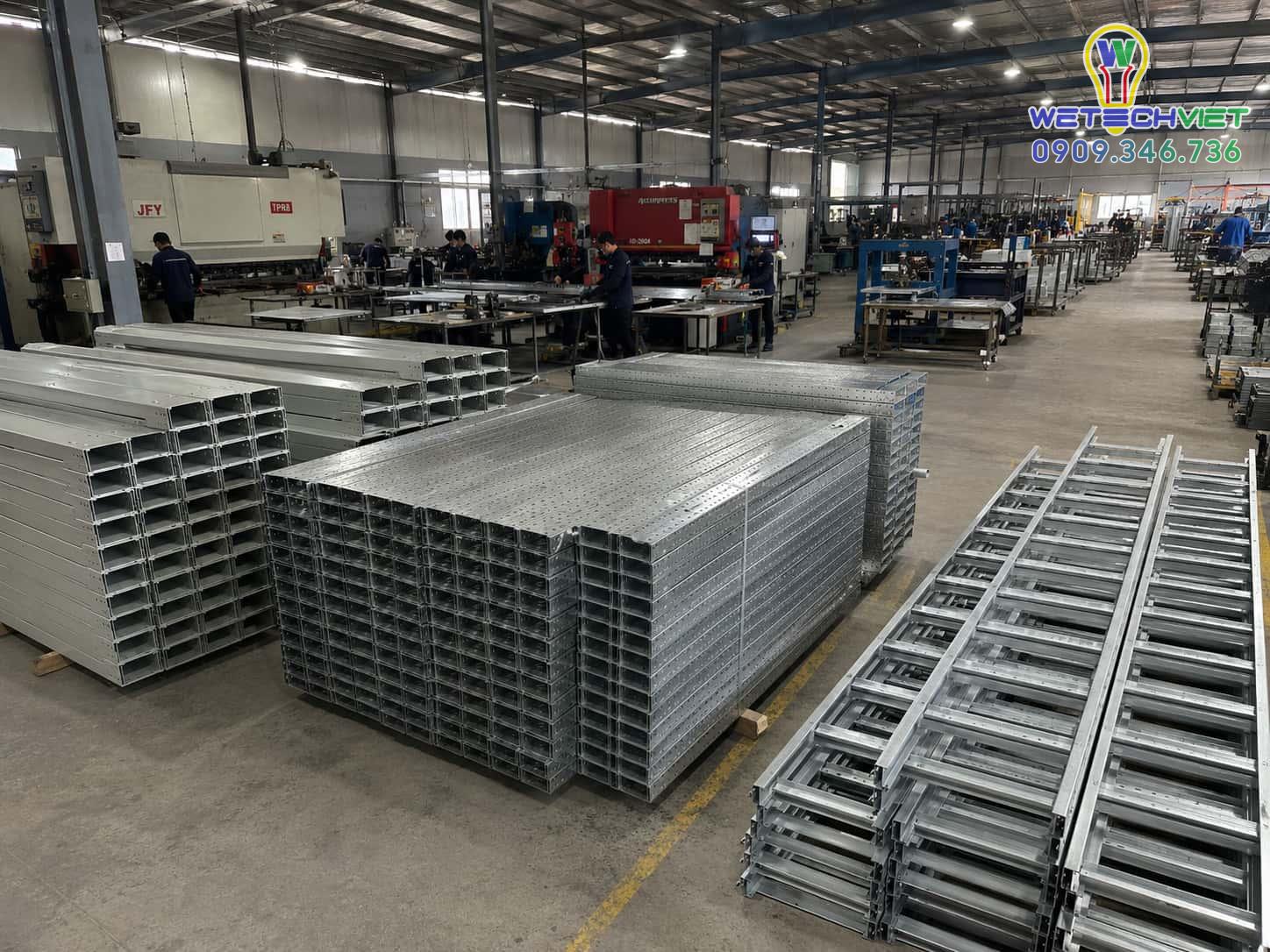

Hiện nay, công ty TNHH Kỹ Thuật Wetech Việt là một trong những đơn vị sản xuất và cung cấp hệ thống thang máng cáp đáp ứng đầy đủ các tiêu chuẩn khắt khe của ngành cơ điện (M&E), uy tín hàng đầu Việt Nam. Với kinh nghiệm gia công chuyên nghiệp, chúng tôi mang đến cho đa dạng các giải pháp máng cáp chất lượng cao, được làm từ các vật liệu thép sơn tĩnh điện, tôn mạ kẽm nhúng nóng cho đến Inox 304 cao cấp.

Không những thế, các sản phẩm được sản xuất với kích thước và độ dày tùy chọn linh hoạt, đảm bảo độ bền bỉ, khả năng tản nhiệt tốt và tính thẩm mỹ cao cho mọi loại hình công trình. Bên cạnh chất lượng vượt trội, Wetech Việt còn được khách hàng trên khắp cả nước tin tưởng lựa chọn nhờ mức giá thành vô cùng cạnh tranh trên thị trường. Chúng tôi cam kết tiến độ gia công nhanh chóng, chính xác và dịch vụ bảo hành, hỗ trợ kỹ thuật tận tâm, chuyên nghiệp, giúp khách hàng giải quyết mọi bài toán về hệ thống máng cáp an toàn, tiết kiệm và chất lượng.

Còn chần chừ gì nữa, hãy nhanh tay liên hệ ngay với Wetech Việt ngay hôm nay, để được tư vấn lựa chọn hệ thống máng cáp và phụ kiện phù hợp với công trình của bạn.
