Kích Thước Máng Cáp Điện Tiêu Chuẩn Và Cách Chọn Phù Hợp

Kích thước máng cáp điện là một trong những yếu tố quan trọng trong hạng mục thiết kế và thi công hệ thống cơ điện (M&E) đòi hỏi sự chính xác tuyệt đối. Việc chọn đúng kích thước máng cáp điện không chỉ giúp bảo vệ hệ thống dây dẫn an toàn, tối ưu hóa không gian lắp đặt, mà còn giúp tiết kiệm đáng kể vật tư lắp đặt. Bài viết dưới đây, Wetech Việt sẽ cung cấp cho bạn một cái nhìn toàn diện, chuyên sâu từ khái niệm, bảng tra cứu tiêu chuẩn, đến công thức tính toán và những kinh nghiệm thực tế giúp bạn đưa ra quyết định chính xác nhất.

Kích Thước Máng Cáp Điện Là Gì?

Trong các hệ thống điện công nghiệp và dân dụng, máng cáp điện được sử dụng để dẫn dắt và bảo vệ các loại dây cáp điện, cáp mạng, cáp tín hiệu khỏi các tác động của môi trường. Chính vì thế, để hệ thống điện vận hành ổn định, an toàn là trên hết, bạn cần tính toán chính xác kích thước máng cáp điện. Đây là các thông số vật lý quy định độ lớn, sức chứa và khả năng chịu lực của máng.

Theo tiêu chuẩn TCVN 10176:2013 (Quy định máng cáp trong hệ thống điện hạ thế) và tiêu chuẩn quốc tế IEC 61537, một quy cách máng cáp hoàn chỉnh được thể hiện qua 4 thông số cốt lõi sau đây:

1. W (Width – Chiều rộng): Là khoảng cách từ vách bên này sang vách bên kia của máng cáp, thường dao động từ 50mm đến 1000mm.
2. H (Height – Chiều cao): Là độ sâu của máng cáp, tính từ đáy máng lên đến nắp máng, phổ biến là 25mm, 50mm, 75mm, 100mm, 150mm và 200mm.
3. T (Thickness – Độ dày vật liệu): Độ dày của vật liệu dùng để sản xuất ra máng cáp điện (thép, inox hoặc hợp kim nhôm), khoảng từ 0.8mm đến 2.0mm.
4. L (Length – Chiều dài): Là tổng chiều dài của một đoạn (cây) máng cáp, thường được nhà sản xuất cố định theo khổ của vật liệu (thường 2500mm – 3000mm).

Ví dụ: Khi đọc bản vẽ M&E, bạn sẽ nhận thấy ký hiệu máng cáp 200x100x1.5mm, L=2500mm, từ đó bạn sẽ biết được chiều rộng của máng cáp là 200mm, chiều cao là 100mm, độ dày máng là 1.5mm và mỗi cây dài 2500mm.

Bảng Tra Cứu Kích Thước Máng Cáp Điện Tiêu Chuẩn

Dưới đây là bảng tổng hợp các kích thước máng cáp điện tiêu chuẩn được áp dụng phổ biến nhất tại Việt Nam cũng như trên thế giới. Dựa vào đó sẽ giúp cho các kỹ sư, nhà thầu thi công và chủ đầu tư dễ dàng tra cứu nhanh chóng, lựa chọn và tìm mua sản phẩm có sẵn:

Lưu ý quan trọng:

• Không thể và không nên lựa chọn máng cáp quá rộng nhưng quá mỏng (ví dụ: 600x100x1.0mm), vì dễ gây võng, gãy máng cáp. Máng cáp dày từ 300mm trở lên bắt buộc phải dùng độ dày tối thiểu 1.5mm.
• Chiều dài máng cáp rất hiếm khi vượt quá 200mm (đối với máng cáp đột lỗ hoặc máng kín). Nếu số lượng máng cáp quá lớn, bắt buộc phải không gian lắp đặt cao hơn hoặc đổi sang thang cáp, để đảm bảo khả năng chịu tải và tản nhiệt.

Hướng Dẫn Cách Tính Toán Kích Thước Máng Cáp Điện Phù Hợp

Trên thực tế, tình trạng dây cáp bị nhồi nhét quá chật hoặc máng cáp quá to dẫn đến lãng phí vật tư vẫn còn xảy ra tại nhiều công trình. Chính vì thế, dưới đây là 3 bước chuẩn xác để tính toán quy cách máng cáp điện phù hợp với công trình, dựa trên các tiêu chuẩn an toàn điện (như NEC và TCVN):

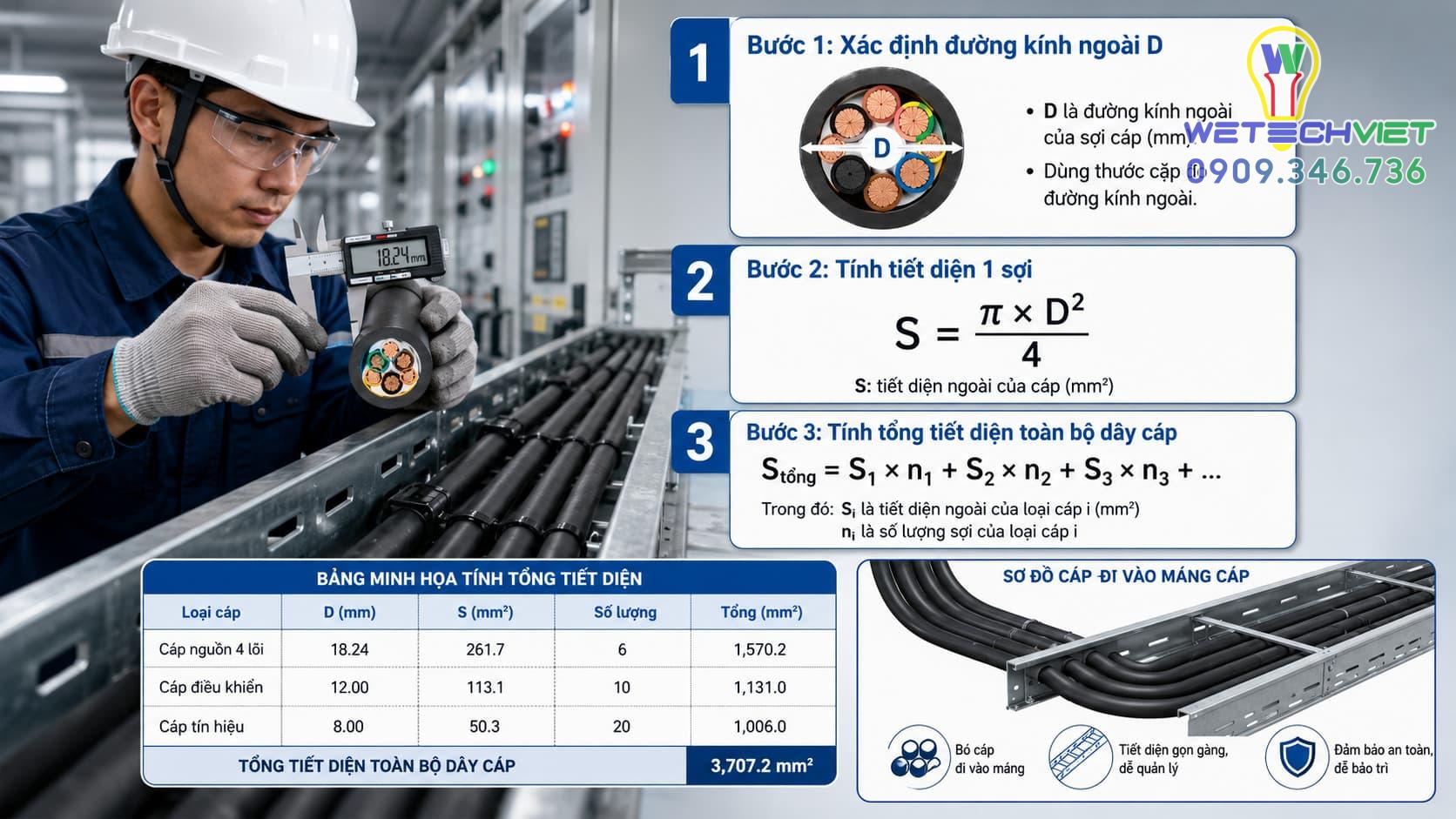

Bước 1: Tính toán tổng tiết diện của toàn bộ dây cáp

Giả sử, nếu có 10 sợi cáp động lực có đường kính ngoài là 25mm và 5 sợi cáp tín hiệu có đường kính ngoài 10mm. Suy ra:

• Tiết diện 1 sợi cáp động lực = 25 x 25 = 625 mm². Tổng cho 10 sợi = 6250 mm².
• Tiết diện 1 sợi tín hiệu = 10 x 10 = 100 mm². Tổng cho 5 sợi = 500 mm².
• Tổng tiết diện cáp thực tế trong máng cáp = 6250 + 500 = 6750 mm².

Bước 2: Áp dụng hệ số lấp đầy

Theo tiêu chuẩn NEC, hệ số lấp đầy an toàn cho máng cáp điện chỉ nên ở mức 40% đến 50%. Điều này đồng nghĩa với ít nhất một nửa không gian trong máng phải được để trống để tản nhiệt và mở rộng trong tương lai. Vì vậy, công thức tính diện tích máng cáp cần thiết bằng Tổng tiết diện cáp thực tế / Hệ số lấp đầy.

Tiếp tục bài toán trên, chúng ta lấy tổng tiết diện cáp điện chia cho hệ số lấp đầy 40% (tức là 0.4), ta được diện tích máng cáp cần thiết = 6750 / 0.4 = 16875 mm².

Bước 3: Chọn kích thước W và H phù hợp

Đến đây, bạn chỉ cần tìm một cặp kích thước máng cáp có chiều rộng (W) x chiều cao (H) sao cho tiết diện lớn hơn gần nhất với diện tích máng cáp cần thiết vừa tính được. Trong trường hợp này là >16875 mm², tức là 20000 mm², suy ra kích thước máng cáp lý tưởng cho bài toán trên là 200x100mm.

Phân Loại Kích Thước Máng Cáp Theo Ứng Dụng Thực Tế

Hiện nay, tùy thuộc vào loại công trình và hệ thống điện yêu cầu kích thước máng cáp khác nhau. Mỗi loại quy cách máng cáp sẽ có các đặc điểm và ứng riêng, chính vì thế bạn cần nắm rõ phân loại kích thước máng cáp để lựa chọn đúng giải pháp phù hợp ngay từ khâu thiết kế.

1. Kích thước nhỏ (Dưới 100x50mm)

Thường có độ dày khoảng 1.0mm, mỏng nhẹ, phù hợp với hệ thống điện nhẹ, dân dụng như đi đường dây cáp mạng LAN, cáp camera giám sát, dây điện chiếu sáng trong nhà, hệ thống báo cháy,… Bên cạnh đó, kích thước máng cáp này còn thường được ưa chuộng cho đường dây điện trong các không gian hẹp trên trần thạch cao.

2. Kích thước trung bình (Từ 150x50mm đến 300x100mm)

Đây là loại máng cáp được sử dụng phổ biến nhất trong thực tế, nhờ có khả năng chịu tải tốt, độ bền cao và cân bằng giữa không gian chứa và chi phí. Để sử dụng máng cáp này cần gia cố hệ thống giá đỡ cứng cáp, để đảm bảo khả năng chịu tải trọng của cáp động lực chính từ tủ điện tổng phân phối đến các tủ nhánh, hệ thống điều hòa không khí trung tâm (HVAC) tại các trung tâm thương mại, bệnh viện, trường học.

3. Kích thước lớn (Từ 400x100mm đến 600x150mm)

Đối với các hệ thống điện trong các tòa nhà, xưởng sản xuất công nghiệp nặng, kích thước máng cáp lớn đảm bảo sức chứa lớn cho hàng chục sợi cáp nguồn lớn trong phòng chủ. Chúng thường được làm từ tôn dày từ 1.5mm đến 2.0mm và hệ thống quang treo bằng ti ren M10, M12 hoặc thép V chịu lực.

4. Kích thước cực đại (Từ 800x150mm trở lên)

Cuối cùng, máng cáp điện có kích thước cực đại chuyên dụng cho các hệ thống điện siêu trường, siêu tải trọng như tải điện quốc gia, máy thủy điện, nhiệt điện, sân bay, trạm biến áp ngoài trời,… Chúng được làm từ tôn cực dày (2.5mm – 3.0mm) và cần gia cố thêm các thanh giằng ở đáy máng, cũng như sơn tĩnh điện ngoài trời hoặc mạ kẽm nhúng nóng. Những điều này này nhằm chống chọi với môi trường khắc nghiệt, từ đó gia tăng tuổi thọ và khả năng bảo vệ an toàn.

Ngoài ra, bạn có thể tham khảo cách lựa chọn máng cáp điện dựa trên vật liệu tại đây.

Những Sai Lầm Thường Gặp Khi Chọn Kích Thước Máng Cáp Điện

• Bỏ qua hệ số dự phòng mở rộng: Đây là sai lầm phổ biến nhất của các chủ đầu tư khi thiết kế hệ thống điện công nghiệp, chỉ tập trung lợi ích kinh tế trước mắt, không nghĩ đến khả năng mở rộng trong tương lai.
• Tiết kiệm sai chỗ: Việc chọn độ dày máng cáp quá mỏng, sẽ khiến cho hệ thống điện dễ bị võng xuống, bung mối hàn và rơi rớt dây điện gây nguy hiểm chết người.
• Quên tính đến bán kính uốn cong của cáp: Tại các điểm rẽ nhánh, cần tính toán kích thước máng cáp và phụ kiện hợp lý.
• Không đồng bộ kích thước trong hệ thống: Việc chuyển đổi kích thước đột ngột mà không có phụ kiện giảm đều sẽ gây cấn cáp, mất thẩm mỹ và khó khăn trong thi công.

Cách Đặt Hàng Máng Cáp Điện Đúng Kích Thước Giao Hàng Tận Nơi

Công ty TNHH Kỹ Thuật Wetech Việt là nhà cung cấp thang máng cáp hàng đầu Việt Nam, chuyên sản xuất và phân phối các giải pháp thang máng cáp điện chất lượng cao, đáp ứng mọi yêu cầu khắt khe của các dự trên toàn quốc. Dưới đây là quy trình đặt hàng máng cáp điện đúng kích thước, giao hàng tận nơi tại Wetech Việt:

1. Cung cấp kích thước máng cáp (W x H x T x L) rõ ràng.
2. Lựa chọn lớp phủ bề mặt phù hợp.
3. Đặt hàng phụ kiện chuyên dụng.
4. Tiến hành sản xuất và giao hàng tận nơi.

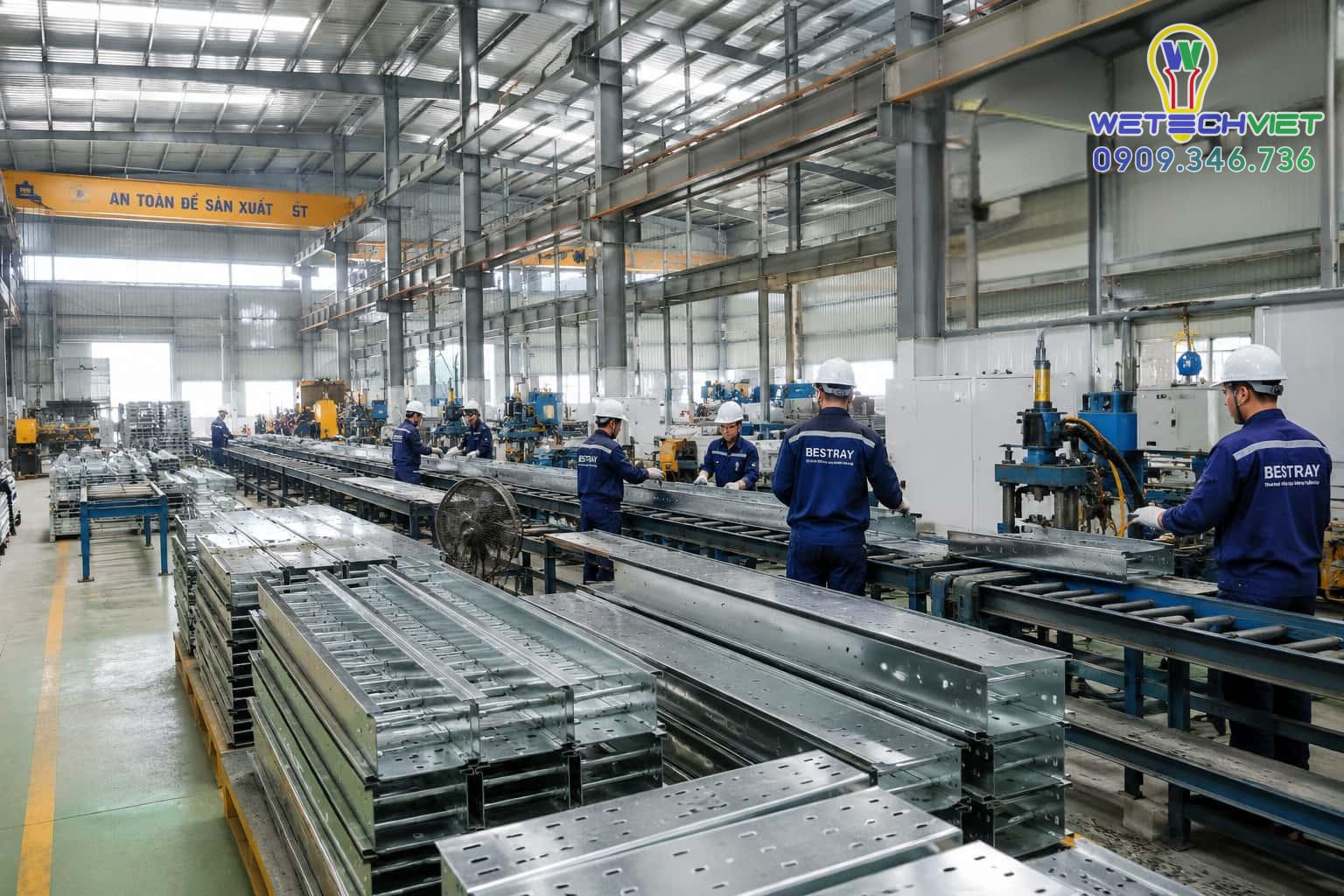

Với lợi thế sở hữu xưởng gia công, chấn CNC máng cáo hiện đại, Wetech Việt không chỉ sản xuất nhanh chóng các kích thước tiêu chuẩn, mà còn chuyên nhận gia công quy cách theo yêu cầu của từ dự án riêng biệt. Chúng tôi cam kết sản phẩm đạt độ chính xác tuyệt đối với sai số thấp và độ cứng bền bỉ với thời gian. Không những thế, đội ngũ nhân sự giàu kinh nghiệm của Wetech Việt luôn sẵn sàng lắng nghe và đưa ra giải pháp tối ưu cho các môi trường lắp đặt (trong nhà, ngoài trời, hầm ẩm thấp hay xưởng hóa chất).

Câu Hỏi Thường Gặp (FAQ)

Kích thước máng cáp điện phổ biến nhất là bao nhiêu?

Kích thước máng cáp điện phổ biến nhất hiện nay là 100x50mm và 200x100mm, với độ dày đa dạng từ 1.0 – 1.5 mm.

Máng cáp điện dài bao nhiêu mét?

Chiều dài mỗi cây máng cáp điện phổ biến từ 2-2.5 mét, có loại lên đến 3 mét.

Có thể đặt gia công kích thước máng cáp theo yêu cầu không?

Có. Wetech Việt chuyên nhận gia công thang máng cáp có kích thước theo yêu cầu của công trình, đảm bảo chất lượng và thông số kỹ thuật chính xác. Hãy liên hệ ngay đến số hotline 0909.346.736 hoặc 0901.940.968 để được tư vấn và giải đáp chi tiết.

Kích thước máng cáp và thang cáp có giống nhau không?

Về bản chất, kích thước máng cáp và thang cáp giống nhau, để đảm bảo sự đồng bộ trong hệ thống M&E. Điểm khác biệt cốt lõi giữa chúng là cấu trúc kín hay hở, tùy thuộc vào loại máng cáp.

Hãy liên hệ ngay với Wetech Việt để được tư vấn cách lựa chọn kích thước máng cáp phù hợp với công trình, hệ thống điện của bạn miễn phí.
