Hướng Dẫn Cài Đặt Đồng Hồ Selec MFM383A Chi Tiết

Ngày nay, đồng hồ đo điện đa năng được ứng dụng phổ biến trong các hệ thống điện từ dân dụng đến công nghiệp. Một trong số đó phải kể đến là đồng hồ đo lường điện 3 pha đa năng hiển thị số Selec MFM383A, với màn hình LCD sắc nét cho phép hiển thị nhiều thông số điện khác nhau như điện áp, dòng điện, tần số, công suất,… Tuy nhiên, trước khi đưa vào sử dụng thực tế, bạn cần nắm rõ hướng dẫn cài đặt đồng hồ Selec MFM383A. Hãy cùng Wetech Việt tìm hiểu chi tiết trong bài viết dưới đây!

Giới Thiệu Về Đồng Hồ Selec MFM383A Là Gì?

Selec MFM383A là dòng thiết bị đo lường điện đa năng, được thiết kế để đo lường và giám sát liên tục những thông số quan trọng của hệ thống điện như điện áp, dòng điện, tần số, hệ số công suất, công suất tác dụng, công suất phản kháng và điện năng tiêu thụ. Khác với dòng đồng hồ vạn năng thông thường, thiết bị này thường được gắn cố định trong tủ điện phân phối của các nhà máy, xưởng sản xuất và hệ thống điện công nghiệp, nhờ có khả năng hỗ trợ nhiều kiểu mạng điện khác nhau.

So với các sản phẩm trên thị trường, đồng hồ Selec MFM383A được cài đặt sẵn tỷ số biến dòng CT, biến điện áp PT và các thông số hệ thống. Điều này giúp thiết bị này mang đến kết quả đo có độ chính xác cao hơn, gần như tuyệt đối. Ngoài ra, hãng còn cho ra mắt phiên bản MFM383A-C hỗ trợ giao tiếp RS485 Modbus RTU, rất thuận tiện trong việc kết nối với các thiết bị/hệ thống PLC, HMI hoặc hệ thống SCADA để tối ưu hóa quy trình vận hành hệ thống điện chính xác, an toàn.

+

Đồng hồ đo điện đa năng Selec MFM383A-C 96x96mm

Model: MFM383A-C

Giá:1,964,000₫

+

Đồng hồ đo điện đa năng Selec MFM383A 96x96mm

Model: MFM383A

Giá:1,615,000₫

Chính vì thế, việc hiểu đúng cách đấu nối và cài đặt đồng hồ Selec MFM383A là yêu cầu bắt buộc, để hạn chế sai lệch dòng điện, điện áp, công suất hoặc điện năng trong quá trình vận hành.

Các Phím Và Màn Hình Cần Biết Trước Khi Cài Đặt Selec MFM383A

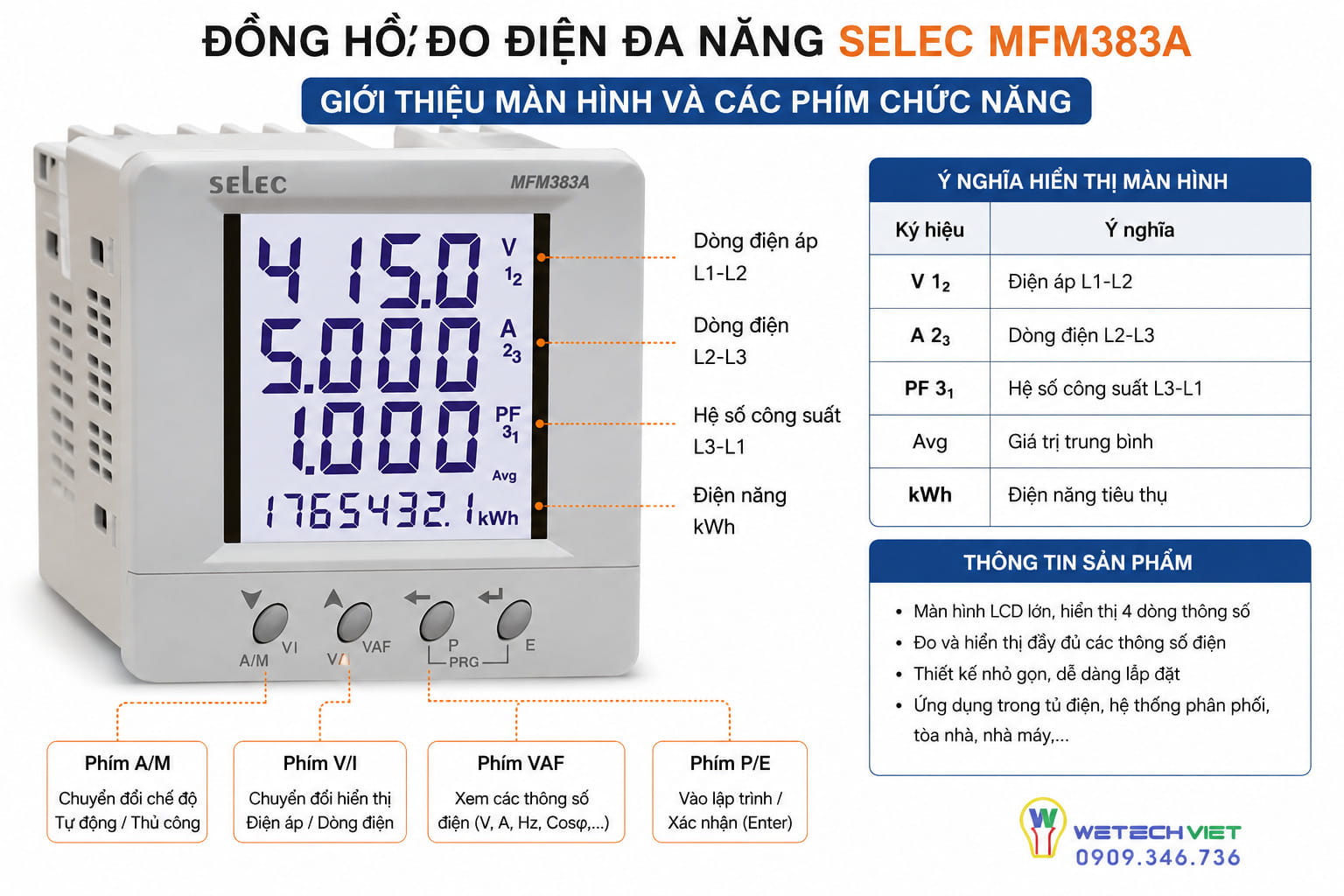

Một thiết bị đo điện đa năng Selec MFM383A hoàn chỉnh, đạt chuẩn được cấu tạo từ màn hình LCD hiển thị sắc nét và các phím chức năng dưới đây:

Ở chế độ hoạt động bình thường, đồng hồ Selec MFM383A hiển thị các giá trị điện áp pha, điện áp dây, dòng từng pha, tần số, PF, công suất tác dụng, công suất phản kháng, công suất biểu kiến và điện năng. Khi truy cập vào Configuration Menu, các phím trên mặt đồng hồ sẽ được sử dụng để tăng/giảm giá trị, quay lại mục trước, lưu thông số và chuyển sang mục tiếp theo. Chính vì vậy, người dùng cần phân biệt rõ chế độ xem thông số vận hành và chế độ cấu hình trước khi thay đổi CT, PT hoặc Network.

Chuẩn Bị Trước Khi Cài Đặt Đồng Hồ Selec MFM383A

Đồng hồ Selec MFM383A cung cấp khả năng làm việc rất lớn, chính vì vậy trước khi tiến hành cài đặt người dùng cần kiểm tra nhanh và đối chiều với hệ thống điện cần lắp đặt các thông tin sau:

• Xác định kiểu hệ thống điện: Selec MFM383A cho phép lựa chọn mạng điện 3 pha 3 dây (3P3W) hoặc 3 pha 4 dây (3P4W).
• Kiểm tra tỷ số CT: Dựa trên thông thông biến dòng, ví dụ CT đang sử dụng là 400/5A thì nhập CT Primary: 400A và CT Secondary: 5A, tương tự với loại CT 600/1A. Do MFM383A cung cấp cả đầu vào thứ cấp CT 1A và 5A, vì thế cần xác định và nhập chính xác tỷ số CT ảnh hưởng trực tiếp đến kết quả đo lường, hiển trị giá trị dòng điện, công suất và điện năng.
• Kiểm tra thứ tự pha: Đảm bảo các pha V1, V2, V3, N của đồng hồ Selec MFM383A đấu nối đúng theo sơ đồ mạch điện.
• Kiểm tra chiều CT: Biến dòng CT cũng phải được lắp đúng chiều P1/P2 và S1/S2, tránh đảo chiều dẫn đến sai công suất hoặc hệ số công suất.
• Chuẩn bị thông số RS485: Nếu bạn sử dụng model MFM383A-C, cần thu thập đầy đủ các thông số Slave ID, Baud Rate, Parity và Stop Bit để quá trình cài đặt diễn ra nhanh chóng, hiệu quả hơn.

Bảng kiểm tra nhanh trước khi cài đặt đồng hồ Selec MFM383A:

Sơ Đồ Đấu Dây Đồng Hồ Selec MFM383A

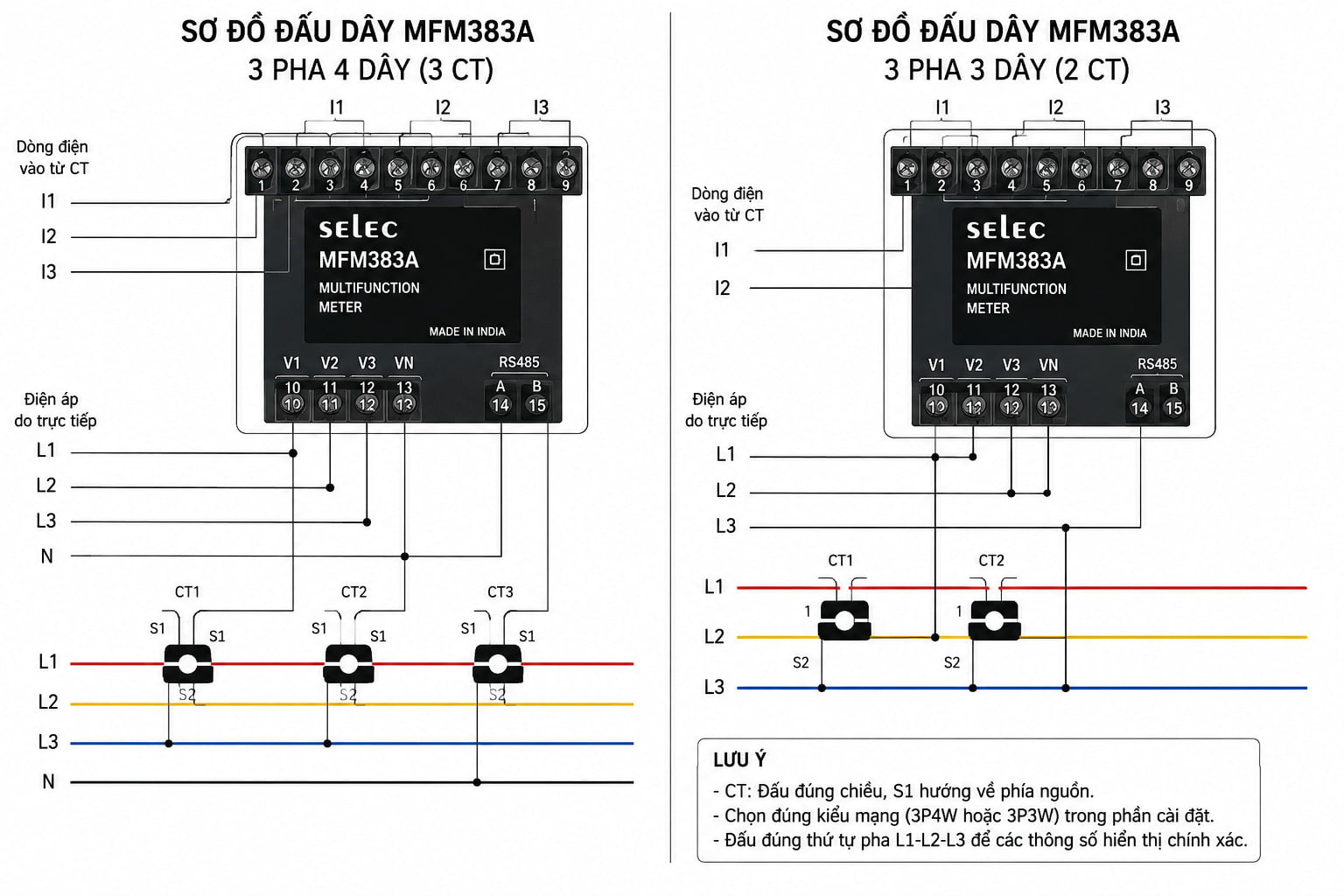

Dưới đây là sơ đồ đấu dây đồng hồ Selec MFM383A tương ứng với hai kiểu đấu dây phổ biến nhất bao gồm 3 pha 4 dây (3 CT) và 3 pha 3 dây (2 CT):

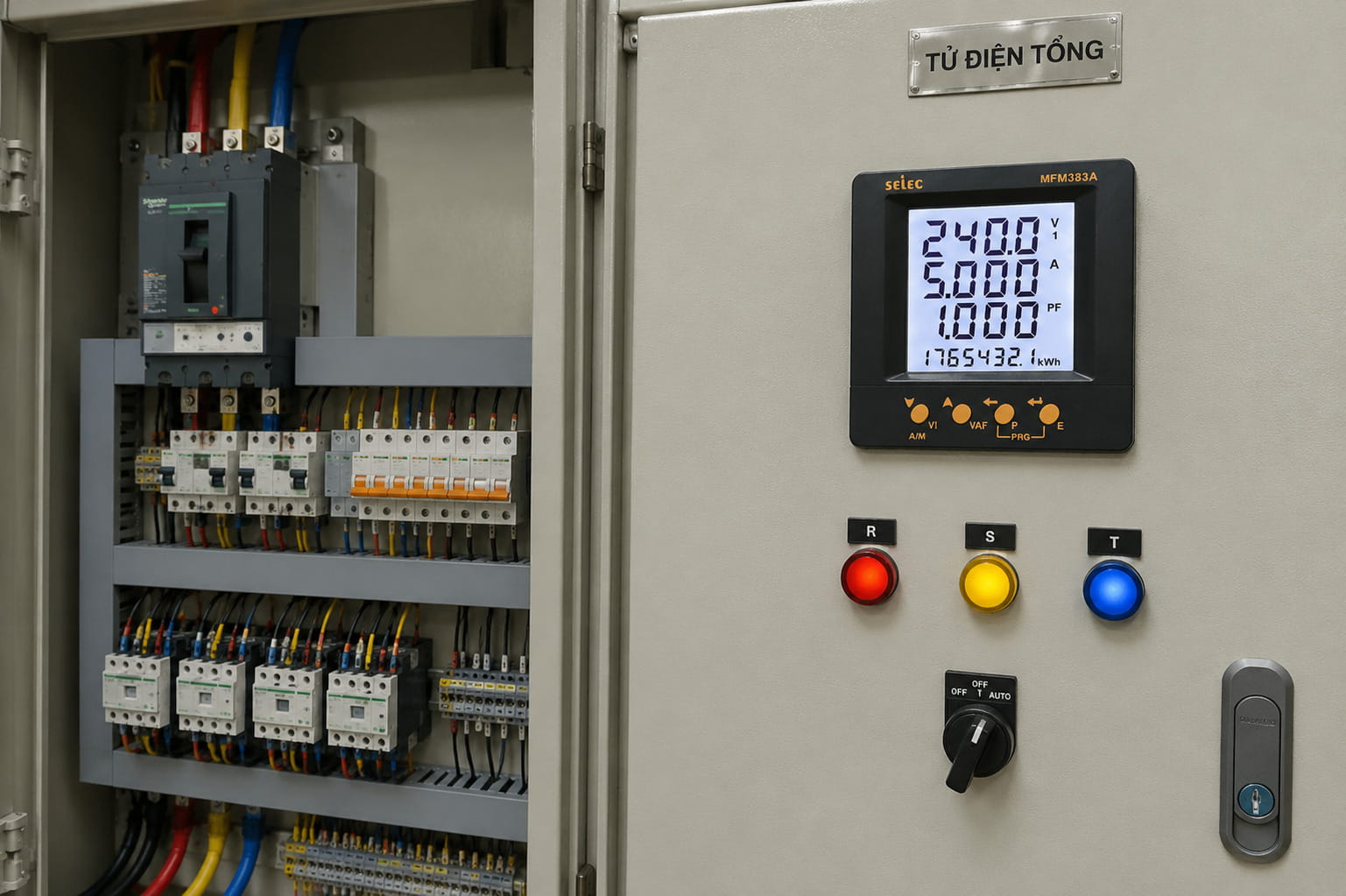

Lưu ý khi đấu dây đồng hồ Selec MFM383A:

1. Đảm bảo CT và điện áp cùng một pha, nghĩa là L1 ↔ I1, L2 ↔ I2, L3 ↔ I3.
2. Không đấu ngược chiều P1/P2 hoặc S1/S2 của CT.
3. Kiểm tra chắc chắn các mối nối dây điện trước khi cấp nguồn.
4. Chọn đúng Network 3P3W hoặc 3P4W trong phần cài đặt.
5. Nếu sử dụng đồng hồ Selec MFM383A-C, các chân RS485 phải được kết nối Modbus với PLC, HMI hoặc hệ thống giám sát. Đồng thời, với đường truyền RS485 dài điện trở kết thúc nên là 120Ω.
6. Tuyệt đối không được để hở mạch thứ cấp CT khi phía sơ cấp đang có dòng điện.
7. Sau khi cấp nguồn cho Selec MFM383A, nên sử dụng đồng hồ đo điện chuyên dụng (multimeter hoặc clamp meter) để so sánh giá trị của điện áp và dòng điện trên từng pha.

Hướng Dẫn Cài Đặt Đồng Hồ Selec MFM383A Chi Tiết, Từng Bước

Sau khi đã hoàn tất công đoạn đấu nối dây cho đồng hồ Selec MFM383A và tủ điện, bước tiếp theo là tiến hành cài đặt thiết bị. Theo hướng dẫn cài đặt đồng hồ Selec MFM383A của nhà sản xuất, quy trình thiết lập các thông số quan trọng sẽ được sắp xếp lần lược gồm Password → Network → CT Secondary → CT Primary → PT Secondary → PT Primary. Riêng đối với phiên bản RS485 còn có thêm bước Slave ID, Baud Rate, Parity và Stop Bit cho RS485 Modbus RTU. Cụ thể:

Hướng dẫn vào chế độ cài đặt Selec MFM383A

Như đã đề cập ở trên, để cài đặt đồng hồ Selec MFM383A trước tiên bạn cần biết chính xác các thông số Network, CT và PT đang sử dụng. Tuyệt đối không được thay đổi (tăng/giảm) nếu chưa xác định được. Sử dụng 4 phím điều khiển ▼, ▲, ← và ↵ để thay đổi cấu hình máy như sau:

1. Cấp nguồn và chờ đồng hồ hiển thị bình thường.
2. Nhấn giữ đồng thời phím ← và ↵ khoảng 3 giây.
3. Khi màn hình chuyển sang chế độ Configuration, nhập Password do nhà sản xuất cung cấp.
4. Sử dụng các phím:
   • ▼: Tăng giá trị.
   • ▲: Giảm giá trị.
   • ←: Quay về mục trước.
   • ↵: Lưu giá trị và chuyển sang mục tiếp theo.
5. Nhấn giữ ← + ↵ khoảng 3 giây để hoàn tất và thoát khỏi menu cài đặt.

Hướng dẫn cài Network cho Selec MFM383A

Công đoạn này giúp bạn thiết lập kiểu mạng điện cho đồng hồ Selec MFM383A 3P4W hoặc 3P3W trong Configuration Menu. Các bước thực hiện như sau:

1. Vào Configuration Menu.
2. Nhấn ↵ đến mục Network Selection.
3. Sử dụng ▼/▲ để lựa chọn
   • 3 pha 4 dây: 3P4W
   • 3 pha 3 dây: 3P3W
   • 2 pha 3 dây: 3P4W
   • 1 pha 2 dây:  3P4W
4. Nhấn ↵ để lưu và chuyển sang cài đặt CT.

Hướng dẫn cài tỷ số CR trên Selec MFM383A

Để đồng hồ hiển thị dòng điện và công suất chính xác, phải nhập đúng thông số ghi trên biến dòng CT.

1. Cài CT Secondary: Tại Config Page 3 – CT Secondary, bạn cần lựa chọn đúng thông số 1A hoặc 5A tương ứng CT đầu ra 1A hay 5A.
2. Cài CT Primary: Tiếp tục nhấn ↵ đến Config Page 4 – CT Primary, sau đó nhập dòng sơ cấp của CT.

Ví dụ:

Hướng dẫn cài PT trên Selec MFM383A

Đối với tủ điện có sử dụng máy biến áp, khi sử dụng đồng hồ Selec MFM383A bạn cũng cần nhập chính xác hai thông số PT Secondary (Điện áp thứ cấp của máy biến áp) và PT Primary (Điện áp sơ cấp của máy biến áp) bằng cách.

1. Đến Config Page 5 – PT Secondary.
2. Dùng ▼/▲ nhập giá trị điện áp thứ cấp.
3. Nhấn ↵ để lưu.
4. Sang Config Page 6 – PT Primary.
5. Nhập điện áp sơ cấp.
6. Nhấn ↵ để lưu.

Đối với trường hợp không có máy biến áp, tỷ số PT mặc định là 1:1.

Hướng dẫn cài RS485 Modbus cho Selec MFM383A-C

Đây là phần chỉ áp dụng cho phiên bản Selec MFM383A-C có hỗ trợ truyền thông RS485 Modbus RTU, với 1-255 địa chỉ và tốc độ truyền từ 300-19.200 bps. Với đồng hồ Selec MFM383A không được trang bị chức năng này, bạn có thể bỏ qua.

1. Cài Slave ID: Đi đến Config Page 7 – Slave ID, chọn địa chỉ từ 1 → 255, lưu ý không được đặt 2 thiết bị cùng một  Slave ID trên cùng đường truyền RS485. Ví dụ:
   • Đồng hồ số 1 → ID 1
   • Đồng hồ số 2 → ID 2
   • Đồng hồ số 3 → ID 3
2. Cài Baud Rate: Di chuyển đến Config Page 8 – Baud Rate đang ở giá trị mặc định là 9600 bps, hãy chọn giá trị phù hợp bao gồm 300, 600, 1200, 2400, 4800, 9600, 19200 bps.
3. Cài Parity: Tại Config Page 9 – Parity, bạn có thể lựa chọn một trong ba thông số None, Even hoặc Odd. Có thể lựa chọn mặc định None.
4.  Cài Stop Bit: Kiểm tra đúng Config Page 10 – Stop Bit chọn 1 hoặc 2, mặc định máy là 1.

Bảng Tóm Tắt Các Thông Số Cần Cài Đặt Trên MFM383A

Các Lỗi Thường Gặp Khi Cài Đặt Selec MFM383A Và Cách Khắc Phục

Trong quá trình cài đặt đồng hồ Selec MFM383A không thể tránh khỏi các sai lầm như  chọn sai Network, nhập sai tỷ số CT/PT, đấu ngược biến dòng hoặc cấu hình truyền thông chưa đồng nhất. Dưới đây là một số lỗi thường gặp và cách khắc phục nhanh chóng, chính xác:

1. Đồng hồ hiển thị dòng điện sai

Khi thấy thông số hiển thị trên đồng hồ Selec MFM383A chênh lệch lớn so với thực tế hoặc kết quả kiểm tra bằng ampe kìm chuyên dụng, ngay lập tức bạn cần kiểm tra lại:

• CT Primary có đúng với biến dòng thực tế hay không.
• CT Secondary đã chọn đúng 1A hoặc 5A chưa.
• CT của từng pha có đấu đúng vào đầu vào dòng tương ứng.
• Kiểm tra dây S1/S2 từ CT đến đồng hồ.

2. Đồng hồ hiển thị công suất âm

Đây là trường hợp phổ biến trong thực tế, ngay sau khi đấu nối dây điện và cấp nguồn cho MFM383A. Nguyên nhân chủ yếu là do chiều biến dòng hoặc thứ tự pha không chính xác, bạn cần kiểm tra:

• Chiều lắp P1 → P2 của CT.
• Đầu dây S1/S2 có bị đảo không.
• CT của L1, L2, L3 có đi cùng điện áp L1, L2, L3 hay không.

3. Điện áp hiển thị sai

Hãy bắt đầu lại quy trình cài đặt đồng hồ Selec MFM383A để loại bỏ những trường hợp đã thực hiện đúng, tiết kiệm thời gian:

• Đã chọn đúng Network 3P3W hoặc 3P4W chưa.
• PT Primary và PT Secondary có đúng với PT thực tế không.
• Các dây V1, V2, V3 và N có đấu đúng vị trí.
• Có mất pha hoặc mất dây Neutral hay không.

4. Hệ số công suất PF bất thường

Có thể xuất hiện PF rất thấp, âm hoặc thay đổi bất thường trong khi tải vẫn hoạt động bình thường. Để khắc phục tình trạng này bạn cần kiểm tra lần lượt thứ tự pha → mapping điện áp/CT → chiều CT → Network.

5. Không vào được menu cài đặt

Đối với những người mới hoặc chưa tìm hiểu kỹ hướng dẫn cài đặt đồng hồ Selec MFM383A sẽ thường không biết cách mở menu cài đặt. Bên cạnh đó, khác với các thiết bị đo lường phổ thông được trang bị các phím chức năng để cài đặt. Để vào được menu cài đặt của MFM383A bạn cần thực hiện đúng thao tác nhấn giữ ← + ↵ khoảng 3 giây và nhập đúng Password do nhà sản xuất công bố hoặc đã đổi trước đó.

Wetech Việt hy vọng thông qua bài viết hướng dẫn cài đặt đồng hồ Selec MFM383A trên đây đã giúp độc giả hiểu rõ về cách làm cụ thể, chính xác. Nếu quý khách hàng muốn nhận hỗ trợ tư vấn lựa chọn đồng hồ đo điện phù hợp với hệ thống điện công nghiệp, cũng như hướng dẫn lắp đặt đồng hồ Selec MFM383A đạt chuẩn kỹ thuật và đảm bảo an toàn điện. Đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ miễn phí.
