Cuộn Dây Quạt Điện Senko Bị Hỏng? Nguyên Nhân & Cách Khắc Phục

Cuộn dây quạt điện Senko là bộ phận quan trọng trong hệ thống động cơ điện (hay còn gọi là motor) của các dòng quạt thương hiệu Senko. Sau một thời gian dài sử dụng liên tục, bộ phận này sẽ có nguy cơ xuống cấp rất dễ xảy ra chập cháy, hư hỏng, khiến cho hiệu suất hoạt động của quạt bị suy giảm, thậm chí là không hoạt động. Bài viết dưới đây, hãy cùng Wetech Việt tìm hiểu chi tiết nguyên nhân, dấu hiệu và cách khắc phục kịp thời, hiệu quả để không ảnh hưởng đến trải nghiệm và chất lượng của sống của bạn.

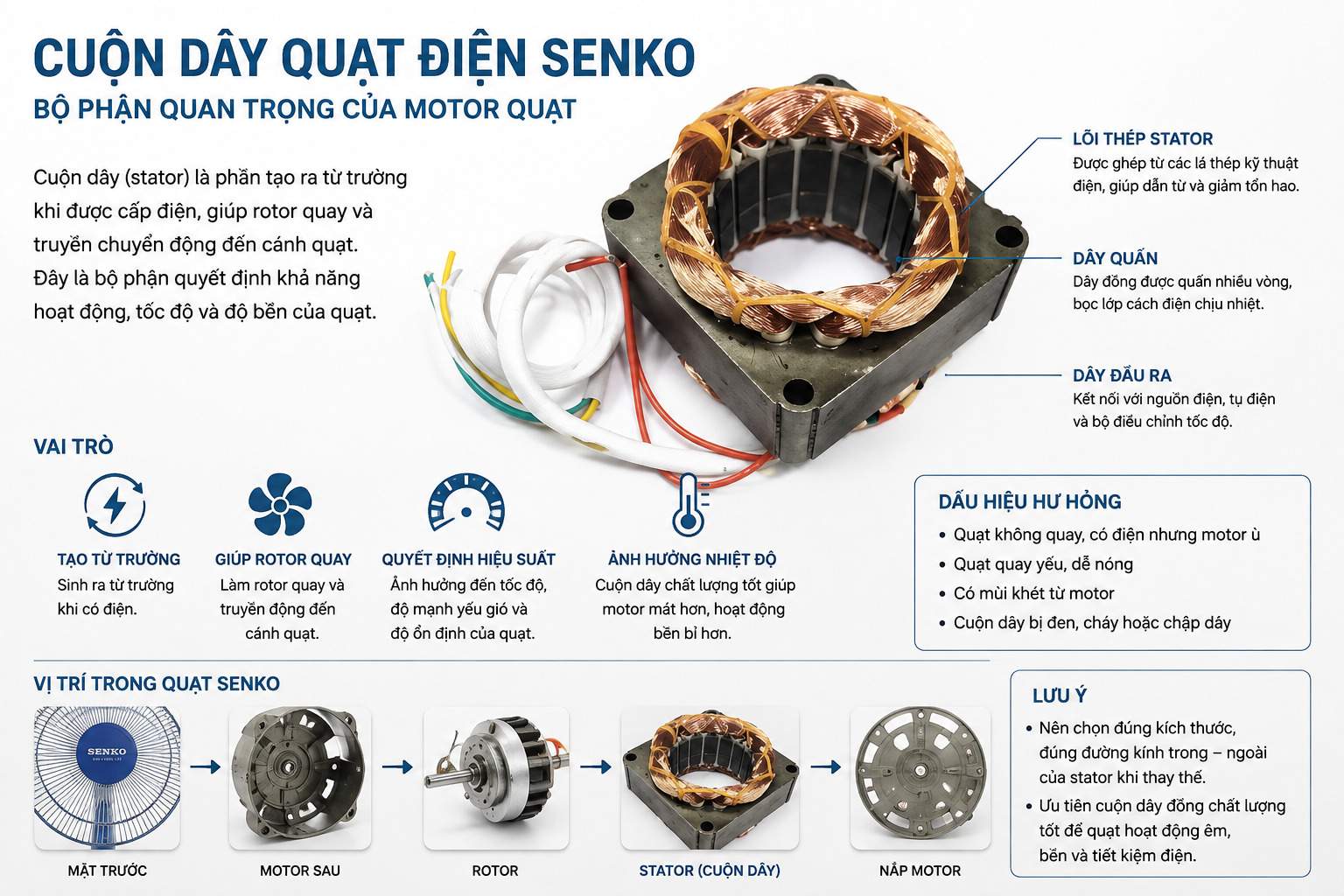

Cuộn Dây Quạt Điện Senko Là Gì?

Đầu tiên, để kiểm tra và thực hiện các thao tác trên cuộn dây quạt điện Senko đảm bảo an toàn và đúng kỹ thuật, chúng ta hãy cùng điểm qua đôi nét về khái niệm, cấu tạo và vị trí của bộ phận này trong một chiếc quạt điện Senko hoàn chỉnh.

Cuộn dây quạt Senko là một trong những thành phần quan trọng của bộ phận motor quạt, có nhiệm vụ tạo ra động lực để điều khiển cánh quạt quay tạo ra luồng gió mát tỏa ra khắp không gian trong phòng. Nguyên lý hoạt động của cuộn dây quạt điện Senko là cảm ứng điện từ và tạo từ trường quay để chuyển đổi điện năng thành cơ năng. Để duy trì hiệu suất hoạt động vượt trội, bền bỉ theo thời gian, bộ phận này được cấu tạo từ các thành phần chính như:

1. Dây quấn: Là một đoạn dây đồng hoặc nhôm được quấn nhiều vòng xung quanh lõi stator và được tráng một lớp men cách điện bên ngoài.
2. Lõi thép (stator): Dùng để dẫn từ trường được tạo ra từ cuộn dây đến mạch điều khiển của motor.
3. Các bối dây: Chúng ta thường thấy trên mỗi chiếc quạt Senko có nhiều tốc độ gió và chức năng chuyên dụng. Bộ phận này được bố trí theo từng rãnh của stator, để tạo ra các cuộn làm việc và cuộn phụ chuyên dụng tương ứng với các cấp độ gió và chức năng riêng biệt.
4. Dây đầu ra: Được kết nối trực tiếp với nguồn điện, tụ điện và bộ điều chỉnh tốc độ của quạt.
5. Vật liệu bảo vệ cuộn dây: Thường là các loại dây buộc, ống gen hoặc lớp vecni cách điện để bảo vệ an toàn cho cuộn dây hoạt động khỏi các tác động bên ngoài như bụi bẩn, hơi nước và va đập.

Thương hiệu Senko cung cấp nhiều dòng quạt điện khác nhau, chính vì thế tùy từng loại model mà kích thước, số vòng dây, tiết diện, cách đấu và số lượng dây đầu ra của cuộn dây quạt Senko có thể không giống nhau. Tuy nhiên, khi tháo lắp, sửa chữa quạt bạn sẽ nhận thấy bộ phận này chủ yếu được đặt bên trong cụm motor phía sau cánh quạt. Điều này giúp phù hợp với sơ đồ đấu dây của quạt Senko theo từng bước cấp nguồn điện → stator sinh ra từ trường tác động lên rotor → trục rotor chuyển động → cánh quạt tạo ra gió.

Dấu Hiệu Cuộn Dây Quạt Senko Bị Hỏng Hoặc Cháy

Khi cuộn dây quạt điện Senko bị hỏng hoặc cháy thường sẽ xuất hiện các dấu hiệu khá rõ rệt dưới đây:

• Quạt Senko không quay khi được cấp nguồn: Nếu đi kèm với mùi khét và có khói bốc lên là dấu hiệu rõ nét nhất cuộn dây quạt điện Senko bị hỏng. Lớp sơn cách điện bọc quanh các vòng dây đồng/nhôm bị nhiệt độ cao làm nóng chảy, khiến cho các vòng dây chạm vào nhau tạo nên hiện tượng chập vòng ngắn mạch dẫn đến sinh ra nhiệt lượng lớn.
• Cánh quạt quay rất chậm, ì ạch hoặc không tự quay được: Đây là dấu hiệu tiền hư hỏng, chập mạch của cuộn dây quạt điện Senko. Lượng từ trường khởi động sinh ra không đủ do nhiều nguyên nhân khác nhau, kéo theo không cung cấp đủ từ trường làm việc. Cho nên khi bạn bật quạt mà cánh quạt khởi động rất lâu, phải tác động lực mồi thì cánh mới quay. Nếu kéo dài rất dễ dẫn đến hư hỏng, thấm chí là cháy cuộn dây.
• Bầu quạt nóng bất thường: Khi sờ tay chạm vào lớp vỏ nhựa của bầu quạt, bạn sẽ cảm thấy hơi ấm nhẹ hoặc nóng ran rõ rệt, do nhiệt độ bên trong cuộn dây tăng cao.
• Cầu chì nhiệt hoặc aptomat tổng bị nhảy: Đối với các dòng quạt Senko hiện đại hoặc công suất cao, thường được trang bị cầu chì nhiệt bảo vệ để nâng cao hiệu quả phòng ngừa sự cố. Nguyên lý hoạt động của bộ phận này là khi cuộn dây nóng lên sẽ làm đứt cầu chì trực tiếp ngắt mạch điện từ nguồn điện dẫn đến thiết bị. Từ đó, khiến cho quạt không thể hoạt động dù đã cắm điện.
• Giá trị đo điện trở bất thường: Kết quả hiển thị bằng đồng hồ vạn năng hoặc ampe kìm đo điện chuyên dụng điện trở rất lớn hoặc sụt giảm nghiêm trọng, đều là dấu hiệu cho thấy cuộn dây quạt điện Senko bị hỏng.

Nguyên Nhân Khiến Cuộn Dây Quạt Điện Senko Bị Cháy

Trên thực tế, có rất nhiều nguyên nhân dẫn đến cuộn dây quạt điện Senko bị hỏng, cháy. Trong đó, phổ biến nhất là do các trường hợp dưới đây:

1. Quạt bị kẹt trục, khô dầu mỡ: Đây là nguyên nhân phổ biến nhất, do không được vệ sinh quạt Senko, tra dầu bôi trơn chuyên dụng định kỳ, khiến cho trục và bạc thau/bạc đạn bị khô cứng do ma sát. Do đó, việc di chuyển của rotor trở nên khó khăn hơn và kéo dài dẫn đến hỏng cuộn dây.
2. Hoạt động liên tục quá tải trong thời gian dài: Đặc biệt là vào những ngày cao điểm, bắt buộc phải sử dụng quạt Senko thường xuyên, liên tục khiến một phần điện năng và động năng chuyển thành nhiệt năng nhưng không thể thoát ra bên ngoài sẽ làm cháy lớp vỏ, sơn cách điện.
3. Nguồn điện không ổn định hoặc sét đánh lan truyền: Dòng điện xung kích cực lớn từ bên ngoài lan truyền qua đường dây dẫn điện sẽ phá hủy và đánh thủng các vật liệu mỏng manh bên trong quạt, bao gồm cả vòng dây đồng bên trong stator.
4. Tụ điện khởi động bị giảm trị số hoặc bị khô: Tụ điện đóng vai trò quan trọng trong việc tạo ra lệch pha để mô-men khởi động hoạt động. Khi tụ bị yếu hoặc hỏng, sẽ dẫn đến lực đẩy ban đầu không đủ để làm rotor quay.
5. Tác động của môi trường: Bao gồm các yếu tố bụi ẩm, hơi nước tích tụ dày đặt bên trong quạt sẽ gây cản trở hoặc rò điện, phóng điện cục bộ dẫn đến chập cháy cuộn dây quạt điện Senko.

Đọc thêm: Nguyên Nhân Và Cách Khắc Phục Quạt Senko Bị Yếu Dứt Điểm

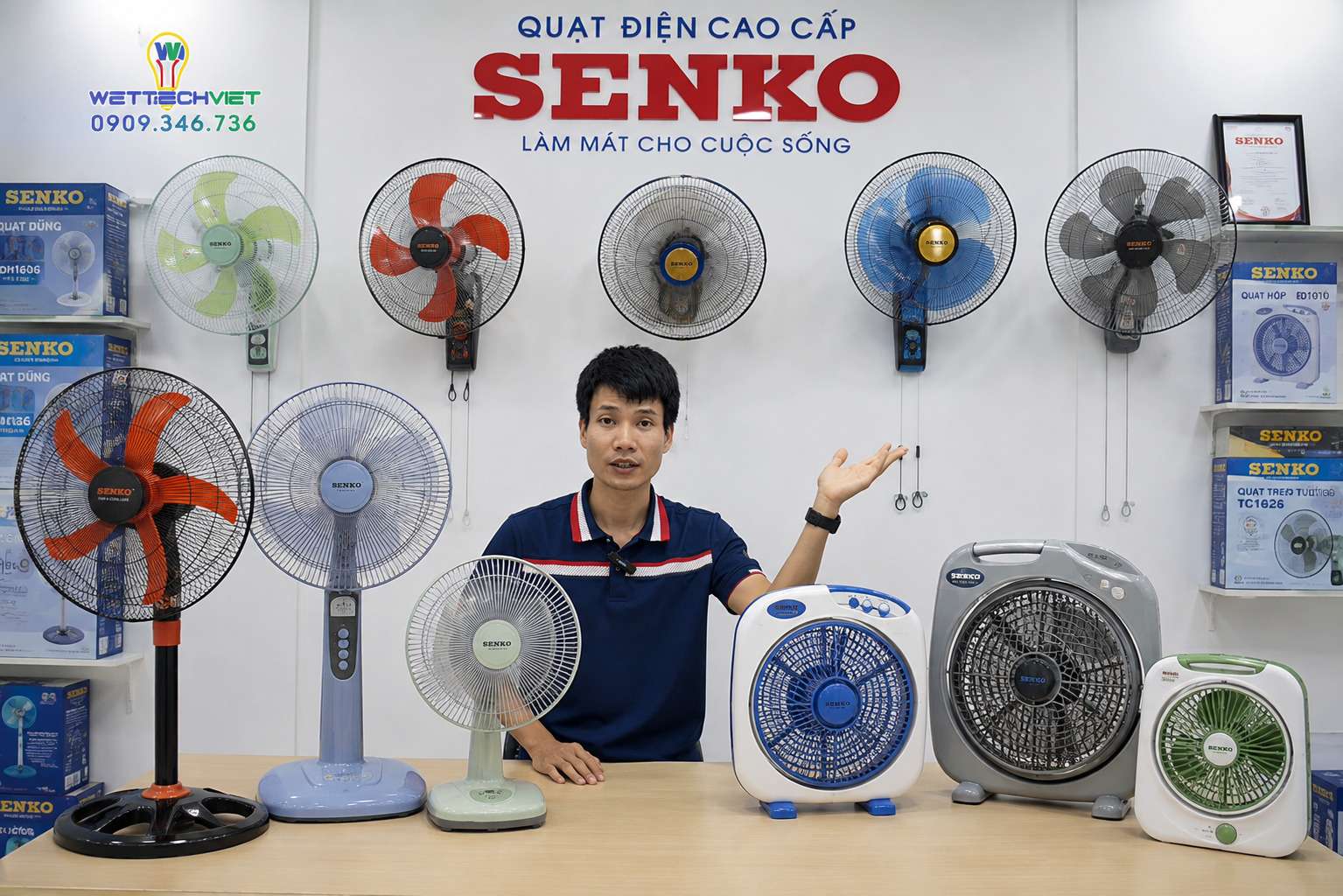

Các Loại Cuộn Dây Quạt Senko Phổ Biến Hiện Nay

Hiện nay các loại cuộn dây quạt điện Senko phổ biến trên thị trường chủ yếu được phân loại dựa trên dòng quạt và chất liệu. Cụ thể:

Phân loại theo dòng quạt Senko

Bao gồm:

• Cuộn dây quạt bàn, quạt hộp Senko: Kích thước lõi nhỏ, tối ưu cho các thiết bị quạt có công suất hoạt động dao động từ 35W đến 40W và sải cánh từ 30cm – 35cm.
• Cuộn dây quạt lỡ, quạt đứng Senko: Đây là dòng quạt phổ biến nhất trên thị trường, thường sử dụng cuộn dây có lõi dày dặn hơn để đảm bảo khả năng tạo ra lưu lượng gió lớn.
• Cuộn dây quạt treo tường Senko: Hầu hết được trang bị cuộn dây quạt điện Senko chuyên dụng, với phần dây chờ đấu nối trực tiếp với hệ thống mạch điều khiển từ xa hoặc hộp số, tùy vào từng dòng máy.

Phân loại theo chất liệu

Chủ yếu tập trung vào cuộn dây lõi đồng và lõi nhôm, chi tiết:

• Cuộn dây lõi đồng 100%: Hầu hết các dòng sản phẩm quạt Senko hiện đại, cao cấp đều sử dụng cuộn dây được làm từ đồng nguyên chất 100%. Cuộn dây này mang đến hàng hoạt các ưu điểm vượt trội như bền bỉ, khả năng chịu nhiệt cực tốt, điện trở thấp, từ đó giúp quạt chạy êm và ít sinh nhiệt hơn, từ đó giúp tiết kiệm điện và kéo dài tuổi thọ của sản phẩm.
• Cuộn dây lõi nhôm: Chỉ thường xuất hiện ở các dòng quạt truyền thống, lâu đời, nhờ có giá thành rẻ, giúp tiết kiệm tối đa chi phí mua sắm và thay thế. Tuy nhiên, cuộn dây quạt điện Senko được làm từ nhôm hoặc pha nhôm có tuổi thọ kém hơn đồng do khả năng chịu đựng kém.

Cách Xác Định Cuộn Dây Phù Hợp Với Quạt Senko

Để đảm bảo quạt Senko sau khi được thay mới hoạt động ổn định, hiệu quả như lúc ban đầu, việc lựa chọn đúng loại cuộn dây quạt điện Senko phù hợp chiếm tỷ lệ rất lớn đến sự thành bại của công việc. Dưới đây là quy trình xác định cuộn dây phù hợp với thiết bị quạt Senko cần thay thế bao gồm thao tác đo đạc và đối chiếu:

1. Đo bề dày của lõi sắt: Sử dụng thước kẹp chuyên dụng để đo độ dày của chồng lá thép stator. các bề dày lõi cuộn dây quạt điện Senko phổ biến trên thị trường là 1.6cm, 1.8cm, 2.0cm và 2.2cm. Đồng thời, kích thước phải tương thích với không gian và ốc cố định bên trong bầu quạt.
2. Đo đường kính trong của lỗ rãnh stator: Đây chính là khoảng trống cần thiết để lắp đặt rotor quay và bên trong stator. Chính vì thế, đảm bảo lựa chọn kích thước này phải chính xác tuyệt đối để tránh tình trạng rotor bị cạ cốt, chạm vào lõi thép gây kẹt cứng động cơ.
3. Kiểm tra hình dáng và vị trí lỗ bắt ốc: Hãy chụp lại ảnh các vị trí tai bắt vít cố định stator của cuộn dây quạt điện Senko cũ và so sánh trực tiếp với stator mới để đảm bảo trùng khớp, vừa vẹn.
4. Kiểm tra số lượng đầu dây ra: Bao gồm 1 dây chung, 3 dây số (có thể nhiều hơn, tùy loại quạt) và 2 dây đấu tụ điện.

Tham khảo: Hướng Dẫn Cách Đấu Dây Quạt Đảo Senko An Toàn Và Dễ Làm

Hướng Dẫn Kiểm Tra Cuộn Dây Quạt Senko Trước Khi Thay

Trước khi lắp đặt cuộn dây quạt điện Senko vào bên trong, hoặc mới chỉ dừng lại ở bước tháo dỡ toàn bộ động cơ, bạn cần phải kiểm tra lại một lần nữa. Công đoạn này nhằm mục đích chẩn đoán và loại trừ nguyên nhân quạt bị hỏng do các linh kiện khác, tránh thay sai dẫn đến lãng phí mà quạt vẫn không thể hoạt động.

• Trước hết, cần kiểm tra tụ điện đảm bảo không bị suy giảm trị số (hiện tượng quan sát được: phồng, rò rỉ dầu hoặc mất điện dung). Để chắc chắn, bạn nên sử dụng đồng hồ vạn năng để kiểm tra điện dung của tụ, xem có nằm trong khoảng 1.2μF đến 1.5μF.
• Tiếp theo, kiểm tra trục và bạc thau xem có dấu hiệu nặng sượng, hay kẹt cứng hay không. Nếu có hãy ngay lập tức tra dầu bôi trơn định kỳ vào các vị trí chuyển động, đây cũng là một trong các bước quan trọng của công tác bảo trì, bảo dưỡng quạt định kỳ.
• Cuối cùng, kiểm tra thông mạch cho các dây (chung và số) để phát hiện sớm dòng điện rò rỉ.

Các thao tác chuẩn bị trước khi thay thế cuộn dây quạt điện Senko không chỉ là một công đoạn trong quá trình làm việc, mà còn là điều kiện tiên quyết để bảo vệ an toàn cho cả bạn và thiết bị trong quá trình thực hiện, tránh các sự cố nguy hiểm ngoài ý muốn.

Hướng Dẫn Cách Thay Thế Cuộn Dây Quạt Điện Senko Tại Nhà Chi Tiết, Chuẩn Kỹ Thuật

Nếu tất cả mọi thứ đã chuẩn bị sẵn sàng, bạn có thể bắt tay ngay vào quy trình thay thế cuộn dây quạt điện Senko chuẩn kỹ thuật dưới đây:

1. Chuẩn bị dụng cụ: Bao gồm:
   • Cuộn dây stator quạt Senko mới đúng kích thước lõi với cuộn dây cũ đã hỏng.
   • Kìm cắt dây, kìm mỏ nhọn.
   • Mỏ hàn điện, chì hàn và nhựa thông (hoặc ống gen cách điện co nhiệt).
   • Dầu bôi trơn chuyên dụng, có thể lựa chọn dầu máy may hoặc mỡ bò chịu nhiệt nhẹ.
   • Băng dính cách điện hoặc bật lửa để cố định mối nối không bị di chuyển, gây rò rỉ điện.
2. Tháo rời vỏ và lồng cánh quạt: Thứ tự các bước thao tác an toàn là:
   • Rút phích cắm điện của quạt Senko ra khỏi khỏi ổ cắm điện.
   • Tháo đai ốc khóa của các lồng quạt trước và sau để tháo cánh quạt Senko ra khỏi trục.
   • Tháo núm vặn tua năng và đai ốc cố định vỏ ốp bầu quạt phía sau quạt để mở khoang chứa động cơ.
3. Tháo cụm Rotor để lấy Stator bị hỏng ra khỏi bầu quạt:
   • Trước hết, phải rút giắc cắm nguồn hoặc mỏ hàn (tùy loại) để gỡ các mối nối dây điện giữa cuộn stator với dây nguồn và hộp số.
   • Vặn các con ốc giữ mặt bích của vỏ bọc motor.
   • Rút nhẹ nhàng cụm rotor ra khỏi lòng cuộn stator.
   • Tháo các ốc vít cố định thân cuộn stator ra khỏi khung vỏ nhựa bầu quạt để lấy cuộn hỏng.
4. Lắp cuộn dây quạt điện Senko mới đúng kỹ thuật:
   • Đặt cuộn dây stator Senko mới vào đúng vị trí định vị trên khung vỏ bầu quạt.
   • Siết chặt các ốc vít cố định sao cho stator nằm cân đối trung tâm, giúp không bị lệch và cọ sát khi đưa rotor.
5. Đấu nối hệ thống dây điện: Đến đây bạn chỉ cần làm ngược lại các thao tác để lấy stator bị hỏng ra khỏi rotor và bầu quạt, thay vào đó là cố định.
6. Cắm điện và chạy thử để kiểm tra quạt Senko đã hoạt động bình thường trở lại hay chưa.

Lưu ý: Toàn bộ quá trình thay thế cuộn dây quạt điện Senko mới đòi hỏi sự tỉ mỉ trong mọi khâu, công đoạn. Đồng thời bắt buộc bạn phải nắm vững kiến thức và kỹ năng thực hiện đúng kỹ thuật, cũng như đảm bảo an toàn là trên hết. Chính vì vậy, nếu bạn chưa thật sự biết cách làm rõ ràng, tốt nhất là mang quạt đến trung tâm, cửa hàng sửa chữa quạt Senko chuyên nghiệp để được kiểm tra và khắc phục hiệu quả.

Kết luận: Trên đây là bộ thông tin và hướng dẫn chi tiết cách thay mới cuộn dây quạt điện Senko khi bị hỏng. Nếu quý khách hàng muốn biết thêm thông tin chi tiết, hay tham khảo, mua sắm một chiếc quạt điện Senko mới để cải thiện chất lượng cuộc sống trong trường hợp thiết bị đã quá cũ. Hãy liên hệ ngay với Wetech Việt để được hỗ trợ tư vấn tận tình và báo giá ưu đãi. Với nhiều năm kinh nghiệm và là nhà phân phối chính hãng của thương hiệu Senko, chúng tôi cam kết sẽ mang đến cho quý khách hàng giải pháp chất lượng, tối ưu mọi phương diện.
