Cách Đấu Điện 1 Công Tắc 2 Ổ Cắm Sino Đúng Sơ Đồ, An Toàn

Cách đấu điện 1 công tắc 2 ổ cắm Sino là nội dung được nhiều gia đình và thợ điện mới quan tâm khi lắp đặt bảng điện dân dụng. Việc đấu đúng sơ đồ không chỉ giúp công tắc và ổ cắm hoạt động ổn định mà còn hạn chế nguy cơ chập cháy, rò điện. Trong bài viết này, Wetech Việt sẽ hướng dẫn chi tiết cách xác định dây pha, dây trung tính, cách nối từng thiết bị và những lưu ý an toàn quan trọng khi thi công.

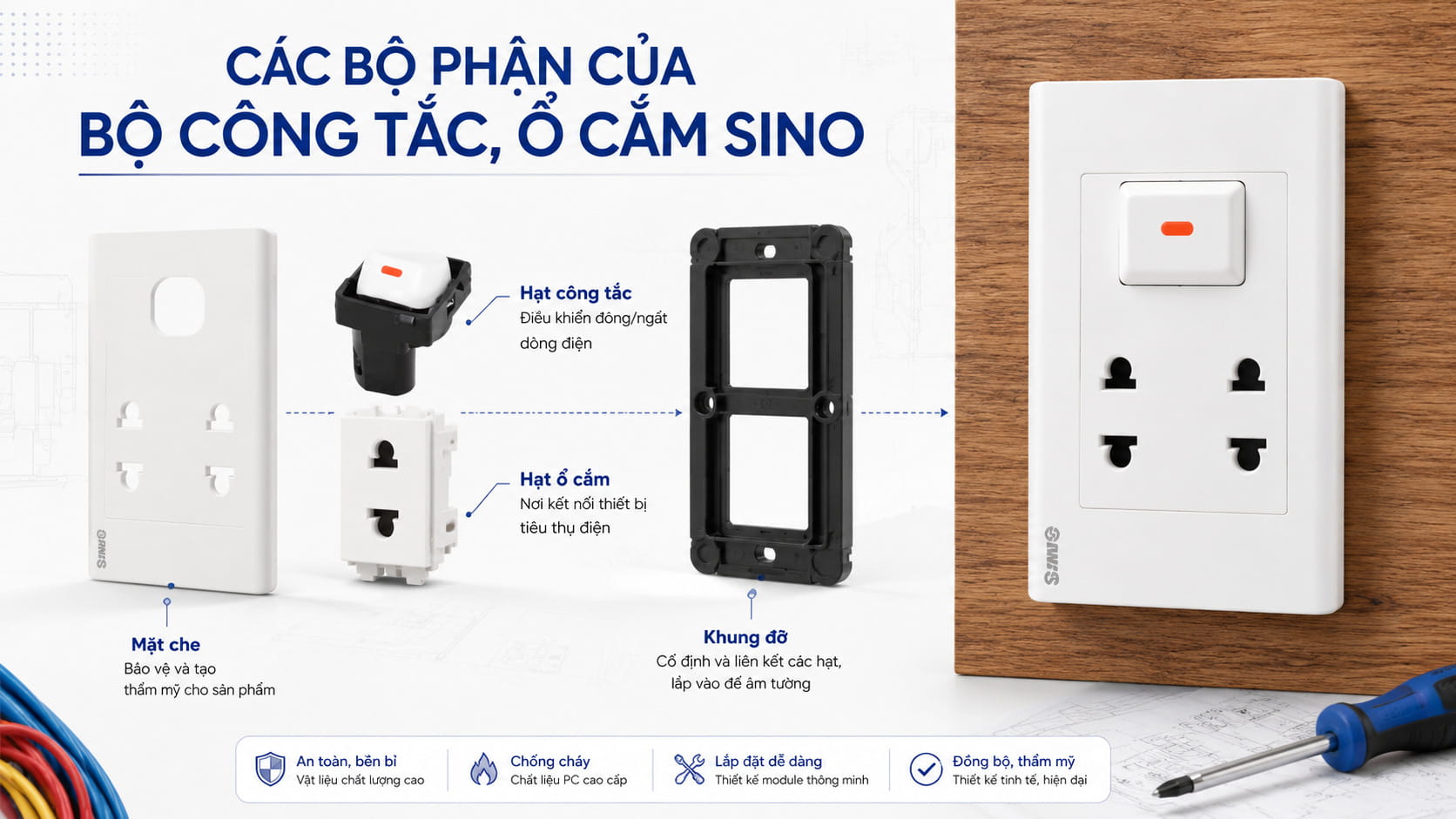

Bộ 1 Công Tắc 2 Ổ Cắm Sino Gồm Những Thiết Bị Nào?

Trước khi bắt tay vào việc thực hành cách đấu điện 1 công tắc 2 ổ cắm Sino, chúng ta cần hiểu rõ về các thành phần cấu tạo nên bộ sản phẩm này. Sino là một thương hiệu thiết bị điện quốc dân tại Việt Nam, nổi tiếng với độ bền bỉ, dễ lắp đặt và giá thành vô cùng hợp lý. Một bộ bảng điện hoàn chỉnh thông thường sẽ bao gồm các linh kiện rời được lắp ráp lại với nhau:

1. Mặt nạ (Mặt công tắc/ổ cắm): Đây là phần khung nhựa ốp bên ngoài bề mặt tường, có tác dụng thẩm mỹ và che chắn các bộ phận mang điện bên trong. Đối với bộ 1 công tắc 2 ổ cắm, bạn sẽ cần một mặt nạ loại 3 lỗ (có thể là mặt chữ nhật hoặc mặt vuông tùy thuộc vào dòng sản phẩm như Sino Vanlock hay Sino S18).
2. Hạt công tắc 1 chiều: Đây là thiết bị đóng/ngắt mạch điện, thường được dùng để điều khiển 1 thiết bị tải (chủ yếu là bóng đèn). Hạt công tắc Sino thường có chấm phản quang nhỏ để dễ nhận diện trong bóng tối. Mặt sau của hạt có 2 cực để nối dây điện (1 cực vào và 1 cực ra).
3. Hạt ổ cắm (2 chiếc): Là nơi cung cấp nguồn điện cho các thiết bị sử dụng điện. Hạt ổ cắm Sino thường được thiết kế 2 chấu hoặc 3 chấu đa năng, có màn che an toàn bằng nhựa dẻo bên trong để chống trẻ em thọc tay vào. Mặt sau của mỗi hạt ổ cắm thường có các ngàm kẹp hoặc ốc vít tương ứng với 2 cực L (Nóng) và N (Nguội).
4. Đế âm hoặc Đế nổi: Là hộp nhựa được chôn vào tường (đế âm) hoặc gắn nổi trên bề mặt tường (đế nổi) dùng để chứa các đoạn dây điện nối và cố định mặt nạ.

Việc thiết kế dạng hạt rời giúp người dùng dễ dàng thay thế chỉ một linh kiện bị hỏng mà không cần phải vứt bỏ toàn bộ bảng điện.

Nguyên Lý Hoạt Động Của Mạch 1 Công Tắc 2 Ổ Cắm Sino

Để thực hiện cách đấu điện 1 công tắc 2 ổ cắm Sino chính xác, yếu tố cốt lõi là bạn phải hiểu được đường đi của dòng điện. Mạng điện dân dụng tại Việt Nam sử dụng điện áp 220V xoay chiều, bao gồm 2 dây dẫn chính:

• Dây Pha (Dây nóng – Ký hiệu L): Là dây mang dòng điện, có điện áp. Khi chạm bút thử điện vào, đèn của bút sẽ sáng. Dây này cực kỳ nguy hiểm và gây giật.
• Dây Trung tính (Dây nguội – Ký hiệu N): Là dây không mang điện áp (điện áp bằng 0V so với đất). Chạm bút thử điện vào dây này sẽ không sáng đèn. Dây này có nhiệm vụ khép kín mạch điện để dòng điện có thể chạy qua thiết bị.

Nguyên lý hoạt động của cụm 1 công tắc 2 ổ cắm như sau:

• Đối với 2 ổ cắm: Để bất kỳ thiết bị nào cắm vào ổ cũng hoạt động được, ổ cắm phải được cung cấp đồng thời cả Dây Nóng (L) và Dây Nguội (N). Hai ổ cắm này sẽ được đấu song song với nguồn điện, nghĩa là chúng hoạt động hoàn toàn độc lập với nhau và độc lập với công tắc.
• Đối với công tắc điều khiển đèn: Nguyên tắc bất di bất dịch trong an toàn điện là Công tắc luôn phải được đấu trên dây Nóng (dây Pha). Nguồn điện nóng đi vào cực thứ nhất của công tắc. Khi bạn bật công tắc, thanh kim loại bên trong sẽ nối thông mạch, đưa dòng điện nóng ra cực thứ hai và chạy tới bóng đèn. Dây nguội của bóng đèn sẽ được đấu thẳng trực tiếp vào hệ thống dây nguội chung của nguồn, không đi qua công tắc.

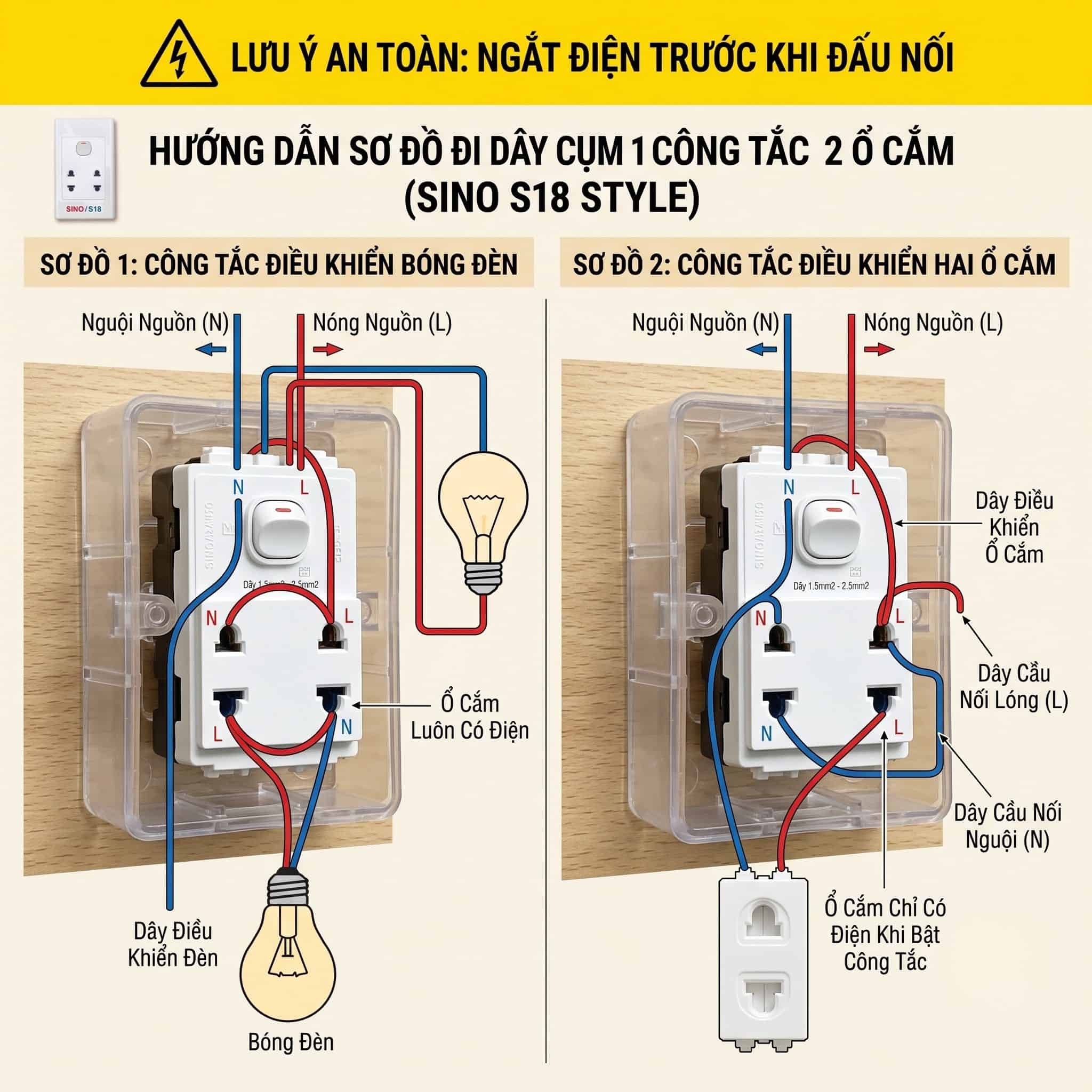

Sơ Đồ Đấu Điện 1 Công Tắc 2 Ổ Cắm Sino

Mặc dù không thể trình bày hình ảnh trực tiếp tại đây, nhưng bạn có thể hình dung sơ đồ mạch điện này thông qua sự mô tả đường đi của các sợi dây một cách trực quan như sau:

1. Đường đi của Dây Nguội (N): Dây nguội từ nguồn điện chính (sau aptomat) kéo đến bảng điện. Tại đây, dây nguội được nối trực tiếp vào 1 cực (ký hiệu N) của Ổ cắm số 1, sau đó nối cầu tiếp sang cực (ký hiệu N) của Ổ cắm số 2. Từ điểm này (hoặc từ một hộp nối trên trần), một nhánh dây nguội khác sẽ chạy thẳng lên bóng đèn.
2. Đường đi của Dây Nóng (L): Dây nóng từ nguồn điện chính kéo đến bảng điện. Nó được đưa thẳng vào cực (ký hiệu L) của Ổ cắm số 1. Từ cực L của Ổ cắm số 1, bạn dùng một đoạn dây điện ngắn (gọi là dây cầu) nối sang cực L của Ổ cắm số 2. Tiếp tục dùng một đoạn dây cầu nữa nối từ cực L của Ổ cắm số 2 sang cực đầu vào của Công tắc.
3. Đường đi của Dây Khiển (Dây ra đèn): Từ cực đầu ra còn lại của Công tắc, bạn kéo một đường dây dẫn thẳng lên cực còn lại của bóng đèn.

Như vậy, khi nhìn vào sơ đồ, bạn sẽ thấy dây Nóng sẽ cấp nguồn cho cả 3 thiết bị (2 ổ, 1 công), dây Nguội chỉ cấp cho 2 ổ cắm, còn dây khiển thì nối từ công tắc ra tải.

Dụng Cụ Và Vật Tư Cần Chuẩn Bị

Quá trình thi công sẽ diễn ra suôn sẻ và an toàn nếu bạn chuẩn bị đầy đủ các vật tư, đồ nghề chuyên dụng. Đừng cố gắng dùng tay không hay các vật dụng tạm bợ để đấu nối vì điện luôn tiềm ẩn nguy hiểm khôn lường.

• Bộ sản phẩm Sino: Gồm mặt nạ 3 lỗ, 1 hạt công tắc, 2 hạt ổ cắm (như đã phân tích ở phần trên).
• Bút thử điện: Đây là vật bất ly thân và là “bùa hộ mệnh” của người làm điện. Phải đảm bảo bút thử điện vẫn đang hoạt động tốt.
• Kìm tuốt dây điện: Giúp tuốt vỏ bọc cách điện nhanh chóng, chính xác mà không làm đứt lõi đồng bên trong. Nếu không có kìm chuyên dụng, bạn có thể dùng kìm điện thông thường kết hợp với dao rọc giấy, nhưng cần cẩn thận thao tác.
• Tua vít (Tuốc nơ vít): Cần chuẩn bị cả loại đầu dẹp (hai cạnh) và đầu ba-ke (bốn cạnh) kích thước vừa vặn với ốc vít trên thiết bị Sino. Loại có cán bọc nhựa cách điện là bắt buộc.
• Dây điện: Chuẩn bị sẵn vài đoạn dây điện ngắn (khoảng 5-10cm) có cùng tiết diện với dây nguồn (thường dùng dây 1.5mm2 đến 2.5mm2) để làm dây cầu nối giữa các cực.
• Băng keo cách điện (Băng dính đen): Dùng để quấn bọc các mối nối hở (nếu có) chống chập chạm.
• Thiết bị bảo hộ: Găng tay cách điện và giày/dép cao su khô ráo.

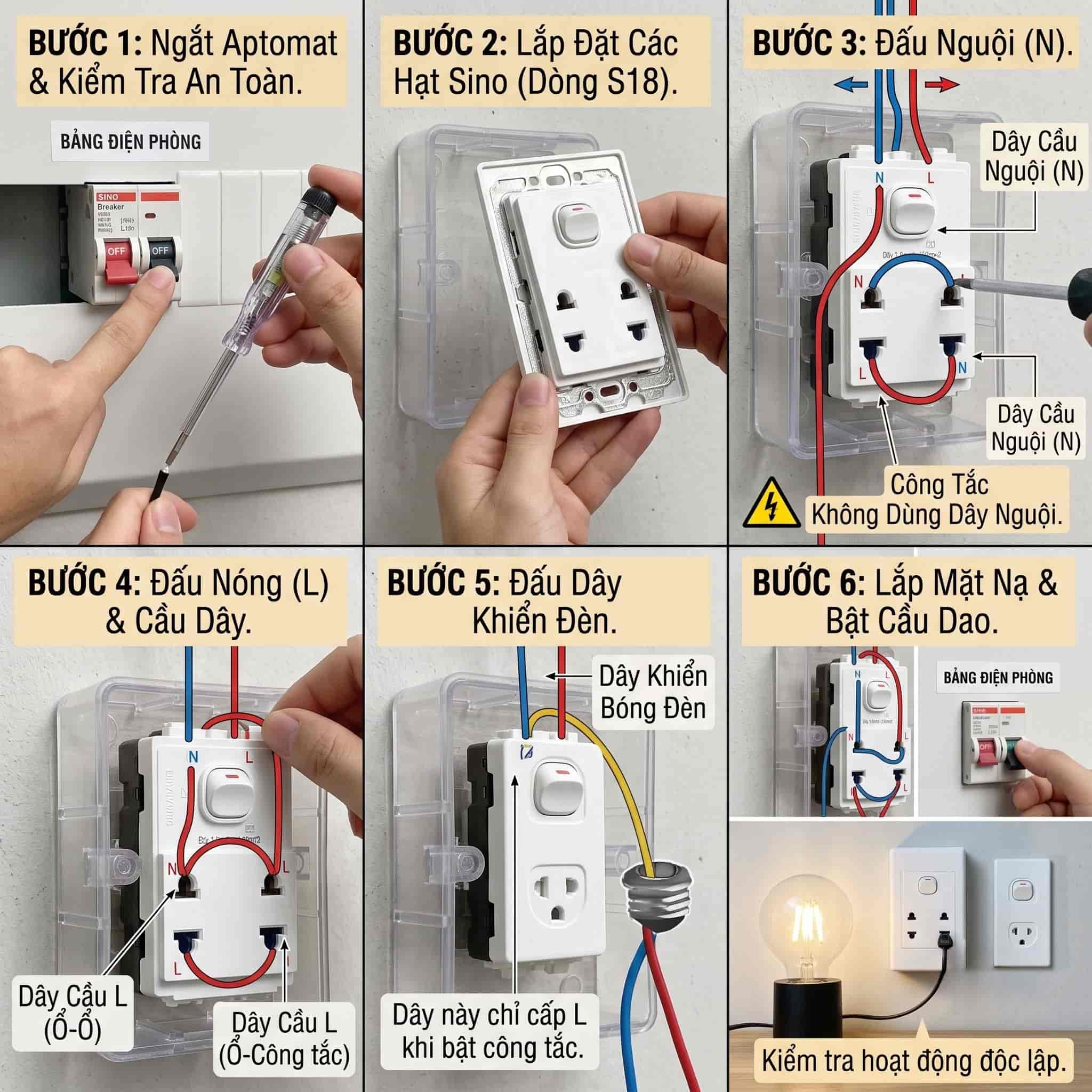

Cách Đấu Điện 1 Công Tắc 2 Ổ Cắm Sino Chi Tiết

Sau khi đã nắm vững nguyên lý và chuẩn bị đủ đồ nghề, chúng ta sẽ bắt tay vào thực hiện cách đấu điện 1 công tắc 2 ổ cắm Sino. Hãy thực hiện tuần tự, chậm rãi và tuân thủ nghiêm ngặt từng bước sau:

• Bước 1 – Ngắt nguồn điện toàn bộ khu vực thi công (Quan trọng nhất)
  • Đây là nguyên tắc sống còn. Hãy tìm đến hộp aptomat (cầu dao tổng) hoặc aptomat điều khiển nhánh điện của căn phòng bạn đang làm việc và gạt nó xuống vị trí “OFF“. Sau khi ngắt, dùng bút thử điện chọc vào tất cả các đầu dây dẫn đang chờ sẵn trên tường. Chỉ khi bút thử điện không sáng ở bất kỳ đầu dây nào, bạn mới được phép bắt đầu chạm tay vào thao tác.
• Bước 2 – Lắp đặt các hạt vào mặt nạ Sino
  • Dùng tay nhấn mạnh các hạt ổ cắm và hạt công tắc vào mặt nạ nhựa Sino. Thiết kế ngàm thông minh của Sino sẽ giúp các hạt “cạch” vào đúng vị trí và nằm cố định. Thông thường, người ta hay sắp xếp 2 ổ cắm nằm về một phía (hoặc trên/dưới) và công tắc nằm ở vị trí còn lại để tiện thao tác.
• Bước 3 – Đấu nối nhóm dây Trung Tính (Dây Nguội – N)
  • Xác định dây nguội từ nguồn điện âm tường (thường là dây màu xanh dương hoặc màu trắng/đen, tùy thợ điện quy ước, hãy nhớ kiểm tra lại bằng bút thử điện trước khi ngắt áp để biết chính xác).
  • Lấy đầu dây nguội nguồn, tuốt vỏ bọc khoảng 1cm. Đưa lõi đồng vào lỗ kẹp của cực N trên hạt ổ cắm số 1.
  • Chuẩn bị 1 đoạn dây điện ngắn (dây cầu), tuốt 2 đầu. Một đầu cắm chung vào cực N của ổ cắm số 1 (cùng lỗ với dây nguồn hoặc lỗ kế bên có thông mạch). Đầu còn lại đưa vào cực N của ổ cắm số 2. Dùng tua vít siết thật chặt các ốc vít lại.
  • Lưu ý: Công tắc không sử dụng dây nguội.
• Bước 4 – Đấu nối nhóm dây Pha (Dây Nóng – L) và Dây cầu
  • Xác định dây nóng nguồn (thường có màu đỏ hoặc vàng). Tuốt vỏ bọc 1cm.
  • Đưa lõi đồng dây nóng vào cực L của hạt ổ cắm số 1.
  • Tương tự bước trên, dùng 1 đoạn dây cầu nối từ cực L ổ cắm số 1 sang cực L ổ cắm số 2.
  • Dùng tiếp 1 đoạn dây cầu thứ hai, nối từ cực L của ổ cắm số 2 sang cực đầu vào của hạt công tắc. Nhờ các đoạn dây cầu này, khi cấp điện, nguồn điện 220V sẽ phân phối đồng thời cho cả 2 ổ cắm và chờ sẵn ở công tắc.
  • Dùng tua vít siết thật cứng tay tất cả các ốc tại cực L của 3 thiết bị.
• Bước 5 – Đấu nối dây khiển ra bóng đèn
  • Tìm đầu dây dẫn ra bóng đèn (dây chờ sẵn trong đế âm).
  • Tuốt vỏ và đưa dây này vào cực còn lại (cực đầu ra) của hạt công tắc. Siết chặt ốc vít.
• Bước 6 – Thu gọn dây và gắn lên tường
  • Sau khi hoàn tất việc siết ốc, hãy dùng tay giật nhẹ từng sợi dây để đảm bảo không có mối nối nào bị lỏng tuột. Khéo léo cuộn và nhét gập hệ thống dây điện vào bên trong đế âm tường. Đặt mặt nạ Sino lên, cân chỉnh cho ngay ngắn và dùng 2 ốc vít dài đi kèm vặn cố định mặt nạ vào đế âm. Cuối cùng, ốp viền nắp nhựa trang trí che ốc lại.

Cách Kiểm Tra Mạch Sau Khi Đấu

Việc kiểm tra là bước cuối cùng để đánh giá sự thành công của cách đấu điện 1 công tắc 2 ổ cắm Sino.

• Bật aptomat: Đóng nguồn điện trở lại. Đứng lùi lại một chút và bật cầu dao lên. Lắng nghe xem có tiếng nổ lách tách hay mùi khét không. Nếu không, hệ thống đã không bị chập.
• Kiểm tra ổ cắm: Dùng bút thử điện cắm vào từng lỗ của 2 ổ cắm. Đảm bảo một lỗ làm bút thử điện sáng đỏ (L) và lỗ kia không sáng (N). Cắm thử một thiết bị nhỏ như cục sạc điện thoại hoặc quạt bàn xem có hoạt động bình thường không.
• Kiểm tra công tắc: Bật công tắc xem đèn có sáng không. Dùng bút thử điện kiểm tra lại: khi tắt công tắc, nếu tháo bóng đèn ra, dùng bút thử vào đui đèn phải không thấy điện (điều này chứng tỏ công tắc đã ngắt đúng dây nóng).

Những Lỗi Thường Gặp Khi Đấu Điện 1 Công Tắc 2 Ổ Cắm Sino

Dù đã xem hướng dẫn cách đấu điện 1 công tắc 2 ổ cắm Sino, nhiều người mới thực hành vẫn không tránh khỏi sai sót. Dưới đây là các lỗi kinh điển và hậu quả của chúng:

1. Siết ốc không chặt hoặc tuốt dây quá dài: Nếu tuốt vỏ dây quá dài, lõi đồng bị lộ ra ngoài nhiều, rất dễ chạm vào dây khác gây chập nổ. Ngược lại, nếu siết ốc không chặt, diện tích tiếp xúc kém sẽ gây ra hiện tượng hồ quang điện (xẹt lửa) khi cắm tải nặng, làm chảy nhựa thiết bị và nguy cơ hỏa hoạn rất cao.
2. Đấu nhầm dây nóng/nguội vào công tắc: Nếu đưa dây nguội qua công tắc, bóng đèn vẫn bật/tắt được bình thường. Tuy nhiên, khi đèn tắt, dòng điện nóng vẫn chạy qua bóng đèn và chờ ở đó. Lúc này, nếu bạn leo lên thay bóng đèn mà vô tình chạm vào đui kim loại, bạn sẽ bị điện giật dù công tắc đã tắt.
3. Chập mạch do nối chung nóng/nguội: Một số người nhầm lẫn, dùng dây cầu nối từ cực L của ổ cắm sang cực N của chính ổ cắm đó. Hành động này tạo ra đoản mạch trực tiếp. Ngay khi bật aptomat, cầu dao sẽ nhảy cái “xoạch”, hoặc tệ hơn là nổ đứt dây tại vị trí nối.
4. Bóng đèn bị nháy sáng mờ (đèn LED): Điều này thường xảy ra khi công tắc bị đấu nhầm vào dây nguội hoặc do công tắc Sino loại có đèn báo phản quang bị rò một lượng nhỏ dòng điện qua đèn LED. Giải pháp là đảo lại dây nóng cho công tắc hoặc tháo bỏ bóng đèn phản quang nhỏ bên trong hạt công tắc.

Lưu Ý An Toàn Khi Đấu Công Tắc Và Ổ Cắm Panasonic

Về nguyên lý hoạt động, cách đấu điện 1 công tắc 2 ổ cắm Panasonic hoàn toàn tương tự như Sino. Tuy nhiên, có một số lưu ý đặc biệt về thiết kế cơ khí mà bạn cần nắm rõ:

• Cơ cấu bắt dây: Nếu thiết bị Sino phổ thông sử dụng ốc vít để siết kẹp lõi dây điện, thì các dòng sản phẩm cao cấp của Panasonic (như dòng Wide, Halumie) thường sử dụng cơ cấu cắm nhanh (Push-in). Bạn chỉ cần tuốt lõi đồng thẳng, kích thước chuẩn (thường có vạch thước khắc sẵn mặt sau thiết bị, khoảng 12mm) rồi cắm thẳng vào lỗ. Cơ cấu lò xo bên trong sẽ tự động kẹp chặt dây.
• Tháo dây: Đối với Panasonic cắm nhanh, bạn không vặn ốc để tháo mà phải dùng một tua vít dẹp nhỏ nhấn mạnh vào khe “Release” (Nút nhả dây) bên cạnh lỗ cắm, đồng thời rút mạnh dây điện ra. Tuyệt đối không được cố dùng sức giật đứt dây vì sẽ làm hỏng lá đồng đàn hồi bên trong.
• An toàn môi trường ẩm ướt: Bất kể bạn dùng Sino hay Panasonic, nếu lắp cụm công tắc/ổ cắm này ở khu vực dễ dính nước như phòng tắm, sân vườn, bắt buộc phải trang bị thêm mặt nạ chống nước (mặt che có nắp đậy) và lắp thêm bộ chống rò dòng (RCBO) để bảo vệ tính mạng.

Địa Chỉ Chuyên Cung Cấp Thiết Bị Điện Sino Chính Hãng, Giá Tốt, Giao Ngay

Để hệ thống điện trong nhà vận hành an toàn và bền bỉ suốt hàng chục năm, kỹ năng đấu nối mới chỉ là một nửa vấn đề, nửa còn lại phụ thuộc hoàn toàn vào chất lượng thiết bị bạn mua. Hiện nay trên thị trường có rất nhiều mặt hàng nhái thương hiệu Sino với chất lượng nhựa tái chế và lá đồng kém chất lượng, dễ gãy xẹp.

Nếu bạn đang tìm kiếm một địa chỉ uy tín để gửi gắm niềm tin, Công ty TNHH Kỹ Thuật Wetech Việt tự hào là nhà phân phối và cung cấp chuyên nghiệp các thiết bị điện Sino chính hãng, bao gồm đầy đủ công tắc, ổ cắm, aptomat, tủ điện.

Tại Wetech Việt, khách hàng luôn nhận được những cam kết vàng:

• 100% chính hãng: Đầy đủ giấy tờ chứng nhận, nói không với hàng giả, hàng nhái.
• Giá cả cạnh tranh: Cung cấp mức chiết khấu tốt nhất cho cả khách lẻ mua sửa chữa gia đình và nhà thầu mua số lượng lớn.
• Giao hàng hỏa tốc: Hỗ trợ giao ngay trong khu vực nội thành, đảm bảo tiến độ thi công của khách hàng không bị gián đoạn.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Wetech Việt luôn sẵn sàng giải đáp, hỗ trợ thiết kế sơ đồ và hướng dẫn kỹ thuật tận tình.

Câu Hỏi Thường Gặp (FAQ)

Trong quá trình tìm hiểu cách đấu điện 1 công tắc 2 ổ cắm Sino, rất nhiều khách hàng đã gửi về những thắc mắc tương tự nhau. Dưới đây là giải đáp cho những câu hỏi phổ biến nhất:

Hai ổ cắm có cần đấu song song không?

Có, bắt buộc phải đấu song song. Nếu bạn đấu nối tiếp hai ổ cắm, điện áp cung cấp cho các thiết bị cắm vào sẽ bị chia đôi (không đủ 220V), khiến thiết bị hoạt động yếu, chập chờn hoặc không chạy được. Đấu song song (đưa dây L vào cực L của cả hai, dây N vào cực N của cả hai) đảm bảo điện áp tại mỗi ổ cắm luôn duy trì đúng 220V, giúp các tải hoạt động độc lập và ổn định.

Công tắc nên ngắt dây nóng hay dây nguội?

Công tắc luôn luôn phải ngắt dây nóng (Dây Pha – L). Đây là quy tắc an toàn cơ bản nhất trong ngành điện. Khi ngắt dây nóng, dòng điện sẽ bị chặn lại ngay tại công tắc, thiết bị phía sau (như bóng đèn) sẽ hoàn toàn không có điện, đảm bảo an toàn tuyệt đối khi bạn tiến hành thay thế hoặc sửa chữa thiết bị. Nếu ngắt dây nguội, thiết bị vẫn ngậm dòng điện nóng, nguy cơ bị điện giật rò rỉ là cực kỳ cao.

Có thể dùng công tắc để điều khiển cả hai ổ cắm không?

Có thể, nhưng không phổ biến và cần lưu ý công suất. Về mặt nguyên lý, bạn hoàn toàn có thể đưa nguồn điện nóng qua công tắc trước, rồi từ công tắc mới dẫn điện đến cực L của 2 ổ cắm. Khi đó, công tắc sẽ bật/tắt điện cho cả 2 ổ cắm. Tuy nhiên, cách này ít được sử dụng vì hạt công tắc 1 chiều Sino thường chỉ chịu được dòng điện khoảng 10A – 16A.

Nếu bạn cắm các thiết bị công suất lớn (như ấm siêu tốc, bàn ủi, bếp từ) vào 2 ổ cắm này, dòng điện qua công tắc sẽ vượt mức cho phép, gây quá tải, chảy nhựa và cháy nổ công tắc. Cách này chỉ phù hợp nếu 2 ổ cắm chỉ dùng cắm các tải rất nhẹ (như sạc điện thoại, đèn bàn).

Vì sao tắt công tắc nhưng ổ cắm vẫn có điện?

Vì ổ cắm được đấu song song với nguồn điện, không đi qua mạch của công tắc. Theo đúng sơ đồ mạch chuẩn của bộ 1 công tắc 2 ổ cắm Sino, công tắc và ổ cắm được lấy nguồn song song ngay từ đầu vào. Công tắc chỉ nhận nhiệm vụ đóng ngắt dòng điện chạy ra bóng đèn. Do đó, trạng thái hoạt động của ổ cắm là độc lập, có điện 24/24 miễn là nguồn tổng (aptomat) chưa bị ngắt.

Có thể bỏ dây tiếp đất không?

Có thể bỏ nếu sử dụng phích cắm 2 chấu, nhưng không khuyến khích.

Có thể bạn quan tâm: Hướng Dẫn Lắp Đặt Sino SC68N Đúng Kỹ Thuật & Lưu Ý Quan Trọng

Hy vọng bài viết trên đây đã giúp quý đọc giả hiểu rõ về cách đấu điện 1 công tắc 2 ổ cắm Sino và có thể bắt tay vào quá trình thực hiện ngay tại nhà. Hãy liên hệ ngay với Wetech Việt để nhận báo giá chi tiết và sở hữu những thiết bị điện Sino an toàn nhất cho ngôi nhà của bạn!
