Hướng Dẫn Sử Dụng Bộ Điều Khiển Tụ Bù Mikro Chi Tiết

Hướng dẫn sử dụng bộ điều khiển tụ bù Mikro đúng cách là một yếu tố quan trọng quyết định trực tiếp đến khả năng vận hành ổn định, lâu dài của tủ tụ bù trong các hệ thống điện. Tuy nhiên, quá trình này bao gồm nhiều công đoạn phức tạp như thiết lập các thông số, lựa chọn chế độ phù hợp và thời gian đóng ngắt hợp lý. Chính vì thế, bài viết dưới đây Wetech Việt sẽ cung cấp cho bạn hướng dẫn chi tiết từ A-Z để bạn có thể tự thực hiện. Hãy cùng tìm hiểu ngay!

Bộ Điều Khiển Tụ Bù Mikro Là Gì?

Trước khi đi vào tìm hiểu trực tiếp hướng dẫn sử dụng bộ điều khiển tụ bù Mikro, chúng ta hãy cùng điểm qua đôi nét về khái niệm, cũng như chức năng, nguyên lý hoạt động và các dòng bộ điều khiển tụ bù Mikro phổ biến trên thị trường.

Bộ điều khiển tụ bù Mikro là một trong những thiết bị trong tủ điện công nghiệp chuyên dụng, có chức năng tự động theo dõi hệ số công suất cosφ đồng thời điều khiển việc đóng/ngắt của các cấp tụ bù theo sự thay đổi của phụ tải. Trên thực tế, nó thường được sử dụng trong tủ tụ bù, kết hợp với các thiết bị, linh kiện như biến dòng, contactor và tụ điện nhằm mục đích bù công suất phản kháng, từ đó nâng cao hệ số công suất và giảm tiền phạt từ Điện Lực.

Nguyên lý hoạt động của bộ điều khiển tụ bù Mikro là nhận tín hiệu dòng điện từ biến dòng CT và tín hiệu điện áp của hệ thống điện. Căn cứ vào các dữ liệu liên tục này, thiết bị sẽ đưa ra quyết định đóng thêm hoặc cắt bớt các cấp tụ nhằm duy trì hệ số cosφ luôn nằm trong khoảng giá trị đã được cài đặt trước. Nói cách khác, thiết bị này giúp khắc phục tình trạng bù thiếu hoặc bù dư, đảm bảo hệ thống điện vận hành ổn định, hiệu quả.

Thương hiệu Mikro cung cấp đa dạng loại bộ điều khiển tụ bù để đáp ứng mọi nhu cầu sử dụng trong những lĩnh vực, hệ thống điện khác nhau. Trong đó, phổ biến nhất là các dòng PFR60, PFR80, PFR96, PFR120,… Mỗi model sẽ có các đặc điểm và chức năng khác nhau, cũng như số cấp điều khiển, giao diện và khả năng tương thích với hệ thống điện, chính vì vậy bạn cần lựa chọn đúng thiết bị phù hợp.

Tham khảo: Bảng Giá Tụ Bù Mikro Mới Nhất Chi Tiết Theo Công Suất

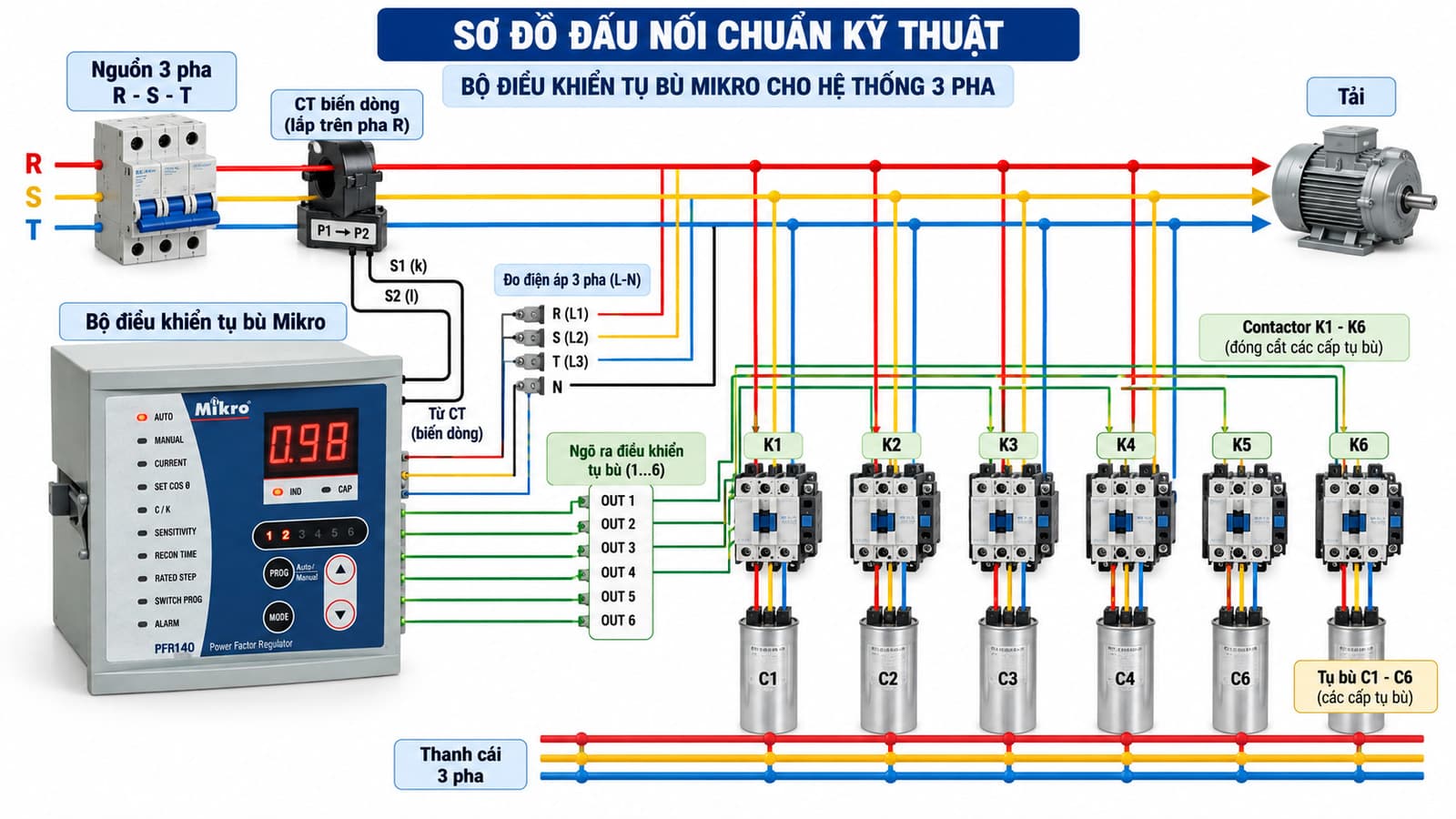

Sơ Đồ Đấu Nối Bộ Điều Khiển Tụ Bù Mikro Chuẩn Kỹ Thuật

Để bộ điều khiển tụ bù Mikro sau khi đưa vào vận hành có thể hoạt động chính xác và mang đến hiệu quả, việc đấu nối đúng kỹ thuật là yếu tố tiên quyết. Từ dòng điện từ biến dòng CT đến các ngõ ra điều khiển, tất cả đều phải tuân thủ đúng sơ đồ đấu nối kỹ thuật dưới đây:

Làm Quen Với Các Phím Và Màn Hình Bộ Điều Khiển Tụ Bù Mikro

Trên mỗi bộ điều khiển tụ bù Mikro đều có màn hình hiển thị LCD và các phím chức năng để người dùng giao tiếp trực tiếp, cài đặt thông số và vận hành bộ điều khiển hoạt động theo ý muốn. Chính vì vậy, việc nắm rõ ý nghĩa và chức năng của các ký hiệu và phím nhấn sẽ giúp bạn thao tác chuẩn xác hơn, nhanh chóng và hạn chế sai sót.

Các phím chức năng

Các phím chức năng phổ biến trên bộ điều khiển tụ bù Mikro bao gồm:

• MODE/SCROLL: Chuyển đổi giữa các thông số hoặc menu hiển thị.
• PROGRAM/SET: Truy cập chế độ cài đặt và xác nhận thông số.
• UP/DOWN: Tăng hoặc giảm giá trị khi cài đặt.
• AUTO: Đưa bộ điều khiển về chế độ vận hành tự động.
• MANUAL: Cho phép kiểm tra hoặc điều khiển các cấp tụ bằng tay.

Lưu ý: Tên và chức năng cụ thể của các phím nhấn có thể thay đổi tùy vào model, chính vậy vậy bạn cần đối chiếu lại với tài liệu kỹ thuật hay sổ tay hướng dẫn sử dụng bộ điều khiển tụ bù Mikro đó.

Ý nghĩa các đèn trạng thái

Bên trái màn hình bộ điều khiển tụ bù Mikro thường có được bố trí các thông số quan trọng như:

• Hệ số công suất cosφ hiện tại.
• Trạng thái các cấp tụ đang đóng.
• Chế độ AUTO/MANUAL.
• Trạng thái IND/CAP.
• Các cảnh báo hoặc trạng thái Alarm nếu thiết bị phát hiện bất thường.

Trong đó, bạn cần chú ý phân biệt rõ giữa IND và CAP:

• IND: Cho biết hệ thống đang mang tính cảm và có nhu cầu bù công suất phản kháng.
• CAP: Cho biết hệ thống đang mang tính dung hoặc có xu hướng bù dư.

Hướng Dẫn Sử Dụng Bộ Điều Khiển Tụ Bù Mikro Từng Bước

Đây là phần trọng tâm của bài viết hướng dẫn sử dụng bộ điều khiển tụ bù Mikro. Quá trình này bao gồm việc cài đặt bộ điều khiển tụ bù Mikro. Cụ thể, dưới đây là trình tự các bước thực hiện từ cơ bản đến nâng cao, mời bạn tham khảo:

• Bước 1 – Truy cập chế độ cài đặt: Sử dụng các phím nhấn MODE, PROGRAM hoặc SET (tùy vào model) và UP/DOWN để truy cập vào menu cài đặt và tiến hành cài đặt giá trị thông số.
• Bước 2 – Cài đặt hệ số công suất mục tiêu cosφ: Thường nằm trong khoảng 0-1 hoặc cosφ mục tiêu dựa trên đặc tính tải và thiết kế tủ điện.
• Bước 3 – Cài đặt hệ số C/K: Nhập chính xác hệ số C/K, trong đó C là dòng của cấp tụ nhỏ nhất, còn K là tỷ số biến dòng CT.
• Bước 4 – Cài đặt số cấp tụ: Nhập số lượng cấp tụ trong tủ tụ bù.
• Bước 5 – Cài đặt trình tự đóng/ngắt tụ: Thiết lập trình tự hoạt động của các cấp tụ theo cấu hình thực tế, chẳng hạn 1:1:1:1 hoặc 1:2:2:2.
• Bước 6 – Cài thời gian trễ đóng/ngắt: Bao gồm thời gian trễ giữa hai lần đóng cấp, thời gian chờ trước khi đóng lại một cấp vừa ngắt và thời gian phản ứng khi tải thay đổi.
• Bước 7 – Cài độ nhạy
• Bước 8 – Cài giới hạn và cảnh báo nếu model hỗ trợ
• Bước 9 – Lưu cài đặt và đưa bộ điều khiển về Auto: Lưu cấu hình và chuyển sang chế độ AUTO.

Cách Kiểm Tra Bộ Điều Khiển Mikro Sau Khi Cài Đặt

Dưới đây là bảng checklist các thông số của bộ điều khiển tụ bù Mikro sau khi cài đặt trước khi đưa vào quá trình vận hành để đảm bảo hệ thống điện vận hành chính xác, hiệu quả:

Các Lỗi Thường Gặp Khi Sử Dụng Bộ Điều Khiển Tụ Bù Mikro

Bên cạnh việc tuân thủ nghiêm ngặt hướng dẫn sử dụng bộ điều khiển tụ bù Mikro nêu trên, trong quá trình thực hiện có thể gặp phải một trong các lỗi thường gặp dưới đây, bạn cũng cần phải biết cách nhận biết và khắc phục như:

1. Bộ điều khiển tụ bù Mikro không đóng tụ: Đây là lỗi phố biến trong quá trình cài đặt và sử dụng bộ điều khiển tụ bù Mikro do nhiều nguyên nhân khác nhau. Tuy nhiên, khi gặp phải trường hợp này trước hết bạn cần kiểm tra lại tín hiệu CT, chế độ vận hành, thông số C/K đến từng ngõ ra điều khiển.
2. Bộ điều khiển Mikro đóng/ngắt tụ liên tục: Nguyên nhân có thể là hệ thống đang được cài đặt quá nhạy hoặc chưa phù hợp với tải. Cần kiểm tra lại từng thông số thay vì tăng hoặc giảm ngẫu nhiên nhiều giá trị cùng lúc.
3. Bộ điều khiển tụ bù Mikro báo Alarm: Kiểm tra lại nội dung cảnh báo Alarm tương ứng trong tài liệu kỹ thuật.
4. Cosφ hiển thị sai hoặc bất thường: Việc thiết lập sai tín hiệu đầu vào có thể khiến cho bộ điều khiển tụ bù Mikro hiển thị sai và không đáp ứng đúng nhu cầu bù thực tế.
5. Màn hình hiển thị CAP liên tục: Đây là dấu hiệu cho thấy hệ thống bù công suất phản kháng đang có xu hướng bù dư, nên kiểm tra lại cả cấu hình và tình trạng tải trước khi điều chỉnh.
6. Màn hình hiển thị IND nhưng tụ không đóng: Cần kiểm tra toàn diện đã kích hoạt chế độ Auto chưa, C/K, thời gian delay, Relay, Contactor, cầu chì và tụ bù có còn hoạt động hay không.
7. Một hoặc nhiều cấp tụ không hoạt động: Nguyên nhân là công suất của cấp đó chưa phù hợp, nên tập trung điều chỉnh ở tụ không hoạt động hơn là toàn bộ bộ điều khiển.
8. Bộ điều khiển hoạt động nhưng cosφ không cải thiện: Tốt nhất là kiểm tra kỹ lượng lại toàn bộ hệ thống tụ bù, một bộ phận có vấn đề có thể ảnh hưởng đến toàn bộ hệ thống.

Một Số Lưu Ý Quan Trọng Khi Cài Đặt Và Vận Hành Mikro

Tóm lại trong quá trình cách cài đặt tụ bù Mikro bạn cần lưu ý một số tiêu chí quan trọng dưới đây:

• Kiểm tra đúng model trước khi cài đặt: Bao gồm giao diện, menu, số cấp và chức năng bảo vệ cần tương thích với hệ thống điện.
• Không cài đặt thông số theo cảm tính: Không nên rập khuôn, sao chép cách cài đặt bộ điều khiển tụ bù Mikro từ một hệ thống khác, vì mỗi hệ thống tụ bù sẽ có cấu hình riêng.
• Kiểm tra kỹ CT biến dòng: Đây chính là bộ não của toàn bộ hệ thống tụ bù, nếu CT sai thì đầu ra sẽ sai.
• Không để tụ đóng ngắt quá thường xuyên: Ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của contactor và tụ bù.
• Theo dõi cosφ sau khi đưa vào AUTO: Điều này giúp chắc chắn hệ thống tụ bù vận hành chính xác, hiệu quả sau khi cài đặt và thay đổi.
• Không tự ý reset khi chưa xác định nguyên nhân: Đây chỉ là giải pháp tình thế, xóa cảnh báo đồng nghĩa với việc không biết nguyên nhân trực tiếp gây ra lỗi dẫn đến tốn kém nhiều thời gian, công sức khắc phục, sửa chữa.
