Tủ Điện Phân Phối DB Tích Hợp Đồng Hồ Đo Điện Năng – Giải Pháp Quản Lý Điện Hiệu Quả Cho Tòa Nhà Và Nhà Xưởng

Trong các hệ thống điện hiện đại như chung cư, tòa nhà văn phòng, khách sạn, trung tâm thương mại hay nhà xưởng sản xuất, việc quản lý và phân phối điện năng chính xác, an toàn và khoa học là yếu tố cực kỳ quan trọng. Một trong những thiết bị không thể thiếu trong hệ thống đó chính là tủ điện phân phối DB tích hợp đồng hồ đo điện năng.

Tủ điện phân phối DB không chỉ có nhiệm vụ phân phối nguồn điện đến từng khu vực sử dụng, mà còn giúp giám sát, đo lường và kiểm soát điện năng tiêu thụ của từng nhánh tải. Điều này đặc biệt quan trọng đối với các công trình có nhiều khu vực sử dụng điện khác nhau, cần minh bạch trong việc quản lý chi phí điện.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, chức năng, ưu điểm và ứng dụng của tủ điện phân phối DB tích hợp đồng hồ đo điện năng, đồng thời cung cấp các thông tin cần thiết để lựa chọn tủ điện phù hợp cho công trình.

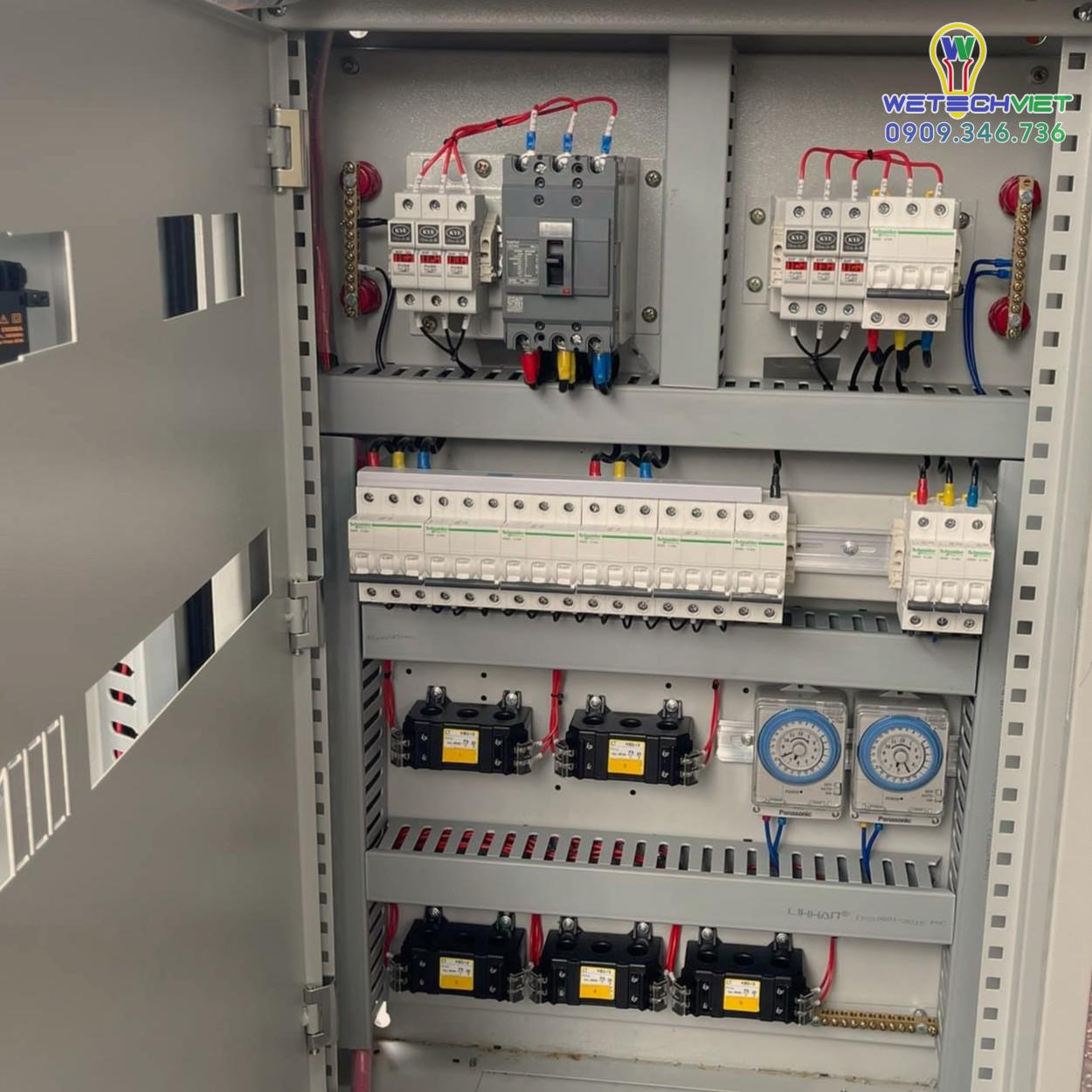

Tủ Điện Phân Phối DB Tích Hợp Đồng Hồ Đo Điện Năng

1. Tủ điện phân phối DB là gì?

Tủ điện DB (Distribution Board) là tủ điện có nhiệm vụ nhận nguồn điện từ tủ tổng (MSB) hoặc tủ tầng, sau đó phân phối điện đến các tải tiêu thụ như ổ cắm, chiếu sáng, thiết bị điện hoặc máy móc.

Trong các hệ thống điện tòa nhà, tủ DB thường được lắp đặt ở:

• Các tầng của chung cư
• Hành lang kỹ thuật
• Phòng điện
• Nhà xưởng sản xuất
• Trung tâm thương mại
• Khu văn phòng

Tủ DB giúp chia nhỏ hệ thống điện thành nhiều nhánh tải độc lập, đảm bảo việc quản lý điện năng và bảo vệ thiết bị trở nên dễ dàng và an toàn hơn.

Đặc biệt, khi tích hợp đồng hồ đo điện năng (kWh meter) cho từng nhánh tải, tủ điện DB có thể theo dõi điện năng tiêu thụ của từng khu vực hoặc từng phòng riêng biệt.

2. Cấu tạo của tủ điện phân phối DB tích hợp đo điện năng

Một tủ điện DB tiêu chuẩn thường được thiết kế với các thành phần chính sau:

2.1 Vỏ tủ điện

Vỏ tủ được chế tạo từ thép sơn tĩnh điện dày 1.2 – 2.0 mm, có khả năng:

• Chống gỉ sét
• Chịu va đập tốt
• Cách điện an toàn
• Độ bền cao trong môi trường công nghiệp

Ngoài ra, tủ còn được thiết kế với:

• Cửa khóa an toàn
• Khe tản nhiệt
• Gioăng chống bụi
• Mức bảo vệ IP tùy theo yêu cầu (IP31 – IP54)

2.2 Aptomat tổng (MCCB)

Aptomat tổng có nhiệm vụ:

• Đóng / cắt nguồn điện chính
• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Cô lập hệ thống khi bảo trì

Aptomat tổng thường sử dụng loại MCCB 3P hoặc 4P tùy theo hệ thống điện.

2.3 Aptomat nhánh (MCB)

Các MCB nhánh được lắp đặt để bảo vệ từng đường dây cấp điện riêng biệt.

Chức năng:

• Bảo vệ quá tải
• Bảo vệ chập mạch
• Tách riêng từng tải khi cần bảo trì

Các MCB này được bố trí gọn gàng trên thanh DIN rail, giúp dễ dàng thay thế và bảo trì.

2.4 Đồng hồ đo điện năng (kWh meter)

Trong tủ điện được tích hợp nhiều đồng hồ đo điện năng, mỗi đồng hồ dùng để đo điện năng tiêu thụ của một nhánh tải riêng.

Các thông số đo được gồm:

• Điện năng tiêu thụ (kWh)
• Điện áp
• Dòng điện
• Công suất
• Tần số

Việc sử dụng đồng hồ đo điện giúp:

• Theo dõi lượng điện tiêu thụ
• Phân bổ chi phí điện chính xác
• Phát hiện bất thường trong hệ thống

2.5 Biến dòng CT (Current Transformer)

Biến dòng CT có nhiệm vụ giảm dòng điện lớn xuống dòng điện nhỏ (thường là 5A) để đồng hồ đo điện năng có thể đo chính xác.

Ưu điểm của CT:

• Đo được dòng lớn
• An toàn cho thiết bị đo
• Tăng độ chính xác

2.6 Timer điều khiển

Một số tủ điện DB tích hợp bộ hẹn giờ (timer) để điều khiển thiết bị theo thời gian.

Ví dụ:

• Điều khiển chiếu sáng
• Điều khiển bơm nước
• Điều khiển hệ thống quạt

Timer giúp:

• Tiết kiệm điện năng
• Tự động hóa hệ thống

3. Nguyên lý hoạt động của tủ điện DB

Nguyên lý hoạt động của tủ điện DB khá đơn giản:

1. Nguồn điện 3 pha 380V được cấp từ tủ điện tổng MSB
2. Nguồn điện đi qua aptomat tổng MCCB
3. Dòng điện đi qua biến dòng CT
4. Đồng hồ điện năng ghi nhận điện năng tiêu thụ
5. Điện được phân phối qua các MCB nhánh
6. Tải điện nhận nguồn điện và hoạt động

Trong quá trình vận hành:

• Nếu xảy ra quá tải, MCB sẽ tự động ngắt
• Nếu xảy ra ngắn mạch, MCCB sẽ cắt nguồn ngay lập tức

Điều này giúp bảo vệ thiết bị điện và đảm bảo an toàn hệ thống.

4. Ưu điểm của tủ điện phân phối DB tích hợp đo điện năng

4.1 Quản lý điện năng chính xác

Nhờ hệ thống đồng hồ đo điện năng riêng cho từng nhánh, tủ DB giúp:

• Theo dõi điện năng tiêu thụ từng khu vực
• Tính toán chi phí điện minh bạch
• Phát hiện thất thoát điện

4.2 Tăng độ an toàn cho hệ thống điện

Hệ thống aptomat bảo vệ giúp:

• Ngăn chặn quá tải
• Tránh cháy nổ do chập điện
• Bảo vệ thiết bị điện

4.3 Dễ dàng bảo trì và sửa chữa

Thiết kế khoa học giúp:

• Dễ kiểm tra hệ thống
• Dễ thay thế thiết bị
• Tiết kiệm thời gian bảo trì

4.4 Tối ưu chi phí vận hành

Việc giám sát điện năng giúp:

• Phát hiện thiết bị tiêu thụ điện bất thường
• Tối ưu hóa sử dụng điện
• Giảm chi phí điện hàng tháng

5. Ứng dụng của tủ điện phân phối DB

Tủ điện DB được sử dụng rộng rãi trong nhiều lĩnh vực:

5.1 Chung cư và tòa nhà

Tủ DB được sử dụng để:

• Phân phối điện cho từng tầng
• Đo điện từng khu vực
• Quản lý điện năng

5.2 Nhà trọ và căn hộ cho thuê

Tủ DB tích hợp nhiều đồng hồ điện giúp:

• Tính tiền điện từng phòng
• Quản lý điện năng dễ dàng

5.3 Nhà máy và xưởng sản xuất

Trong nhà máy, tủ DB dùng để:

• Phân phối điện cho từng khu vực sản xuất
• Giám sát điện năng máy móc
• Tối ưu chi phí điện

5.4 Trung tâm thương mại

Tủ DB giúp:

• Quản lý điện từng gian hàng
• Kiểm soát điện năng hiệu quả

6. Tiêu chuẩn kỹ thuật của tủ điện DB

Một tủ điện DB chất lượng cần đáp ứng các tiêu chuẩn:

• IEC 61439
• IEC 60947
• TCVN về tủ điện

Ngoài ra cần đảm bảo:

• Dây điện đúng tiết diện
• Hệ thống nối đất an toàn
• Thiết bị bảo vệ chính hãng

7. Quy trình thiết kế và lắp đặt tủ điện DB

Quy trình sản xuất tủ điện DB thường gồm các bước:

Bước 1: Khảo sát hệ thống điện

Xác định:

• Tổng công suất tải
• Số nhánh tải
• Loại thiết bị sử dụng

Bước 2: Thiết kế sơ đồ điện

Bao gồm:

• Sơ đồ nguyên lý
• Sơ đồ bố trí thiết bị
• Tính toán CB, CT

Bước 3: Gia công vỏ tủ

• Cắt CNC
• Sơn tĩnh điện
• Lắp ráp khung

Bước 4: Lắp đặt thiết bị

• MCCB
• MCB
• Đồng hồ điện
• CT
• Timer

Bước 5: Kiểm tra và chạy thử

Kiểm tra:

• Điện áp
• Dòng điện
• Hoạt động thiết bị

8. Kinh nghiệm lựa chọn tủ điện phân phối

Khi lựa chọn tủ điện DB, cần chú ý:

Chọn công suất phù hợp

Tủ phải chịu được tổng công suất tải của hệ thống.

Chọn thiết bị chính hãng

Thiết bị điện nên chọn từ các thương hiệu uy tín để đảm bảo:

• Độ bền
• Độ chính xác
• An toàn điện

Thiết kế khoa học

Một tủ điện tốt cần:

• Đi dây gọn gàng
• Dễ bảo trì
• Tản nhiệt tốt

9. Lợi ích khi sử dụng tủ điện DB đo điện năng

Việc lắp đặt tủ điện DB mang lại nhiều lợi ích:

• Quản lý điện năng hiệu quả
• Tăng độ an toàn hệ thống
• Dễ dàng kiểm soát điện tiêu thụ
• Giảm chi phí vận hành

Đây là giải pháp lý tưởng cho các công trình hiện đại.

10. Kết luận

Tủ điện phân phối DB tích hợp đồng hồ đo điện năng là thiết bị không thể thiếu trong các hệ thống điện hiện đại. Với khả năng phân phối điện, bảo vệ hệ thống và giám sát điện năng tiêu thụ, tủ DB giúp tối ưu hóa việc quản lý điện trong các tòa nhà, nhà máy và khu thương mại.

Việc đầu tư một tủ điện DB chất lượng cao, thiết kế khoa học và sử dụng thiết bị chính hãng sẽ giúp hệ thống điện hoạt động ổn định, an toàn và tiết kiệm chi phí lâu dài.

Nếu bạn đang tìm kiếm giải pháp tủ điện phân phối chuyên nghiệp, bền bỉ và hiệu quả, tủ điện DB tích hợp đồng hồ đo điện năng chắc chắn là lựa chọn tối ưu.
