Tủ Điện Phân Phối 3 Pha Có Đồng Hồ Đo – Giải Pháp Quản Lý Nguồn Điện An Toàn Và Hiệu Quả

Trong các hệ thống điện công nghiệp, nhà xưởng, khu dân cư hay công trình thương mại, tủ điện phân phối 3 pha đóng vai trò cực kỳ quan trọng trong việc cấp nguồn và bảo vệ hệ thống điện. Một tủ điện được thiết kế khoa học không chỉ giúp phân phối điện ổn định, mà còn hỗ trợ giám sát điện áp, dòng điện và bảo vệ thiết bị khỏi sự cố quá tải hoặc ngắn mạch.

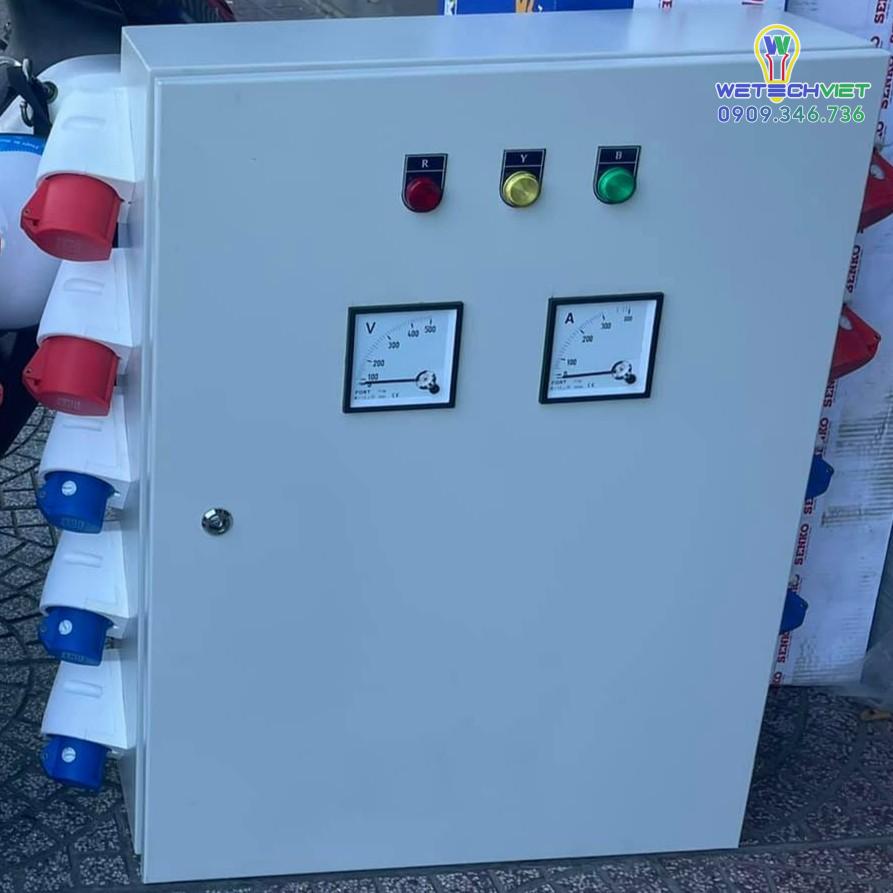

Tủ điện trong hình là tủ điện phân phối 3 pha tích hợp đồng hồ đo điện áp (V) và dòng điện (A) cùng hệ thống MCB phân nhánh và ổ cắm công nghiệp, được thiết kế phù hợp cho công trình xây dựng, nhà xưởng, khu công nghiệp hoặc hệ thống cấp điện tạm.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, chức năng, ưu điểm và ứng dụng thực tế của tủ điện phân phối 3 pha, đồng thời cung cấp các thông tin hữu ích cho việc lựa chọn tủ điện phù hợp cho công trình.

Tủ Điện Phân Phối 3 Pha Có Đồng Hồ Đo

1. Tủ Điện Phân Phối 3 Pha Là Gì?

Tủ điện phân phối 3 pha (Power Distribution Board) là thiết bị dùng để nhận nguồn điện tổng từ hệ thống điện và phân chia ra nhiều nhánh cấp cho các thiết bị hoặc khu vực khác nhau.

Tủ điện này thường được sử dụng trong:

• Nhà máy sản xuất
• Công trình xây dựng
• Hệ thống máy móc công nghiệp
• Khu thương mại, trung tâm mua sắm
• Hệ thống điện tạm ngoài công trường

Tủ điện không chỉ giúp phân phối nguồn điện, mà còn tích hợp các thiết bị bảo vệ như MCCB, MCB, cầu chì chống sét, đồng hồ đo điện để đảm bảo an toàn và ổn định cho toàn bộ hệ thống điện.

2. Cấu Tạo Chi Tiết Của Tủ Điện

Tủ điện được thiết kế với kết cấu chắc chắn và bố trí thiết bị khoa học, đảm bảo dễ vận hành và bảo trì.

2.1 Vỏ Tủ Điện

Vỏ tủ được chế tạo từ thép sơn tĩnh điện cao cấp với các đặc điểm:

• Độ bền cao
• Chống ăn mòn
• Chịu được môi trường công nghiệp
• Bảo vệ thiết bị bên trong khỏi bụi và va đập

Cửa tủ có khóa bảo vệ, giúp hạn chế người không có chuyên môn tiếp cận hệ thống điện.

2.2 MCCB Tổng

Trong tủ sử dụng MCCB tổng LS 3 pha để đóng cắt và bảo vệ toàn bộ hệ thống điện.

Chức năng của MCCB:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Ngắt nguồn khi có sự cố

MCCB tổng giúp đảm bảo an toàn cho toàn bộ hệ thống phân phối điện phía sau.

2.3 Thanh Cái Đồng (Busbar)

Bên trong tủ sử dụng hệ thống thanh cái đồng nhiều lớp, được sơn màu tiêu chuẩn:

• Đỏ (R) – pha R
• Vàng (Y) – pha Y
• Xanh (B) – pha B
• Đen – trung tính

Thanh cái đồng có ưu điểm:

• Dẫn điện tốt
• Chịu tải cao
• Giảm tổn hao điện năng
• Tăng độ bền cho hệ thống

2.4 Hệ Thống MCB Phân Nhánh

Hai bên thanh cái được bố trí MCB nhánh để cấp nguồn cho từng tải.

Ưu điểm của hệ thống này:

• Dễ dàng phân chia tải
• Bảo vệ riêng từng nhánh
• Dễ sửa chữa khi có sự cố

Nếu một nhánh gặp sự cố, chỉ MCB nhánh đó bị ngắt, không ảnh hưởng đến toàn bộ hệ thống.

2.5 Đồng Hồ Đo Điện Áp Và Dòng Điện

Trên mặt tủ được trang bị:

• 1 đồng hồ đo điện áp (Voltmeter)
• 1 đồng hồ đo dòng điện (Ammeter)

Chức năng:

• Theo dõi điện áp hệ thống
• Giám sát dòng điện tiêu thụ
• Phát hiện sớm sự cố quá tải

Việc tích hợp đồng hồ đo giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động của hệ thống điện.

2.6 Đèn Báo Pha

Tủ điện sử dụng 3 đèn báo pha:

• Đèn đỏ – pha R
• Đèn vàng – pha Y
• Đèn xanh – pha B

Chức năng:

• Kiểm tra trạng thái nguồn điện
• Phát hiện mất pha
• Hỗ trợ vận hành an toàn

2.7 Hệ Thống Ổ Cắm Công Nghiệp

Bên hông tủ được lắp các ổ cắm công nghiệp 3 pha và 1 pha, phục vụ cho việc:

• Cấp điện cho máy móc
• Sử dụng thiết bị điện ngoài công trường
• Kết nối nhanh thiết bị công nghiệp

Các ổ cắm này thường có:

• Chuẩn chống nước
• Chịu tải cao
• Độ bền cơ học tốt

3. Nguyên Lý Hoạt Động Của Tủ Điện

Quy trình hoạt động của tủ điện như sau:

1. Nguồn điện 3 pha được cấp vào MCCB tổng.
2. MCCB tổng phân phối điện xuống hệ thống thanh cái đồng.
3. Từ thanh cái, điện được cấp qua MCB nhánh.
4. Các nhánh này cấp điện cho:
   • ổ cắm công nghiệp
   • thiết bị máy móc
   • hệ thống điện công trình
5. Đồng hồ V và A hiển thị thông số điện để người vận hành theo dõi.

Nhờ hệ thống này, việc kiểm soát và phân phối điện trở nên dễ dàng và an toàn hơn.

4. Ưu Điểm Nổi Bật Của Tủ Điện

4.1 An Toàn Cao

Tủ điện được trang bị:

• MCCB tổng
• MCB nhánh
• hệ thống tiếp địa

Giúp bảo vệ thiết bị và con người khỏi các sự cố điện.

4.2 Quản Lý Nguồn Điện Hiệu Quả

Nhờ đồng hồ đo điện và hệ thống phân nhánh, người vận hành có thể:

• theo dõi điện áp
• kiểm soát dòng tải
• phát hiện sự cố nhanh chóng

4.3 Thiết Kế Gọn Gàng – Khoa Học

Thanh cái đồng được bố trí:

• rõ ràng
• phân pha theo màu chuẩn
• dễ bảo trì và kiểm tra

Điều này giúp tăng độ an toàn và tính chuyên nghiệp của hệ thống điện.

4.4 Dễ Dàng Mở Rộng

Hệ thống MCB nhánh cho phép:

• thêm tải mới
• mở rộng hệ thống điện

mà không cần thay đổi toàn bộ tủ điện.

5. Ứng Dụng Thực Tế

Tủ điện phân phối 3 pha được ứng dụng rộng rãi trong nhiều lĩnh vực.

5.1 Nhà Máy Và Xưởng Sản Xuất

Tủ điện dùng để:

• cấp điện cho máy móc
• quản lý tải điện
• bảo vệ hệ thống sản xuất

5.2 Công Trình Xây Dựng

Tủ điện thường được sử dụng làm tủ điện công trường để cấp điện cho:

• máy hàn
• máy cắt
• máy trộn bê tông
• thiết bị thi công

5.3 Trung Tâm Thương Mại

Tủ điện giúp:

• phân phối điện cho các khu vực
• bảo vệ hệ thống điện tòa nhà

5.4 Hệ Thống Điện Ngoài Trời

Với thiết kế vỏ thép chắc chắn, tủ điện có thể sử dụng trong:

• hệ thống cấp điện ngoài trời
• trạm cấp điện tạm
• công trình hạ tầng

6. Thông Số Kỹ Thuật Tham Khảo

Thông số có thể thay đổi theo yêu cầu:

7. Lợi Ích Khi Sử Dụng Tủ Điện Chất Lượng

Một tủ điện được thiết kế và thi công đúng tiêu chuẩn sẽ mang lại nhiều lợi ích:

• giảm rủi ro sự cố điện
• tăng tuổi thọ thiết bị
• tiết kiệm chi phí bảo trì
• vận hành hệ thống ổn định

Đây là yếu tố rất quan trọng trong hệ thống điện công nghiệp và thương mại.

8. Lưu Ý Khi Lựa Chọn Tủ Điện

Khi lựa chọn tủ điện phân phối, cần chú ý các yếu tố:

• công suất tải
• dòng điện tổng
• số lượng nhánh
• tiêu chuẩn an toàn điện
• môi trường lắp đặt

Ngoài ra, tủ điện nên được thiết kế bởi đơn vị có kinh nghiệm để đảm bảo an toàn và hiệu quả lâu dài.

9. Tại Sao Nên Sử Dụng Tủ Điện Thiết Kế Chuyên Nghiệp?

Một tủ điện được thiết kế chuẩn kỹ thuật sẽ đảm bảo:

• bố trí thiết bị hợp lý
• tối ưu không gian
• dễ dàng bảo trì
• đảm bảo an toàn điện

Đặc biệt trong môi trường công nghiệp, việc sử dụng tủ điện đạt tiêu chuẩn kỹ thuật là yêu cầu bắt buộc để tránh các sự cố nguy hiểm.

10. Kết Luận

Tủ điện phân phối 3 pha có đồng hồ đo điện áp và dòng điện là giải pháp hiệu quả cho việc quản lý và phân phối nguồn điện trong hệ thống công nghiệp và xây dựng. Với thiết kế chắc chắn, hệ thống bảo vệ đầy đủ và khả năng giám sát điện năng, tủ điện giúp đảm bảo an toàn, ổn định và tối ưu hóa vận hành hệ thống điện.

Việc đầu tư một tủ điện chất lượng không chỉ giúp bảo vệ thiết bị và con người, mà còn nâng cao hiệu quả sử dụng điện và giảm chi phí vận hành lâu dài.
