Tủ Điện Điều Khiển Cụm Bơm 3 Pha – Giải Pháp Điều Khiển và Phân Phối Điện Ổn Định Cho Hệ Thống Bơm Công Nghiệp

Trong các hệ thống cấp nước, xử lý nước, hệ thống phòng cháy chữa cháy (PCCC) hay các nhà máy sản xuất công nghiệp, tủ điện điều khiển cụm bơm đóng vai trò trung tâm trong việc điều khiển, bảo vệ và phân phối nguồn điện cho các động cơ bơm. Một hệ thống bơm hoạt động ổn định không chỉ phụ thuộc vào chất lượng của máy bơm mà còn phụ thuộc rất lớn vào tủ điện điều khiển bơm.

Hình ảnh thực tế trên là tủ điện điều khiển cụm bơm 3 pha, được thiết kế chuyên nghiệp, bố trí thiết bị khoa học và đảm bảo tiêu chuẩn kỹ thuật trong công nghiệp. Tủ giúp hệ thống bơm hoạt động an toàn, tự động và tăng tuổi thọ thiết bị.

Tủ Điện Điều Khiển Cụm Bơm 3 Pha

Tổng Quan Về Tủ Điện Điều Khiển Cụm Bơm

Tủ điện điều khiển cụm bơm là thiết bị dùng để điều khiển và bảo vệ nhiều máy bơm trong cùng một hệ thống. Tủ có nhiệm vụ:

• Phân phối nguồn điện 3 pha cho các bơm

• Điều khiển khởi động và dừng bơm

• Bảo vệ động cơ khỏi các sự cố điện

• Giám sát tình trạng hoạt động của bơm

• Luân phiên hoạt động giữa các bơm để tăng tuổi thọ

Tủ điện thường được sử dụng trong:

• Hệ thống bơm cấp nước sinh hoạt

• Hệ thống bơm tăng áp

• Hệ thống bơm PCCC

• Hệ thống bơm xử lý nước thải

• Nhà máy, khu công nghiệp

• Chung cư, khách sạn, bệnh viện

Nhờ hệ thống điều khiển thông minh, tủ điện bơm giúp giảm thiểu tối đa rủi ro về điện và tăng hiệu suất vận hành của toàn bộ hệ thống.

Cấu Tạo Của Tủ Điện Điều Khiển Bơm

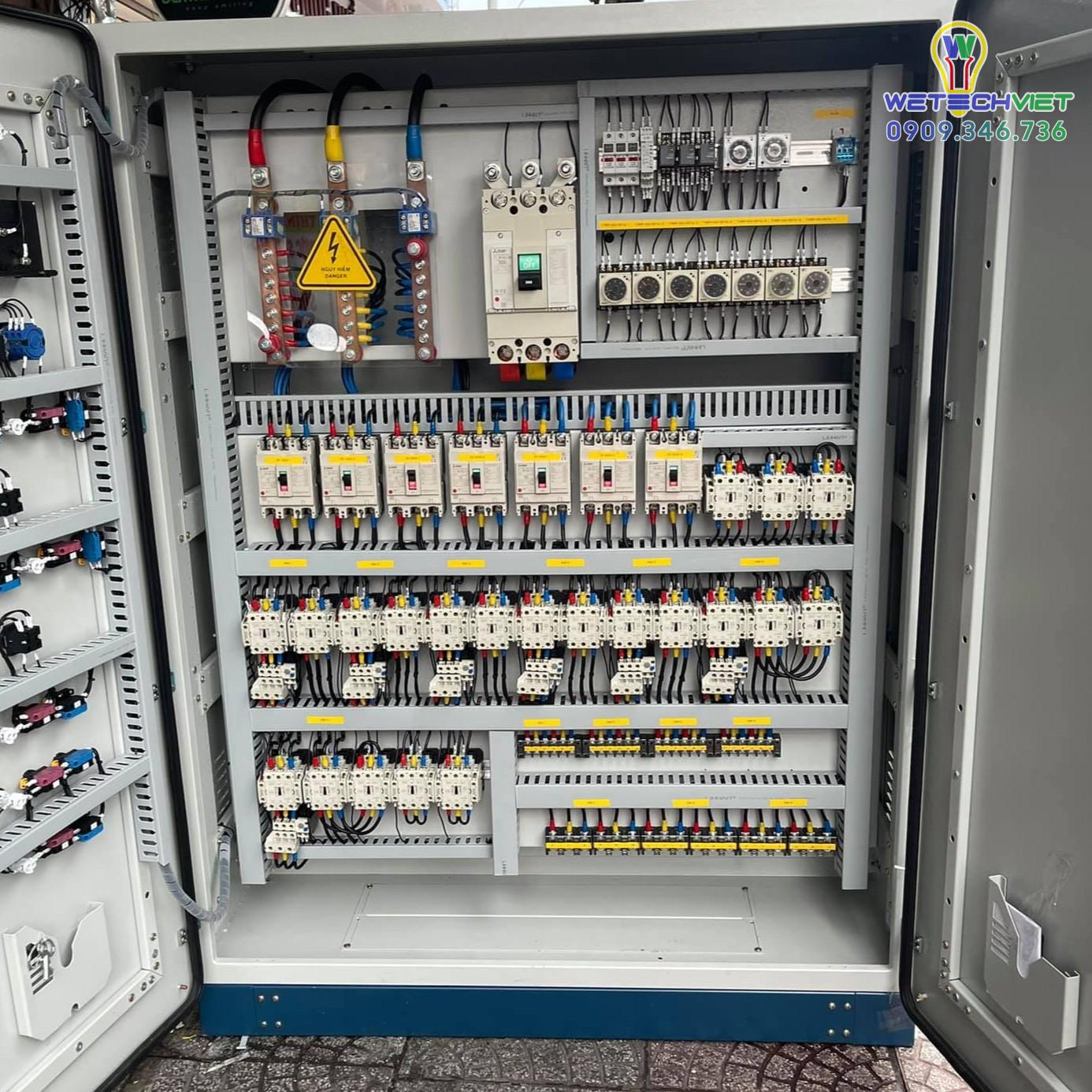

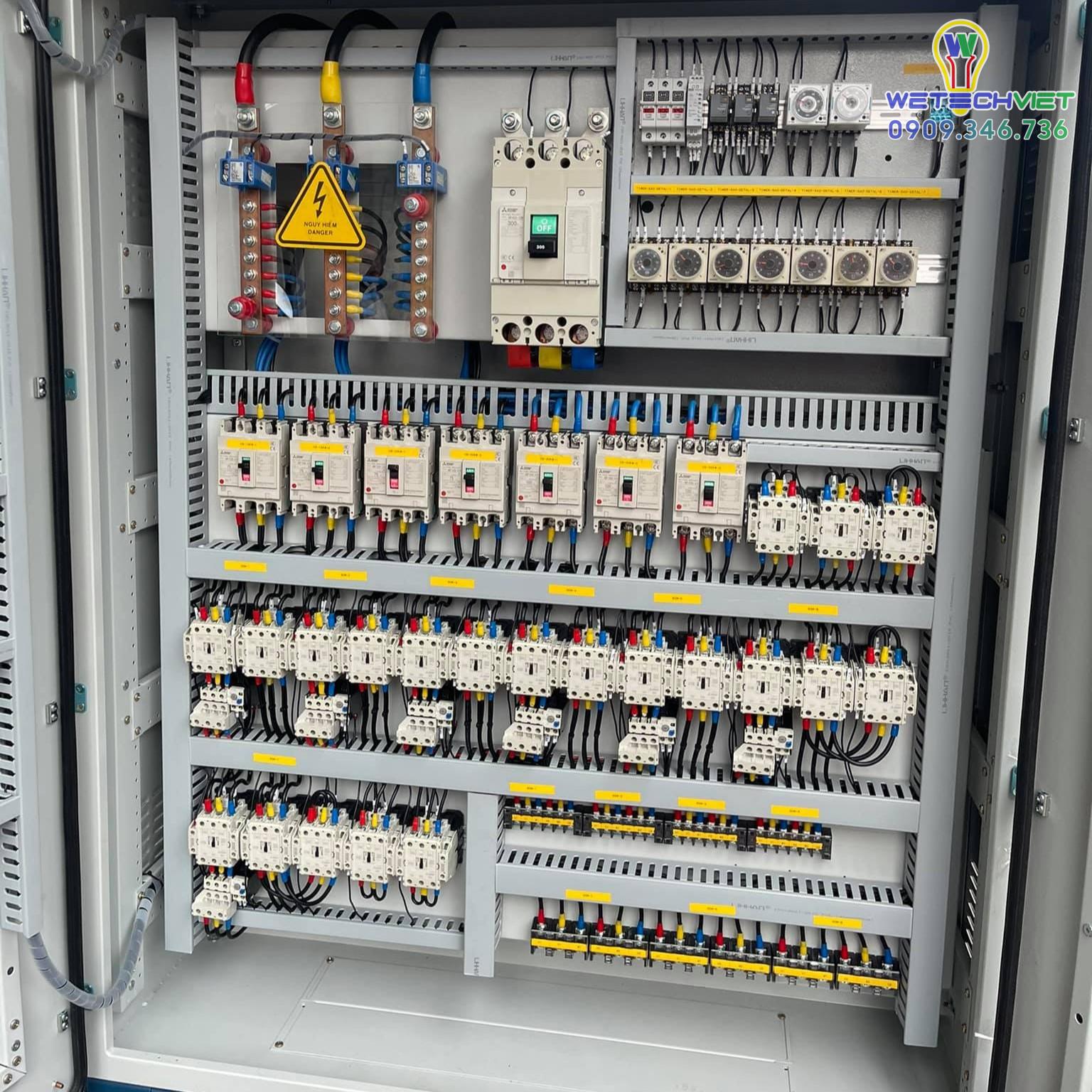

Quan sát cấu trúc bên trong tủ điện trong hình, ta có thể thấy các thành phần chính được bố trí rõ ràng theo từng tầng thiết bị.

1. Thanh cái phân phối điện (Busbar)

Phía trên của tủ là thanh cái đồng 3 pha, có nhiệm vụ phân phối nguồn điện từ nguồn chính đến các thiết bị bên trong tủ.

Ưu điểm của thanh cái:

• Dẫn điện tốt

• Chịu tải lớn

• Ít sinh nhiệt

• Giảm tổn hao điện năng

Thanh cái thường được bọc cách điện và có cảnh báo nguy hiểm điện áp cao để đảm bảo an toàn khi vận hành.

2. MCCB – Aptomat tổng

Thiết bị bảo vệ chính của tủ là MCCB (Molded Case Circuit Breaker).

Chức năng:

• Đóng cắt nguồn điện tổng

• Bảo vệ quá tải

• Bảo vệ ngắn mạch

• Bảo vệ hệ thống khi có sự cố điện

MCCB giúp ngăn chặn hư hỏng thiết bị và cháy nổ trong hệ thống điện.

3. MCB nhánh

Dưới MCCB là hệ thống MCB nhánh dùng để cấp nguồn cho từng bơm hoặc từng nhóm thiết bị.

MCB giúp:

• Bảo vệ từng mạch riêng

• Dễ dàng cô lập sự cố

• Thuận tiện khi bảo trì

4. Contactor (Khởi động từ)

Contactor là thiết bị quan trọng dùng để đóng cắt nguồn điện cấp cho động cơ bơm.

Chức năng:

• Khởi động bơm

• Dừng bơm

• Điều khiển tự động hoặc bằng tay

Contactor có khả năng đóng cắt dòng điện lớn và hoạt động ổn định trong môi trường công nghiệp.

5. Relay nhiệt (Thermal Relay)

Relay nhiệt được lắp kèm với contactor để bảo vệ động cơ khỏi quá tải.

Khi dòng điện vượt quá mức cho phép:

• Relay nhiệt sẽ ngắt contactor

• Động cơ bơm sẽ dừng

• Tránh cháy động cơ

Đây là thiết bị bảo vệ bắt buộc trong hệ thống điều khiển động cơ.

6. Timer – Bộ hẹn giờ

Trong tủ có nhiều timer relay, dùng để:

• Điều khiển thời gian khởi động

• Luân phiên bơm

• Trễ khởi động

• Trễ dừng

Timer giúp hệ thống bơm hoạt động tự động và ổn định hơn.

7. Terminal đấu nối

Phía dưới tủ là hệ thống terminal block dùng để đấu dây:

• Dây tín hiệu

• Dây điều khiển

• Dây cấp nguồn ra bơm

Terminal giúp đấu nối gọn gàng, dễ kiểm tra và bảo trì.

Hệ Thống Điều Khiển Ngoài Cửa Tủ

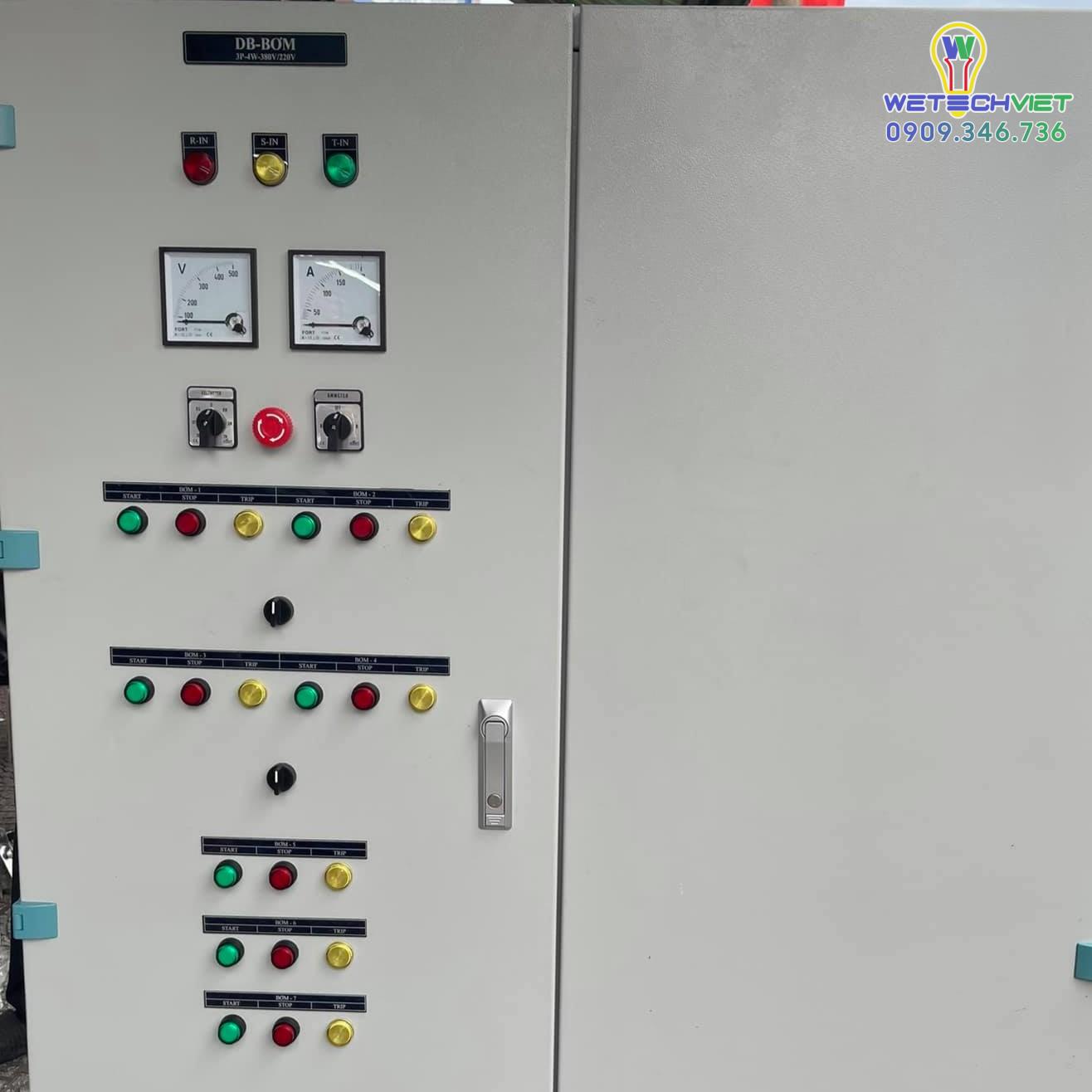

Phía ngoài cánh tủ được lắp các thiết bị điều khiển và hiển thị.

Đồng hồ đo điện

Tủ có các đồng hồ:

• Voltmeter (V): đo điện áp

• Ammeter (A): đo dòng điện

Các đồng hồ này giúp giám sát tình trạng tải của hệ thống bơm.

Đèn báo pha

Tủ có đèn báo:

• Pha R

• Pha S

• Pha T

Giúp kiểm tra nhanh tình trạng nguồn điện 3 pha.

Nút nhấn điều khiển

Bao gồm:

• Nút Start

• Nút Stop

• Nút Reset

Cho phép vận hành thủ công khi cần thiết.

Công tắc chọn chế độ

Tủ có thể có các chế độ:

• Manual

• Auto

Chế độ Auto cho phép hệ thống tự động vận hành theo cảm biến hoặc mức nước.

Nguyên Lý Hoạt Động Của Tủ Điện Bơm

Quy trình hoạt động cơ bản như sau:

Bước 1: Cấp nguồn

Nguồn điện 3 pha được cấp vào tủ qua MCCB.

Bước 2: Phân phối nguồn

Nguồn điện đi qua hệ thống thanh cái và MCB để cấp cho các mạch điều khiển và động lực.

Bước 3: Điều khiển bơm

Khi hệ thống yêu cầu bơm hoạt động:

• Timer hoặc cảm biến gửi tín hiệu

• Contactor đóng

• Động cơ bơm khởi động

Bước 4: Giám sát và bảo vệ

Trong quá trình hoạt động:

• Relay nhiệt giám sát dòng

• MCB bảo vệ ngắn mạch

• Đồng hồ hiển thị thông số điện

Nếu có sự cố:

• Hệ thống sẽ tự động ngắt bơm.

Ưu Điểm Của Tủ Điện Điều Khiển Bơm

1. Tự động hóa hệ thống

Tủ cho phép tự động điều khiển nhiều bơm, giảm sự phụ thuộc vào con người.

2. Bảo vệ toàn diện thiết bị

Các thiết bị bảo vệ giúp tránh:

• Quá tải

• Ngắn mạch

• Mất pha

• Lệch pha

3. Tăng tuổi thọ máy bơm

Nhờ chức năng luân phiên bơm, các máy bơm được sử dụng đều nhau, giảm hao mòn.

4. Tiết kiệm điện năng

Hệ thống điều khiển thông minh giúp:

• Tránh bơm chạy không tải

• Giảm tiêu thụ điện

5. Dễ vận hành và bảo trì

Tủ được thiết kế:

• Bố trí khoa học

• Đánh dấu rõ ràng

• Dễ kiểm tra

Ứng Dụng Thực Tế

Tủ điện điều khiển bơm được sử dụng rộng rãi trong:

Hệ thống cấp nước chung cư

Đảm bảo áp lực nước ổn định cho toàn bộ tòa nhà.

Nhà máy sản xuất

Cung cấp nước làm mát, nước sản xuất.

Hệ thống phòng cháy chữa cháy

Điều khiển bơm chữa cháy tự động.

Trạm bơm nông nghiệp

Cấp nước tưới tiêu.

Hệ thống xử lý nước

Điều khiển bơm tuần hoàn và bơm cấp.

Tiêu Chuẩn Thiết Kế Tủ Điện

Một tủ điện công nghiệp đạt chuẩn cần đảm bảo:

• Thiết kế theo IEC / TCVN

• Cách điện an toàn

• Tản nhiệt tốt

• Bố trí dây gọn gàng

• Dễ bảo trì

Ngoài ra cần:

• Sơn tĩnh điện chống gỉ

• Tiêu chuẩn IP chống bụi và nước

Đơn Vị Thiết Kế Và Lắp Đặt Tủ Điện Uy Tín

Việc thiết kế và thi công tủ điện cần đội ngũ kỹ thuật có kinh nghiệm để đảm bảo:

• Tính toán tải chính xác

• Chọn thiết bị phù hợp

• Đảm bảo an toàn điện

Một tủ điện được thiết kế đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định trong nhiều năm.

Kết Luận

Tủ điện điều khiển cụm bơm 3 pha là giải pháp tối ưu cho các hệ thống bơm công nghiệp và dân dụng. Với khả năng điều khiển tự động, bảo vệ toàn diện và vận hành ổn định, tủ điện giúp nâng cao hiệu suất hệ thống, tiết kiệm chi phí vận hành và đảm bảo an toàn cho thiết bị.

Nếu được thiết kế và lắp đặt đúng tiêu chuẩn, tủ điện bơm có thể hoạt động bền bỉ trong thời gian dài và đáp ứng tốt mọi yêu cầu của hệ thống cấp nước hiện đại.
