Tủ Điện ATS – MSB – Tủ Bù Công Suất 3 Pha Cho Hệ Thống Điện Công Nghiệp

Trong các hệ thống điện công nghiệp, trung tâm thương mại, nhà máy sản xuất hoặc các công trình quy mô lớn, tủ điện tổng và hệ thống chuyển nguồn tự động đóng vai trò cực kỳ quan trọng để đảm bảo nguồn điện ổn định, an toàn và tiết kiệm chi phí vận hành. Bộ tủ điện trong hình bao gồm tủ ATS, tủ MSB và tủ bù công suất, được thiết kế đồng bộ nhằm quản lý, phân phối và tối ưu hóa nguồn điện cho toàn bộ hệ thống.

Hệ thống tủ điện này được thiết kế theo tiêu chuẩn kỹ thuật công nghiệp, tích hợp các thiết bị đóng cắt chất lượng cao, khả năng vận hành ổn định, đảm bảo cấp điện liên tục cho các phụ tải quan trọng như hệ thống bơm, dây chuyền sản xuất, thang máy, điều hòa trung tâm và hệ thống chiếu sáng.

Bài viết dưới đây sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và các tiêu chuẩn kỹ thuật của tủ điện ATS – MSB – tủ bù, giúp doanh nghiệp lựa chọn được giải pháp phân phối điện tối ưu.

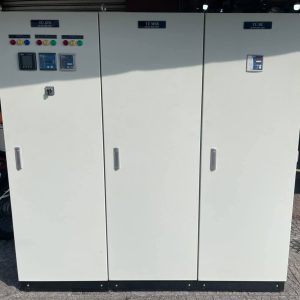

Tủ Điện ATS – MSB – Tủ Bù Công Suất 3 Pha

Tổng Quan Hệ Thống Tủ Điện ATS – MSB – Tủ Bù

Hệ thống tủ điện gồm 3 phần chính:

1. Tủ ATS (Automatic Transfer Switch)
Chức năng chính của tủ ATS là tự động chuyển đổi nguồn điện giữa nguồn chính và nguồn dự phòng (máy phát điện) khi xảy ra sự cố mất điện.

2. Tủ MSB (Main Switchboard)
Tủ MSB là tủ điện tổng, có nhiệm vụ tiếp nhận nguồn điện từ máy biến áp hoặc máy phát điện, sau đó phân phối đến các tủ điện nhánh.

3. Tủ Bù Công Suất Phản Kháng
Tủ bù có chức năng nâng cao hệ số công suất (cosφ), giảm tổn thất điện năng và tránh bị phạt tiền điện do công suất phản kháng.

Ba loại tủ điện này khi kết hợp thành một hệ thống sẽ tạo thành trung tâm điều phối điện năng cho toàn bộ công trình.

Cấu Tạo Chi Tiết Của Hệ Thống Tủ Điện

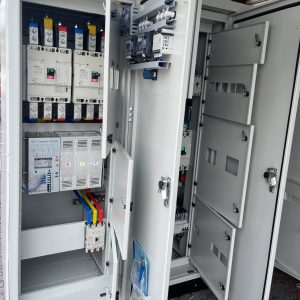

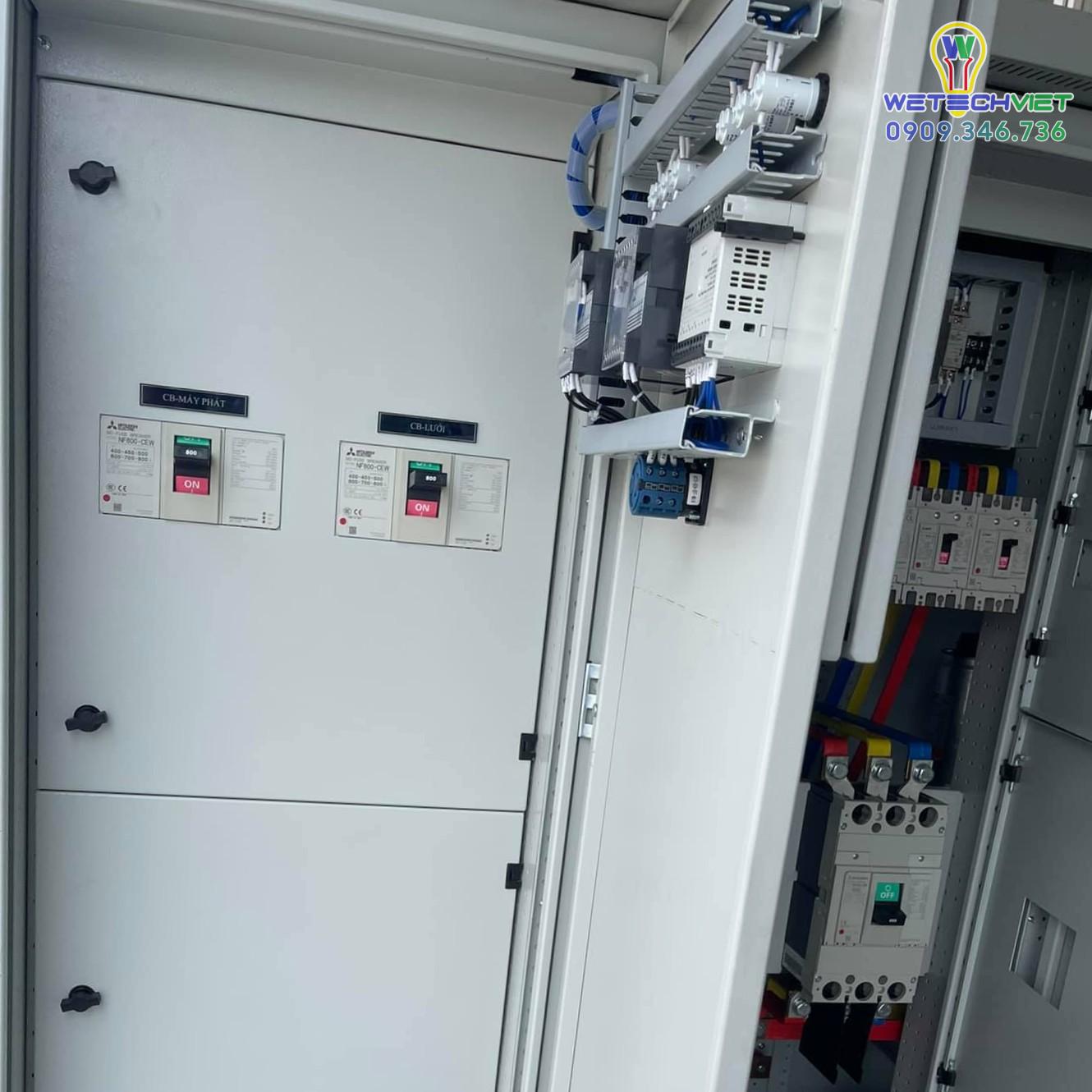

1. Cấu tạo tủ ATS

Tủ ATS trong hệ thống có nhiệm vụ tự động chuyển nguồn giữa điện lưới và máy phát điện.

Thành phần chính

• Bộ chuyển nguồn tự động ATS

• MCCB đóng cắt nguồn

• Bộ điều khiển ATS

• Relay bảo vệ

• Đồng hồ đo điện áp, dòng điện

• Đèn báo trạng thái nguồn

• Thanh cái đồng phân phối điện

Nguyên lý hoạt động

Khi nguồn điện lưới bị mất hoặc điện áp giảm thấp, bộ điều khiển ATS sẽ:

1. Phát tín hiệu khởi động máy phát điện

2. Chờ máy phát ổn định điện áp

3. Tự động chuyển tải sang nguồn máy phát

Khi điện lưới phục hồi:

1. ATS chuyển lại sang nguồn điện lưới

2. Máy phát điện sẽ dừng sau một khoảng thời gian trễ

Nhờ đó, hệ thống đảm bảo cấp điện liên tục cho phụ tải quan trọng.

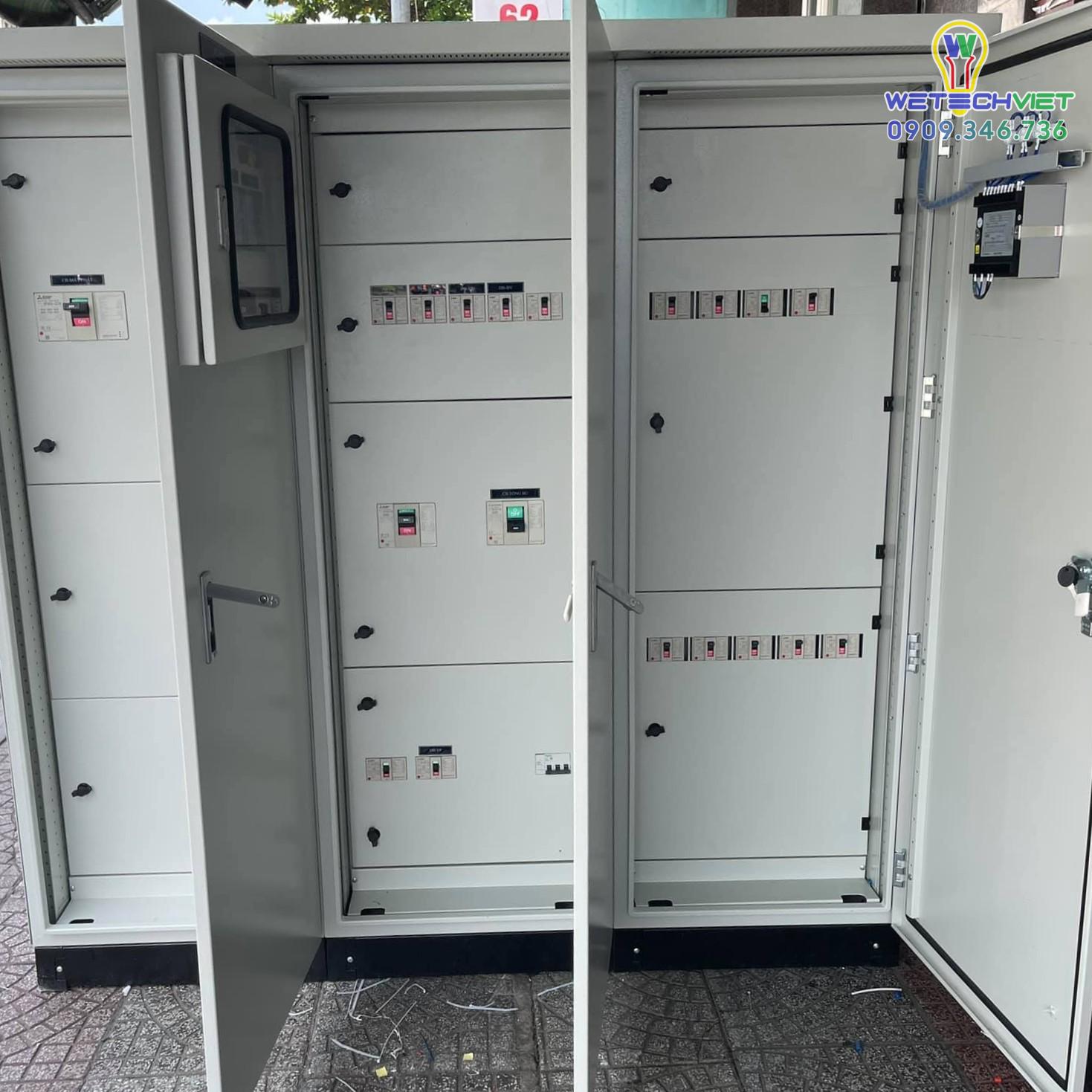

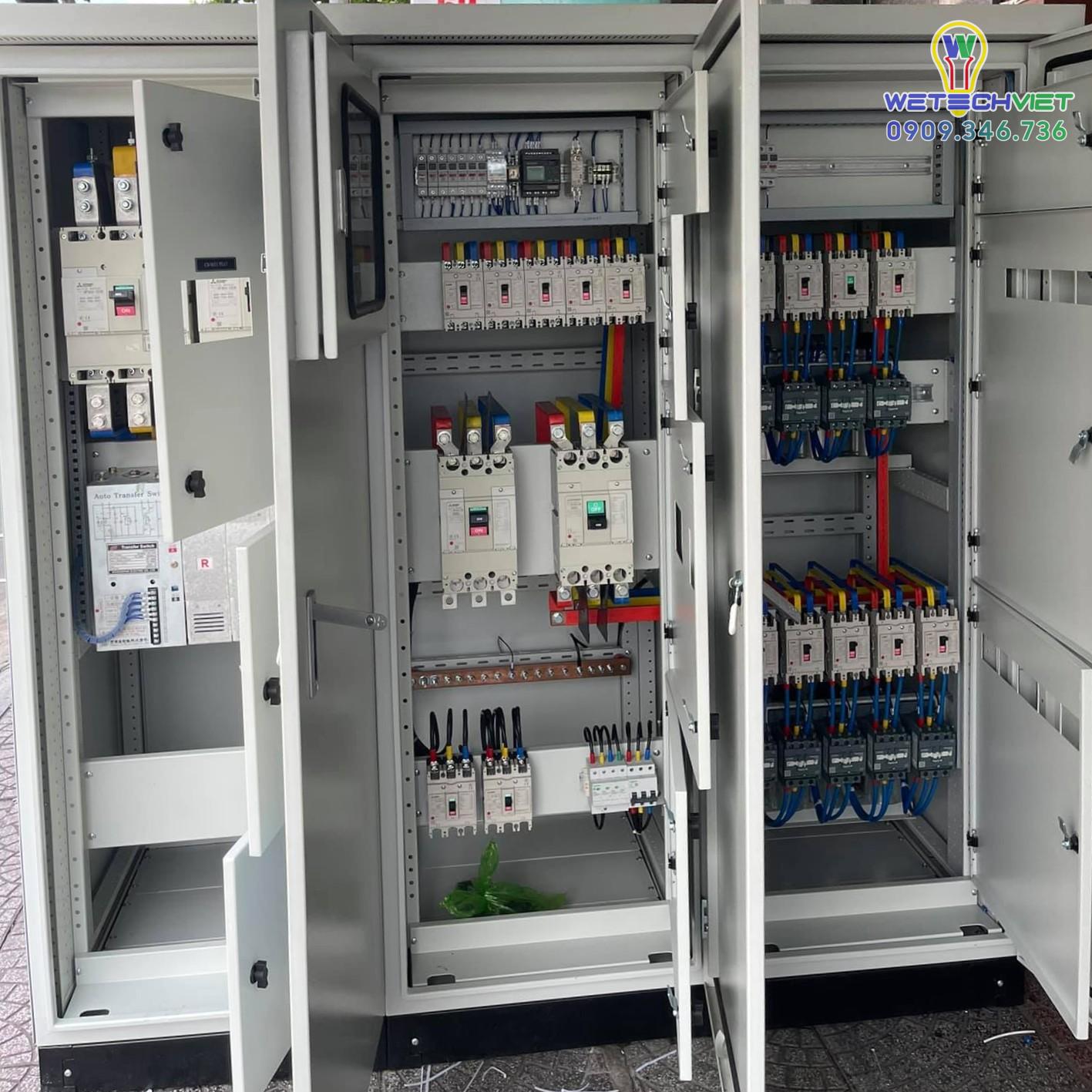

2. Cấu tạo tủ điện MSB

Tủ MSB là tủ điện tổng của hệ thống, nơi tập trung các thiết bị đóng cắt và phân phối điện.

Các thiết bị chính

• MCCB tổng

• MCCB nhánh

• Thanh cái đồng 3 pha

• Bộ đo điện đa năng

• Relay bảo vệ quá tải, ngắn mạch

• Thiết bị chống sét lan truyền

• Hệ thống thanh trung tính và tiếp địa

Chức năng chính

• Nhận nguồn điện từ máy biến áp hoặc máy phát điện

• Phân phối điện đến các tủ DB hoặc tủ điều khiển

• Bảo vệ hệ thống khi xảy ra sự cố điện

• Giám sát các thông số điện năng

Trong các hệ thống lớn, tủ MSB thường được thiết kế dạng module, giúp dễ dàng mở rộng khi cần tăng công suất.

3. Cấu tạo tủ bù công suất phản kháng

Tủ bù công suất phản kháng giúp cải thiện hệ số công suất cosφ, nâng cao hiệu suất sử dụng điện.

Thành phần chính

• Bộ điều khiển tụ bù tự động

• Tụ bù công suất

• Contactor đóng cắt tụ

• MCCB bảo vệ

• Cuộn kháng (nếu có)

• Thanh cái đồng phân phối

Nguyên lý hoạt động

Bộ điều khiển tụ bù sẽ:

1. Đo hệ số công suất của hệ thống

2. Tự động đóng các cấp tụ khi cosφ thấp

3. Ngắt bớt tụ khi cosφ đạt yêu cầu

Thông thường hệ số công suất được duy trì trong khoảng 0.95 – 0.99.

Ưu Điểm Của Hệ Thống Tủ Điện

1. Đảm bảo cấp điện liên tục

Nhờ tủ ATS, hệ thống có thể chuyển đổi nguồn điện tự động trong vài giây, giúp các thiết bị quan trọng không bị gián đoạn.

2. Phân phối điện an toàn

Tủ MSB được trang bị các thiết bị bảo vệ hiện đại, giúp ngăn ngừa:

• Quá tải

• Ngắn mạch

• Sụt áp

• Mất pha

Điều này giúp bảo vệ thiết bị điện và tăng tuổi thọ hệ thống.

3. Tiết kiệm chi phí tiền điện

Nhờ tủ bù công suất phản kháng, doanh nghiệp có thể:

• Giảm tổn thất điện năng

• Tránh bị phạt tiền điện do cosφ thấp

• Tối ưu hóa hiệu suất hệ thống

4. Thiết kế khoa học – dễ bảo trì

Hệ thống tủ được thiết kế gọn gàng, bố trí thiết bị hợp lý, giúp:

• Dễ dàng kiểm tra và bảo trì

• Thuận tiện mở rộng hệ thống

• Tăng độ an toàn khi vận hành

Tiêu Chuẩn Kỹ Thuật Của Tủ Điện

Các tủ điện được thiết kế và chế tạo theo các tiêu chuẩn kỹ thuật phổ biến:

• IEC 61439 – Tiêu chuẩn tủ điện hạ thế

• IEC 60947 – Thiết bị đóng cắt

• TCVN về hệ thống điện công nghiệp

Thông số kỹ thuật tham khảo

Ứng Dụng Của Hệ Thống Tủ Điện

Hệ thống tủ điện ATS – MSB – tủ bù được sử dụng rộng rãi trong nhiều lĩnh vực:

1. Nhà máy sản xuất

• Dây chuyền sản xuất

• Máy móc công nghiệp

• Hệ thống bơm và quạt

2. Tòa nhà – chung cư

• Hệ thống thang máy

• Điều hòa trung tâm

• Chiếu sáng tòa nhà

3. Trung tâm thương mại

• Hệ thống điện tổng

• Hệ thống chiếu sáng và điều hòa

• Hệ thống phòng cháy chữa cháy

4. Bệnh viện và trường học

• Đảm bảo cấp điện liên tục

• Hệ thống thiết bị quan trọng

Quy Trình Sản Xuất Tủ Điện

Để đảm bảo chất lượng và độ an toàn, tủ điện được sản xuất theo quy trình nghiêm ngặt:

1. Thiết kế bản vẽ

• Thiết kế sơ đồ nguyên lý

• Thiết kế layout tủ

• Tính toán dòng điện và công suất

2. Gia công vỏ tủ

• Cắt CNC

• Chấn kim loại

• Sơn tĩnh điện

3. Lắp đặt thiết bị

• Lắp MCCB

• Lắp thanh cái đồng

• Lắp thiết bị điều khiển

4. Đấu dây và kiểm tra

• Đấu dây theo sơ đồ

• Kiểm tra cách điện

• Kiểm tra vận hành

5. Chạy thử nghiệm

• Kiểm tra tải

• Kiểm tra chuyển nguồn ATS

• Kiểm tra hệ thống bù

Những Lưu Ý Khi Lắp Đặt Tủ Điện

Để hệ thống hoạt động ổn định, cần lưu ý:

• Lắp đặt ở nơi khô ráo, thoáng mát

• Có hệ thống tiếp địa đạt chuẩn

• Khoảng cách bảo trì tối thiểu 1m

• Kiểm tra định kỳ thiết bị đóng cắt

Bảo Trì Và Bảo Dưỡng Tủ Điện

Việc bảo trì định kỳ giúp tăng tuổi thọ hệ thống.

Công việc cần thực hiện

• Kiểm tra siết chặt thanh cái

• Vệ sinh tủ điện

• Kiểm tra tụ bù

• Kiểm tra MCCB và contactor

• Đo điện trở cách điện

Chu kỳ bảo trì thường 3 – 6 tháng/lần.

Vì Sao Nên Sử Dụng Hệ Thống Tủ Điện Đồng Bộ

Việc sử dụng hệ thống tủ điện được thiết kế đồng bộ mang lại nhiều lợi ích:

• Hoạt động ổn định

• Dễ quản lý và vận hành

• Giảm rủi ro sự cố điện

• Tối ưu chi phí đầu tư

Ngoài ra, hệ thống còn giúp nâng cao độ tin cậy của toàn bộ mạng điện công trình.

Kết Luận

Hệ thống tủ điện ATS – MSB – tủ bù công suất phản kháng là giải pháp quan trọng trong các công trình công nghiệp và dân dụng hiện đại. Với chức năng chuyển nguồn tự động, phân phối điện an toàn và tối ưu hóa hiệu suất sử dụng điện, hệ thống tủ điện này giúp doanh nghiệp đảm bảo hoạt động liên tục, giảm chi phí vận hành và nâng cao độ an toàn cho hệ thống điện.

Nhờ thiết kế khoa học, thiết bị chất lượng cao và khả năng vận hành ổn định, đây là lựa chọn lý tưởng cho các nhà máy, tòa nhà, trung tâm thương mại và các công trình quy mô lớn.
