Tủ Điện MSB Kết Hợp ATS Và Tụ Bù – Giải Pháp Phân Phối Điện Và Tự Động Chuyển Nguồn Cho Công Trình

Giới thiệu tủ điện MSB kết hợp ATS và tụ bù

Trong các hệ thống điện công nghiệp, nhà máy, tòa nhà thương mại hoặc chung cư, việc đảm bảo nguồn điện ổn định, liên tục và tiết kiệm năng lượng là yêu cầu bắt buộc. Để đáp ứng nhu cầu này, các hệ thống điện thường sử dụng tủ điện MSB kết hợp ATS và tụ bù nhằm quản lý nguồn điện tổng, tự động chuyển nguồn dự phòng và nâng cao hệ số công suất.

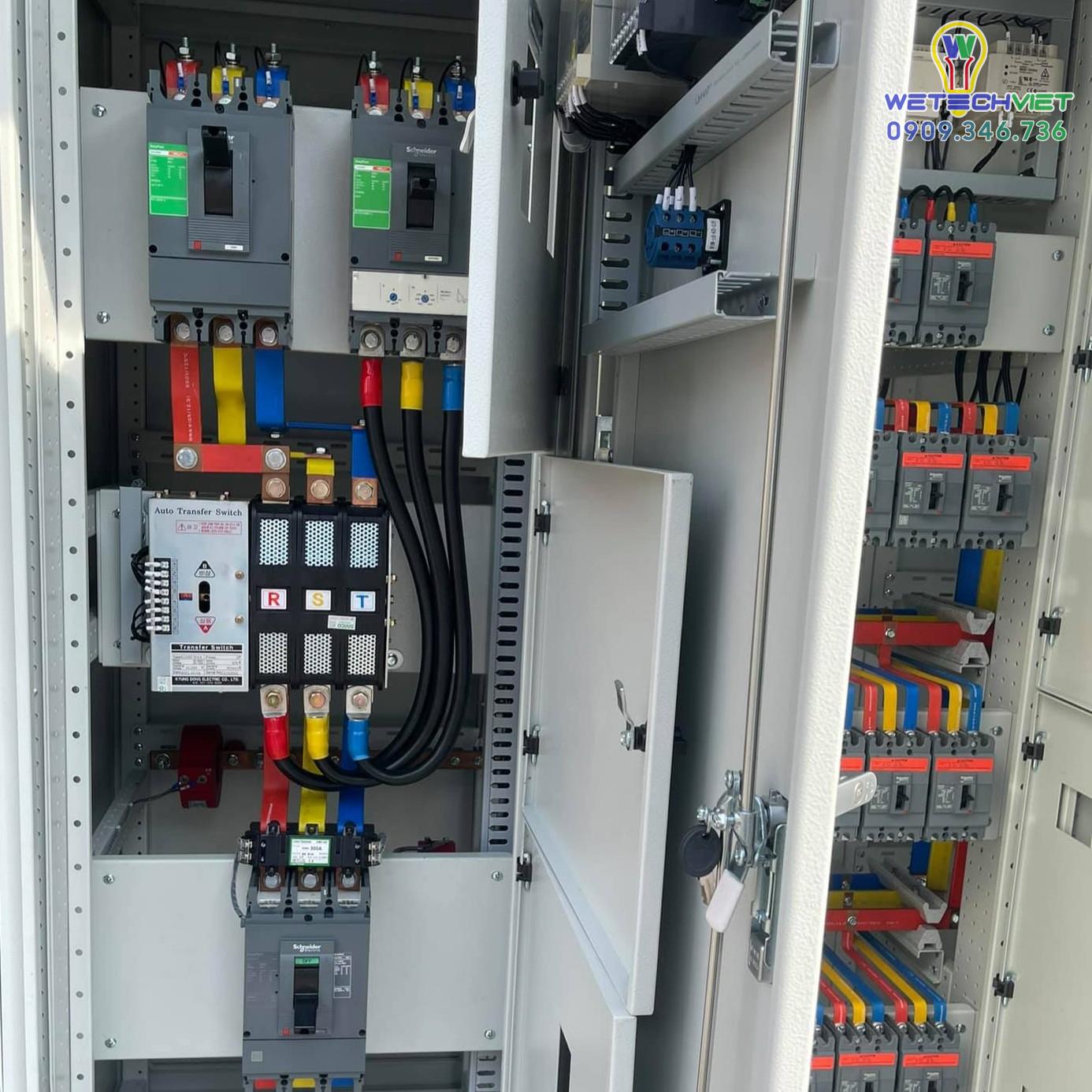

Tủ điện trong hình là một hệ thống tủ điện tổng gồm 3 phần chính:

• Tủ ATS (Automatic Transfer Switch) – tự động chuyển nguồn giữa điện lưới và máy phát

• Tủ MSB (Main Switchboard) – tủ phân phối điện tổng cho toàn bộ công trình

• Tủ tụ bù (Capacitor Bank) – bù công suất phản kháng, tiết kiệm chi phí điện

Việc tích hợp ba hệ thống này trong một cụm tủ giúp tối ưu không gian, tăng độ ổn định và nâng cao hiệu suất vận hành của hệ thống điện.

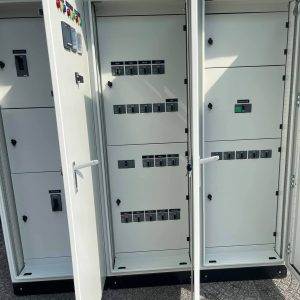

Tủ Điện MSB Kết Hợp ATS Và Tụ Bù

Cấu tạo hệ thống tủ điện MSB – ATS – tụ bù

Một hệ thống tủ điện tổng tiêu chuẩn thường được thiết kế theo cấu trúc module, giúp dễ dàng lắp đặt, vận hành và bảo trì.

1. Tủ ATS – Tự động chuyển nguồn điện

Tủ ATS đóng vai trò cực kỳ quan trọng trong các công trình yêu cầu nguồn điện liên tục 24/7 như:

• Bệnh viện

• Nhà máy sản xuất

• Trung tâm dữ liệu

• Tòa nhà văn phòng

• Khách sạn

• Chung cư cao tầng

Chức năng chính

• Tự động chuyển nguồn từ điện lưới sang máy phát điện khi mất điện

• Chuyển lại nguồn máy phát sang điện lưới khi nguồn điện lưới ổn định

• Giảm thời gian gián đoạn điện

• Bảo vệ thiết bị điện trong hệ thống

Thành phần chính

Tủ ATS thường gồm:

• MCCB nguồn lưới

• MCCB nguồn máy phát

• Bộ ATS controller

• Thanh cái đồng

• Hệ thống đo lường điện

• Đèn báo trạng thái nguồn

Nhờ hệ thống điều khiển tự động, thời gian chuyển nguồn chỉ vài giây, đảm bảo hoạt động liên tục cho hệ thống điện.

2. Tủ MSB – Tủ điện phân phối tổng

Tủ điện MSB (Main Switchboard) là trung tâm phân phối điện chính của toàn bộ công trình.

Nguồn điện sau khi qua ATS sẽ được đưa vào tủ MSB để phân phối đến các tủ điện nhánh như:

• Tủ DB

• Tủ động lực

• Tủ chiếu sáng

• Tủ bơm

• Tủ HVAC

• Tủ sản xuất

Cấu tạo tủ MSB

Một tủ MSB tiêu chuẩn thường gồm:

• MCCB tổng

• MCCB nhánh

• Thanh cái đồng (Busbar)

• Thiết bị đo lường điện

• Hệ thống bảo vệ quá tải – ngắn mạch

• Bộ hiển thị điện áp – dòng điện – công suất

• Hệ thống dây dẫn và phụ kiện đấu nối

Vai trò của tủ MSB

• Phân phối điện cho toàn bộ hệ thống

• Bảo vệ thiết bị điện

• Kiểm soát tải điện

• Tăng độ an toàn vận hành

MSB thường được thiết kế dòng từ 400A – 6300A tùy theo quy mô công trình.

3. Tủ tụ bù – Bù công suất phản kháng

Trong các hệ thống điện công nghiệp, tải cảm như:

• động cơ điện

• máy nén

• máy bơm

• máy lạnh

sẽ tạo ra công suất phản kháng, làm giảm hệ số công suất (cosφ).

Nếu hệ số cosφ thấp, doanh nghiệp sẽ bị phạt tiền điện phản kháng.

Tủ tụ bù giúp:

• Nâng hệ số công suất lên 0.9 – 0.95

• Giảm tổn thất điện năng

• Giảm tiền điện

• Tăng hiệu suất hệ thống điện

Thành phần tủ tụ bù

• Bộ điều khiển tụ bù (Power factor controller)

• Tụ điện công suất

• Contactor đóng cắt tụ

• Cuộn kháng lọc sóng hài (nếu có)

• MCCB bảo vệ

• Thanh cái đồng

Hệ thống tụ bù sẽ tự động đóng hoặc cắt từng cấp tụ tùy theo tải của hệ thống.

Nguyên lý hoạt động của hệ thống tủ

Hệ thống tủ điện MSB – ATS – tụ bù hoạt động theo quy trình sau:

Bước 1: Nguồn điện lưới cấp vào tủ ATS

Nguồn điện 3 pha từ điện lực được đưa vào tủ ATS.

Bước 2: ATS giám sát nguồn điện

Bộ điều khiển ATS liên tục theo dõi:

• điện áp

• tần số

• mất pha

• đảo pha

Nếu nguồn điện lưới ổn định → cấp điện cho tủ MSB.

Bước 3: Mất điện lưới

Nếu mất điện lưới:

1. ATS gửi tín hiệu khởi động máy phát

2. Máy phát đạt điện áp ổn định

3. ATS chuyển tải sang nguồn máy phát

Bước 4: Điện được phân phối qua MSB

Nguồn điện từ ATS được đưa vào tủ MSB và phân phối đến:

• các tủ động lực

• hệ thống chiếu sáng

• máy móc sản xuất

Bước 5: Tủ tụ bù tối ưu công suất

Tủ tụ bù liên tục đo hệ số cosφ và tự động đóng các cấp tụ để:

• ổn định điện áp

• giảm công suất phản kháng

Ưu điểm của hệ thống tủ điện MSB kết hợp ATS và tụ bù

1. Đảm bảo nguồn điện liên tục

Hệ thống ATS giúp chuyển đổi nguồn điện tự động khi mất điện, đảm bảo hoạt động không bị gián đoạn.

2. Tăng độ an toàn cho hệ thống điện

Tủ điện sử dụng các thiết bị bảo vệ như:

• MCCB

• MCB

• Relay bảo vệ

giúp ngăn ngừa sự cố điện nguy hiểm.

3. Tiết kiệm chi phí điện năng

Nhờ tủ tụ bù:

• nâng cao hệ số công suất

• giảm tổn thất điện

• tránh tiền phạt điện phản kháng

4. Tối ưu vận hành hệ thống

Hệ thống tủ giúp:

• giám sát điện năng

• quản lý tải

• phân phối điện hợp lý

5. Thiết kế gọn gàng – dễ bảo trì

Các tủ được thiết kế dạng module, giúp:

• dễ lắp đặt

• dễ thay thế thiết bị

• dễ mở rộng hệ thống

Ứng dụng của hệ thống tủ điện

Tủ điện MSB kết hợp ATS và tụ bù được ứng dụng rộng rãi trong nhiều lĩnh vực:

Nhà máy sản xuất

• dây chuyền sản xuất

• máy móc công nghiệp

• hệ thống động lực

Tòa nhà thương mại

• trung tâm thương mại

• văn phòng

• khách sạn

Chung cư cao tầng

• hệ thống chiếu sáng

• thang máy

• bơm nước

Bệnh viện

• thiết bị y tế

• phòng mổ

• hệ thống điều hòa

Trung tâm dữ liệu

• máy chủ

• hệ thống UPS

• hệ thống làm mát

Tiêu chuẩn thiết kế tủ điện

Một hệ thống tủ điện chất lượng phải đáp ứng các tiêu chuẩn:

• IEC 61439 – tiêu chuẩn tủ điện hạ thế

• IEC 60947 – thiết bị đóng cắt

• TCVN về an toàn điện

• tiêu chuẩn chống cháy

Ngoài ra tủ còn được thiết kế theo:

• IP chống bụi

• IP chống nước

• tiêu chuẩn tiếp địa

Quy trình sản xuất tủ điện

Quy trình sản xuất tủ điện công nghiệp thường gồm các bước:

1. Thiết kế bản vẽ kỹ thuật

• sơ đồ nguyên lý

• sơ đồ đấu nối

• bố trí thiết bị

2. Gia công vỏ tủ

• cắt CNC

• sơn tĩnh điện

• lắp khung

3. Lắp đặt thiết bị

• MCCB

• busbar đồng

• relay

• tụ điện

4. Đấu dây

• dây nguồn

• dây điều khiển

• dây tín hiệu

5. Kiểm tra và chạy thử

• test cách điện

• test đóng cắt

• test tải

Tại sao nên sử dụng tủ điện sản xuất theo yêu cầu

Việc đặt sản xuất tủ điện theo thiết kế riêng mang lại nhiều lợi ích:

• phù hợp tải thực tế

• tối ưu chi phí

• dễ mở rộng hệ thống

• đảm bảo độ bền

Ngoài ra còn giúp hệ thống điện an toàn và ổn định hơn trong quá trình vận hành lâu dài.

Lưu ý khi lựa chọn tủ điện MSB – ATS – tụ bù

Khi lựa chọn tủ điện cho công trình cần lưu ý:

1. Công suất hệ thống

Xác định chính xác:

• tổng tải

• tải dự phòng

• công suất máy phát

2. Dòng điện tủ

Tủ MSB thường có dòng:

• 400A

• 630A

• 1000A

• 1600A

• 2500A

3. Chất lượng thiết bị

Nên sử dụng thiết bị của các hãng:

• Schneider

• ABB

• Mitsubishi

• LS

• Siemens

4. Thiết kế thanh cái

Thanh cái đồng phải:

• đủ tiết diện

• cách điện tốt

• tản nhiệt tốt

Kết luận

Tủ điện MSB kết hợp ATS và tụ bù là giải pháp hoàn chỉnh cho hệ thống điện của các công trình hiện đại. Hệ thống không chỉ giúp phân phối điện ổn định, mà còn đảm bảo nguồn điện liên tục và tiết kiệm chi phí điện năng.

Với thiết kế chuyên nghiệp, thiết bị chất lượng cao và hệ thống điều khiển thông minh, tủ điện này đóng vai trò quan trọng trong việc nâng cao hiệu quả vận hành của toàn bộ hệ thống điện.

Nếu được thiết kế và lắp đặt đúng tiêu chuẩn, hệ thống tủ điện sẽ mang lại độ bền cao, an toàn và hiệu suất tối ưu trong nhiều năm vận hành.
