Tủ điện phân phối có công tơ điện – Giải pháp quản lý điện năng chính xác cho chung cư, nhà trọ và tòa nhà

1. Tủ điện phân phối có công tơ điện là gì?

Tủ điện phân phối có công tơ điện là hệ thống tủ điện được thiết kế để phân phối nguồn điện đến từng khu vực hoặc từng phòng, đồng thời đo lường điện năng tiêu thụ bằng công tơ điện riêng biệt. Mỗi nhánh điện trong tủ được lắp đặt một công tơ để theo dõi lượng điện sử dụng, giúp quản lý điện năng minh bạch và chính xác.

Loại tủ điện này thường được sử dụng trong:

• Chung cư mini

• Nhà trọ, phòng trọ cho thuê

• Khách sạn, homestay

• Nhà xưởng, văn phòng

• Trung tâm thương mại

• Khu nhà ở nhiều hộ

Nhờ tích hợp công tơ điện, chủ đầu tư có thể dễ dàng kiểm soát mức tiêu thụ điện của từng phòng hoặc từng khu vực, từ đó tính tiền điện chính xác, minh bạch và hạn chế thất thoát điện năng.

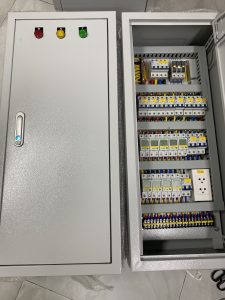

Tủ Điên Phân Phối Đã Lắp

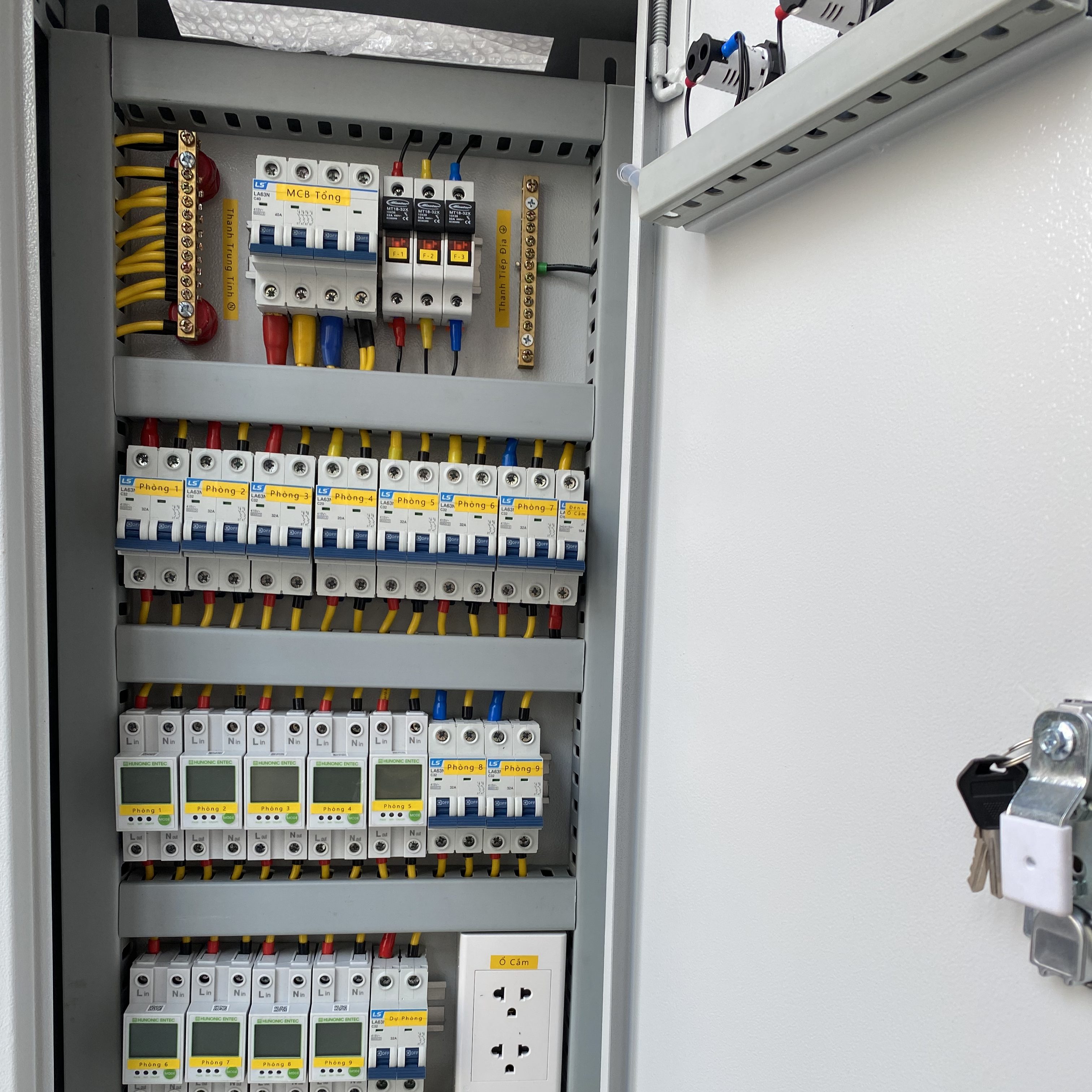

Tủ Điên Phân Phối Có Công Tơ Điện

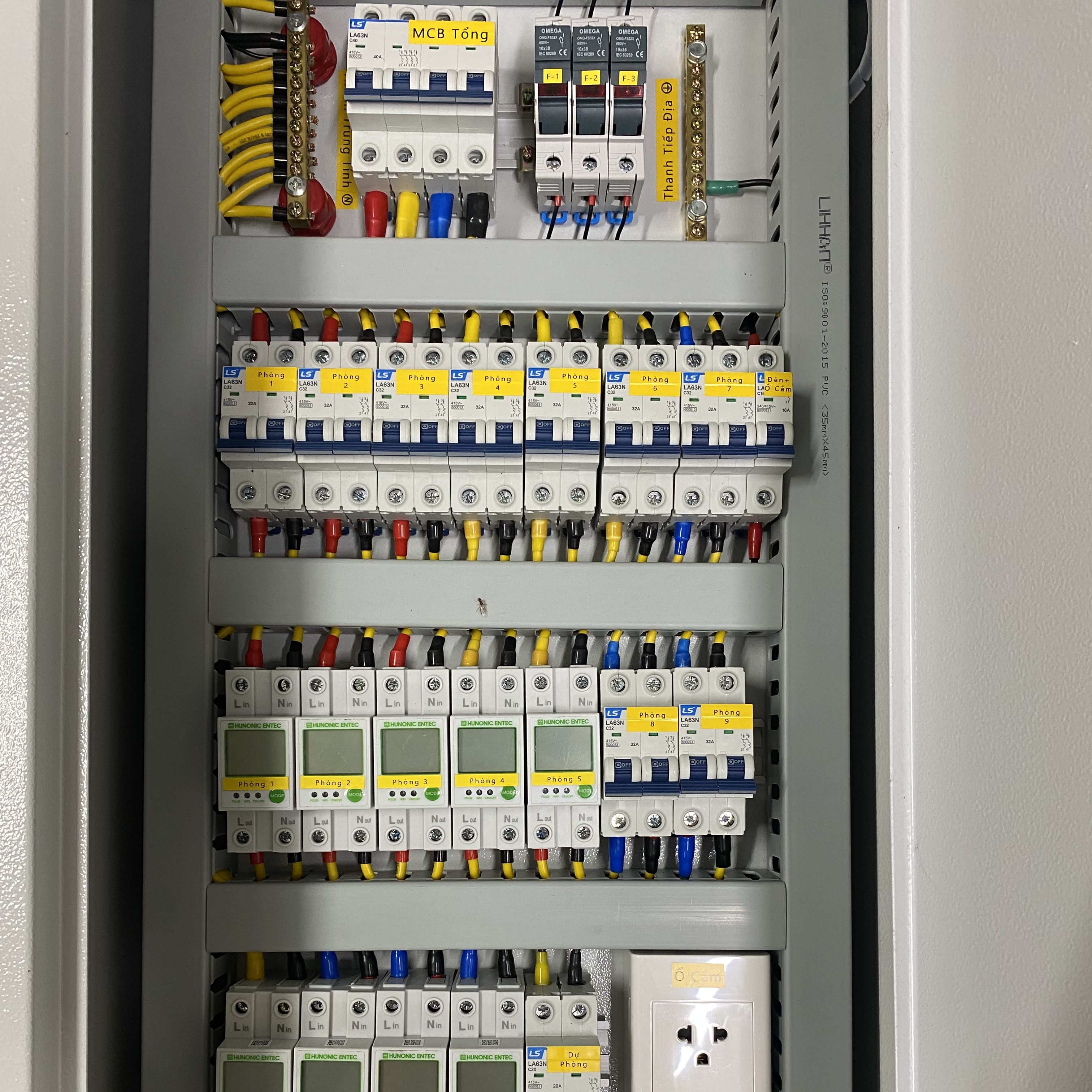

2. Cấu tạo của tủ điện phân phối có công tơ điện

Một tủ điện phân phối có công tơ điện tiêu chuẩn thường bao gồm các thành phần chính sau:

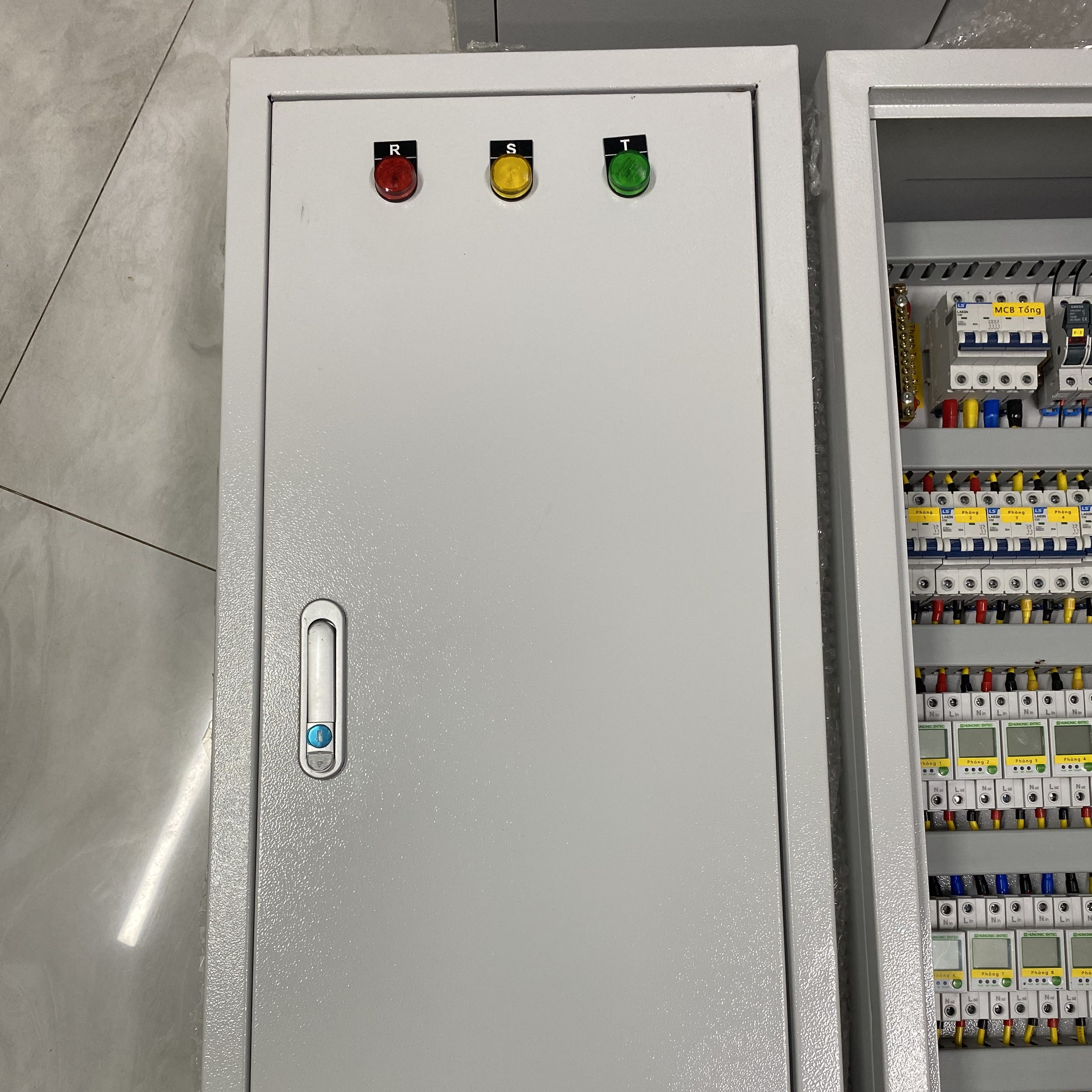

2.1 Vỏ tủ điện

Vỏ tủ điện được chế tạo từ thép sơn tĩnh điện hoặc inox, đảm bảo độ bền cao, chống ăn mòn và an toàn khi vận hành.

Đặc điểm:

• Độ dày thép từ 1.0 – 2.0 mm

• Sơn tĩnh điện chống gỉ

• Thiết kế kín chống bụi, chống côn trùng

• Có cửa khóa bảo vệ

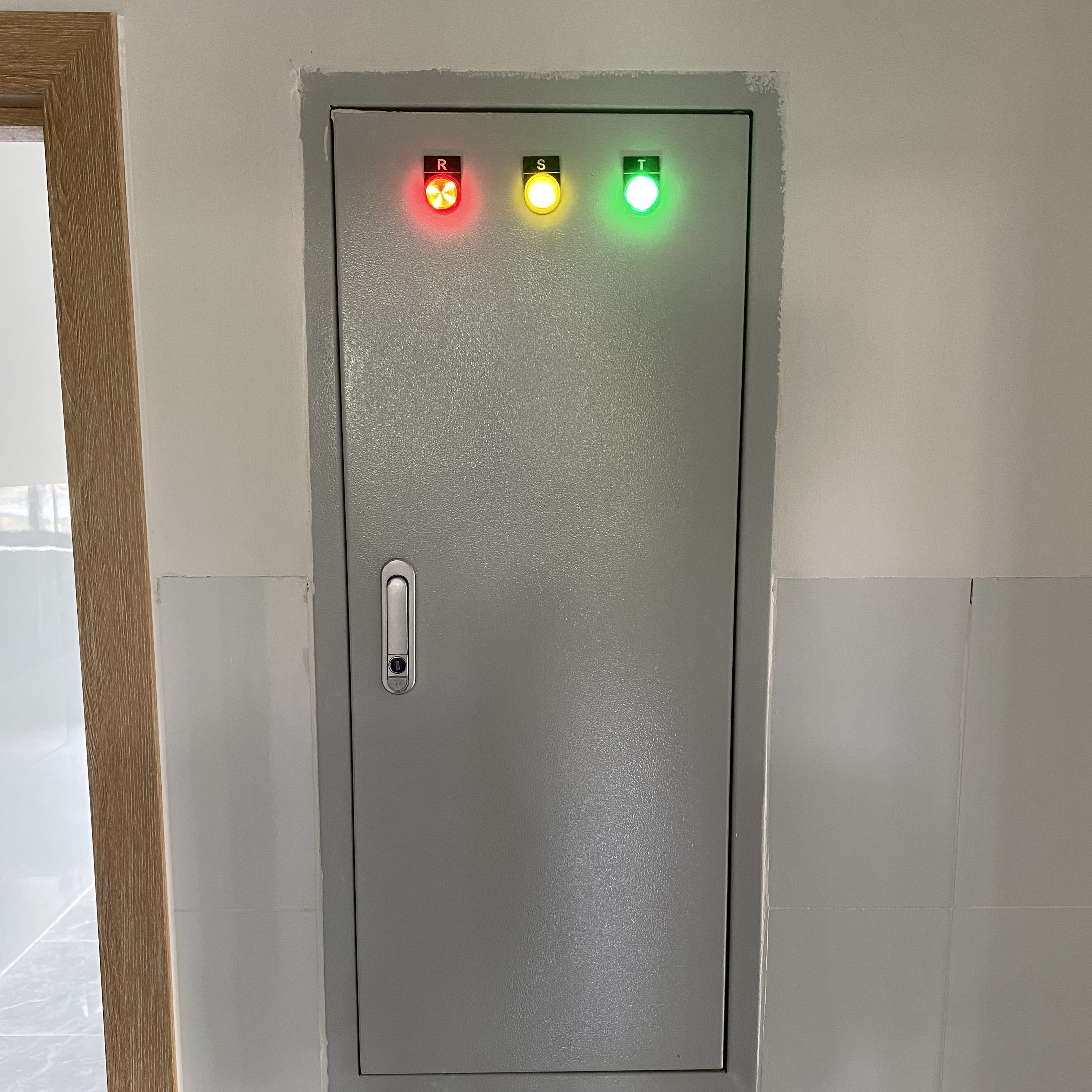

Tủ có thể được thiết kế treo tường hoặc đặt sàn tùy theo nhu cầu lắp đặt.

2.2 Thanh cái đồng (Busbar)

Thanh cái đồng dùng để phân phối nguồn điện chính từ aptomat tổng đến các nhánh điện.

Ưu điểm của thanh cái đồng:

• Dẫn điện tốt

• Ít sinh nhiệt

• Tải dòng lớn

• Độ bền cao

Thông thường busbar được bọc cách điện để đảm bảo an toàn khi vận hành.

2.3 Aptomat tổng (MCCB / MCB)

Aptomat tổng có nhiệm vụ:

• Đóng ngắt nguồn điện chính

• Bảo vệ quá tải

• Bảo vệ ngắn mạch

Việc lựa chọn aptomat tổng phải dựa trên tổng công suất tải của toàn bộ hệ thống.

Ví dụ:

• Hệ thống tải 100A → chọn MCCB 125A

• Hệ thống tải 200A → chọn MCCB 250A

2.4 Công tơ điện

Đây là thành phần quan trọng nhất trong tủ điện phân phối có công tơ.

Công tơ điện dùng để đo lượng điện năng tiêu thụ của từng phòng hoặc từng khu vực.

Hiện nay có hai loại công tơ phổ biến:

Công tơ cơ

Đặc điểm:

• Hoạt động bằng cơ khí

• Giá thành thấp

• Độ bền cao

Nhược điểm:

• Khó đọc dữ liệu từ xa

• Độ chính xác thấp hơn công tơ điện tử

Công tơ điện tử

Đặc điểm:

• Độ chính xác cao

• Hiển thị bằng màn hình LCD

• Có thể kết nối hệ thống quản lý

Ưu điểm:

• Đo điện chính xác

• Có thể kết nối RS485 / Modbus

• Dễ dàng quản lý điện năng

Đây là loại công tơ được sử dụng phổ biến trong chung cư và tòa nhà hiện đại.

2.5 Aptomat nhánh

Mỗi công tơ điện sẽ đi kèm một aptomat nhánh.

Chức năng:

• Bảo vệ riêng từng phòng

• Ngắt điện khi quá tải

• Bảo vệ an toàn hệ thống

Ví dụ:

• Phòng trọ nhỏ → MCB 20A

• Phòng có điều hòa → MCB 32A

• Phòng nhiều thiết bị → MCB 40A

3. Nguyên lý hoạt động của tủ điện phân phối có công tơ điện

Nguyên lý hoạt động của tủ điện khá đơn giản:

Bước 1: Nguồn điện vào tủ

Nguồn điện từ lưới điện hoặc máy biến áp đi vào aptomat tổng.

Bước 2: Phân phối điện

Từ aptomat tổng, điện được phân phối qua thanh cái đồng (busbar).

Bước 3: Đi qua công tơ điện

Nguồn điện sau đó đi qua công tơ điện của từng nhánh để đo điện năng tiêu thụ.

Bước 4: Qua aptomat nhánh

Sau công tơ điện, điện đi qua MCB nhánh để cấp điện cho từng phòng.

Nếu xảy ra:

• Quá tải

• Chập điện

• Sự cố

MCB nhánh sẽ tự động ngắt điện, đảm bảo an toàn cho hệ thống.

4. Ưu điểm của tủ điện phân phối có công tơ điện

4.1 Quản lý điện năng chính xác

Mỗi phòng có một công tơ riêng nên:

• Đo điện chính xác

• Dễ dàng tính tiền điện

• Tránh tranh chấp giữa các phòng

4.2 Hạn chế thất thoát điện

Nếu không có công tơ riêng, việc chia tiền điện thường dựa vào ước lượng.

Tủ điện có công tơ giúp:

• Kiểm soát điện năng

• Phát hiện phòng sử dụng điện bất thường

• Tránh thất thoát điện

4.3 Tăng tính chuyên nghiệp cho công trình

Một hệ thống điện được thiết kế bằng tủ điện công tơ chuyên dụng sẽ:

• Gọn gàng

• An toàn

• Dễ bảo trì

Điều này đặc biệt quan trọng với:

• Chung cư

• Khách sạn

• Nhà trọ cao cấp

4.4 An toàn điện cao

Tủ điện được trang bị:

• Aptomat tổng

• Aptomat nhánh

• Thanh cái cách điện

Nhờ đó hệ thống điện được bảo vệ tốt trước:

• Quá tải

• Ngắn mạch

• Rò điện

4.5 Dễ dàng bảo trì và sửa chữa

Tủ điện được thiết kế theo từng module nên:

• Dễ kiểm tra

• Dễ thay thế thiết bị

• Dễ nâng cấp hệ thống

5. Ứng dụng của tủ điện phân phối có công tơ điện

Tủ điện công tơ được sử dụng rộng rãi trong nhiều công trình:

Chung cư mini

Mỗi căn hộ được lắp một công tơ điện riêng giúp chủ đầu tư tính tiền điện minh bạch.

Nhà trọ

Đây là ứng dụng phổ biến nhất.

Mỗi phòng trọ có:

• 1 công tơ điện

• 1 aptomat riêng

Giúp quản lý điện năng hiệu quả.

Khách sạn – Homestay

Mỗi phòng được đo điện riêng giúp:

• Theo dõi chi phí vận hành

• Quản lý điện năng chính xác

Nhà xưởng

Các khu vực sản xuất khác nhau có thể được theo dõi điện năng riêng biệt.

Trung tâm thương mại

Mỗi gian hàng có công tơ điện riêng để tính tiền điện cho từng đơn vị thuê mặt bằng.

6. Tiêu chuẩn kỹ thuật của tủ điện phân phối

Một tủ điện đạt tiêu chuẩn cần đáp ứng:

• IEC 61439 – tiêu chuẩn tủ điện hạ thế

• IEC 60529 – tiêu chuẩn chống bụi và nước

• TCVN về hệ thống điện

Ngoài ra cần đảm bảo:

• Dây dẫn đúng tiết diện

• Thiết bị chính hãng

• Lắp đặt đúng kỹ thuật

7. Kinh nghiệm lựa chọn tủ điện công tơ

Khi lựa chọn tủ điện phân phối có công tơ, cần lưu ý:

Chọn đúng công suất

Cần tính toán:

• Tổng tải

• Số lượng phòng

• Thiết bị sử dụng

Tránh chọn tủ quá nhỏ gây quá tải.

Chọn thiết bị chất lượng

Nên sử dụng thiết bị của các hãng uy tín như:

• Schneider

• LS

• Mitsubishi

• ABB

• Chint

Điều này giúp hệ thống ổn định và bền bỉ.

Thiết kế tủ điện khoa học

Một tủ điện tốt cần:

• Đi dây gọn gàng

• Dễ kiểm tra

• Dễ bảo trì

8. Quy trình sản xuất tủ điện công tơ

Quy trình sản xuất tủ điện thường gồm các bước:

Bước 1: Khảo sát công trình

Bước 2: Thiết kế sơ đồ điện

Bước 3: Gia công vỏ tủ

Bước 4: Lắp đặt thiết bị

Bước 5: Đi dây và đấu nối

Bước 6: Kiểm tra và chạy thử

Sau khi hoàn thiện, tủ điện sẽ được kiểm tra kỹ trước khi bàn giao cho khách hàng.

9. Đơn vị sản xuất tủ điện phân phối uy tín

Khi lựa chọn đơn vị sản xuất tủ điện, nên chọn đơn vị:

• Có kinh nghiệm thi công

• Sử dụng thiết bị chính hãng

• Thiết kế theo yêu cầu

• Bảo hành rõ ràng

Một đơn vị chuyên nghiệp sẽ giúp hệ thống điện hoạt động ổn định, an toàn và tiết kiệm chi phí vận hành.

10. Kết luận

Tủ điện phân phối có công tơ điện là giải pháp hiệu quả giúp quản lý và phân phối điện năng một cách chính xác, minh bạch và an toàn. Nhờ khả năng đo điện riêng cho từng khu vực hoặc từng phòng, loại tủ điện này được ứng dụng rộng rãi trong chung cư, nhà trọ, khách sạn, trung tâm thương mại và nhà xưởng.

Việc đầu tư một hệ thống tủ điện chất lượng không chỉ giúp tối ưu chi phí vận hành, mà còn nâng cao độ an toàn và tính chuyên nghiệp cho công trình.

Nếu được thiết kế và lắp đặt đúng kỹ thuật, tủ điện phân phối có công tơ sẽ hoạt động ổn định trong nhiều năm và trở thành giải pháp quản lý điện năng tối ưu cho mọi công trình hiện đại.
