Tủ Điện ATS Là Gì? Giải Pháp Chuyển Nguồn Tự Động An Toàn Cho Hệ Thống Điện

Trong các hệ thống điện công nghiệp và dân dụng, việc đảm bảo nguồn điện luôn ổn định là yếu tố quan trọng giúp duy trì hoạt động liên tục của thiết bị và máy móc. Khi xảy ra sự cố mất điện từ lưới, hệ thống cần có giải pháp chuyển sang nguồn điện dự phòng nhanh chóng. Tủ điện ATS (Automatic Transfer Switch) chính là thiết bị giúp thực hiện quá trình chuyển nguồn tự động một cách an toàn và hiệu quả.

Tủ điện ATS được sử dụng phổ biến trong nhà máy, tòa nhà, bệnh viện, trung tâm dữ liệu, khách sạn và các hệ thống yêu cầu nguồn điện liên tục.

Tủ điện ATS là gì?

Tủ điện ATS là thiết bị dùng để tự động chuyển đổi giữa hai nguồn điện, thường là nguồn điện lưới và nguồn máy phát điện dự phòng. Khi nguồn điện chính bị mất hoặc điện áp không ổn định, hệ thống ATS sẽ tự động khởi động máy phát điện và chuyển nguồn cấp điện sang máy phát.

Khi nguồn điện lưới hoạt động trở lại ổn định, ATS sẽ tự động chuyển lại nguồn điện từ máy phát sang điện lưới và tắt máy phát điện.

Nhờ cơ chế hoạt động tự động này, tủ ATS giúp duy trì nguồn điện liên tục và hạn chế tối đa gián đoạn trong quá trình vận hành.

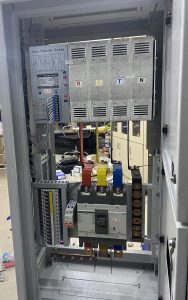

Cấu tạo của tủ điện ATS

Một tủ điện ATS tiêu chuẩn thường bao gồm các thành phần chính sau:

Tủ Điện ATS

Thiết bị đóng cắt

Thiết bị đóng cắt là thành phần quan trọng giúp thực hiện việc chuyển đổi nguồn điện. Thường sử dụng:

• MCCB hoặc ACB cho nguồn chính

• MCCB cho nguồn máy phát

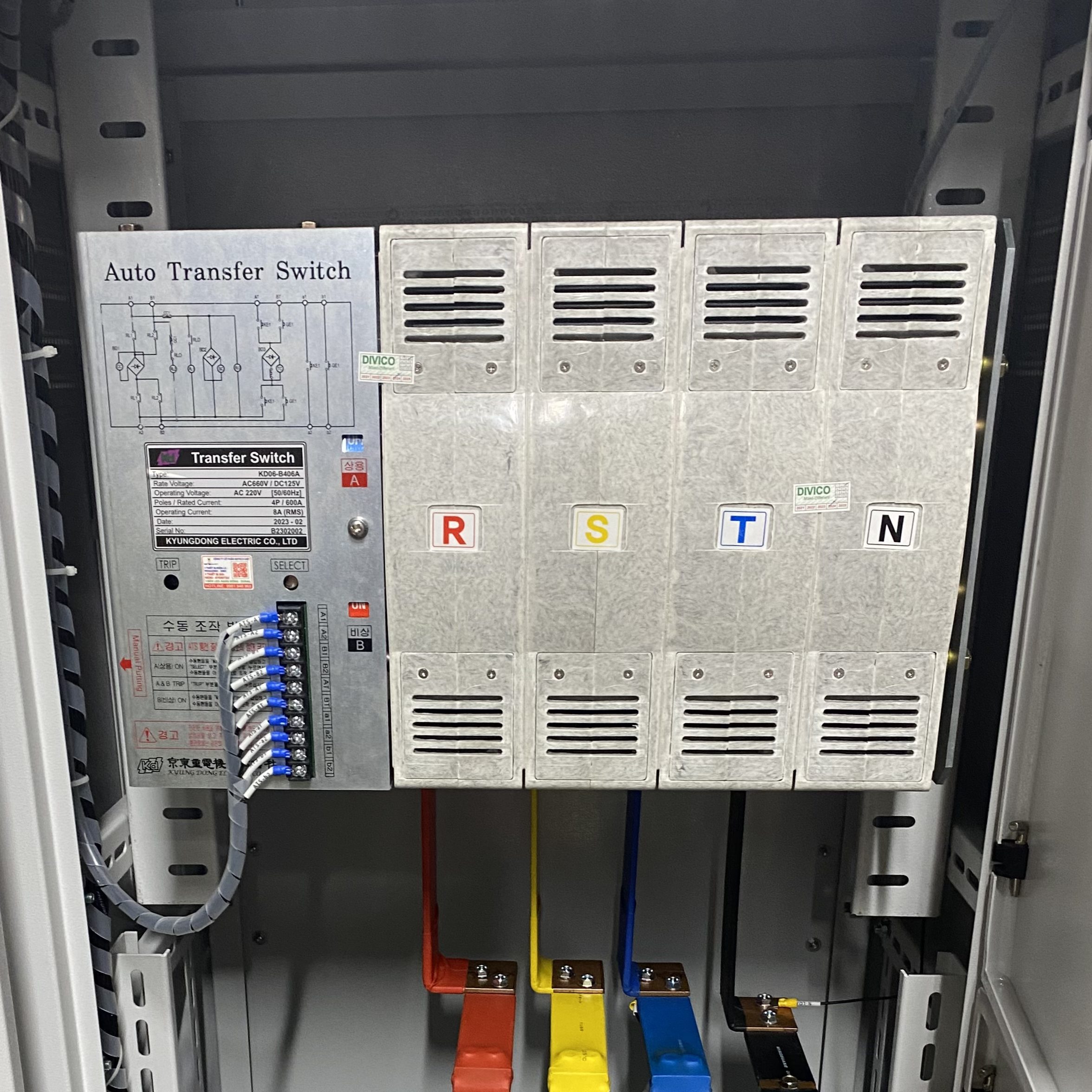

• Bộ chuyển nguồn ATS chuyên dụng

Bộ điều khiển ATS

Bộ điều khiển có nhiệm vụ giám sát điện áp, tần số và trạng thái của nguồn điện, từ đó điều khiển quá trình chuyển nguồn giữa điện lưới và máy phát điện.

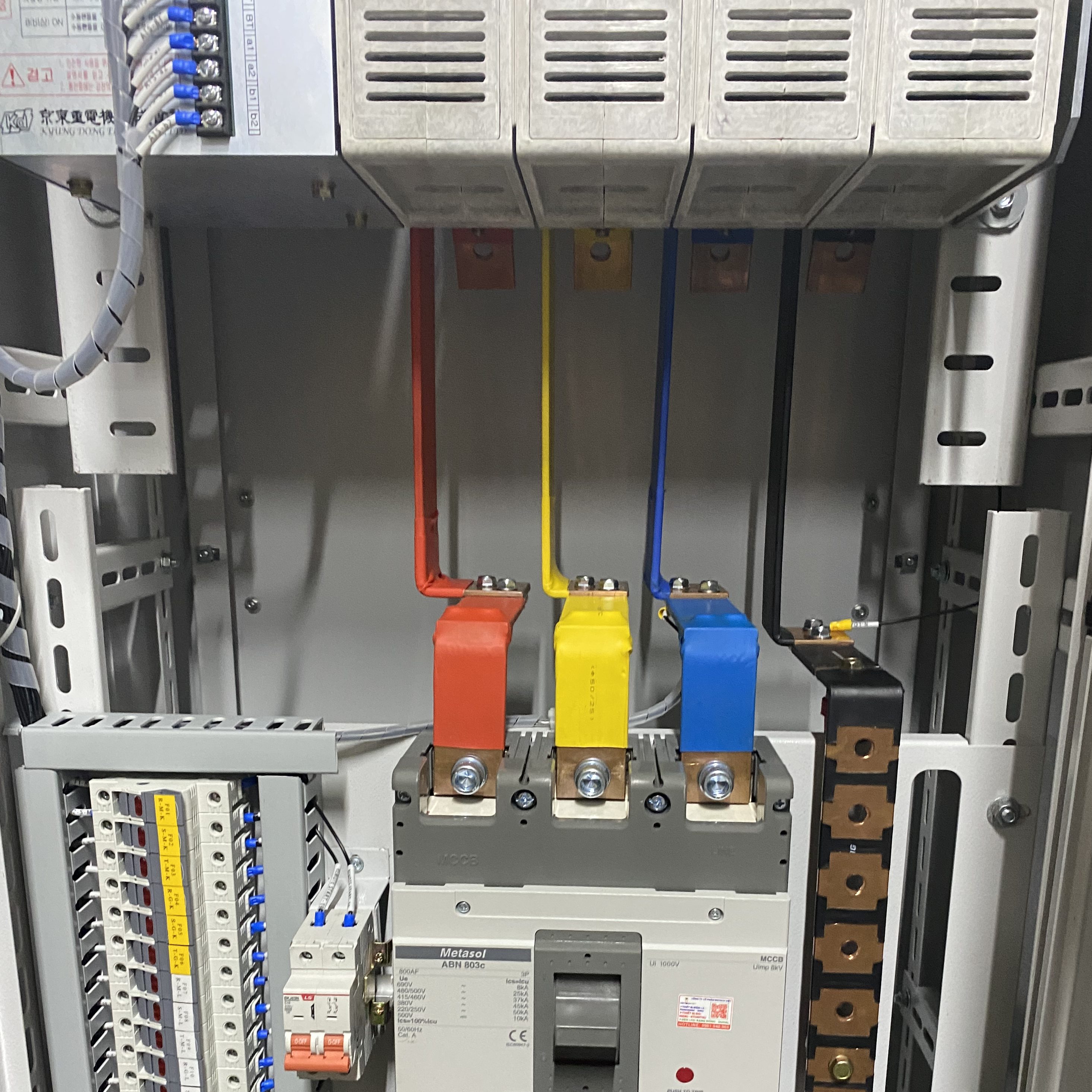

Hệ thống thanh cái và dây dẫn

Thanh cái đồng (busbar) và dây dẫn được thiết kế để đảm bảo khả năng dẫn điện ổn định và chịu tải cao.

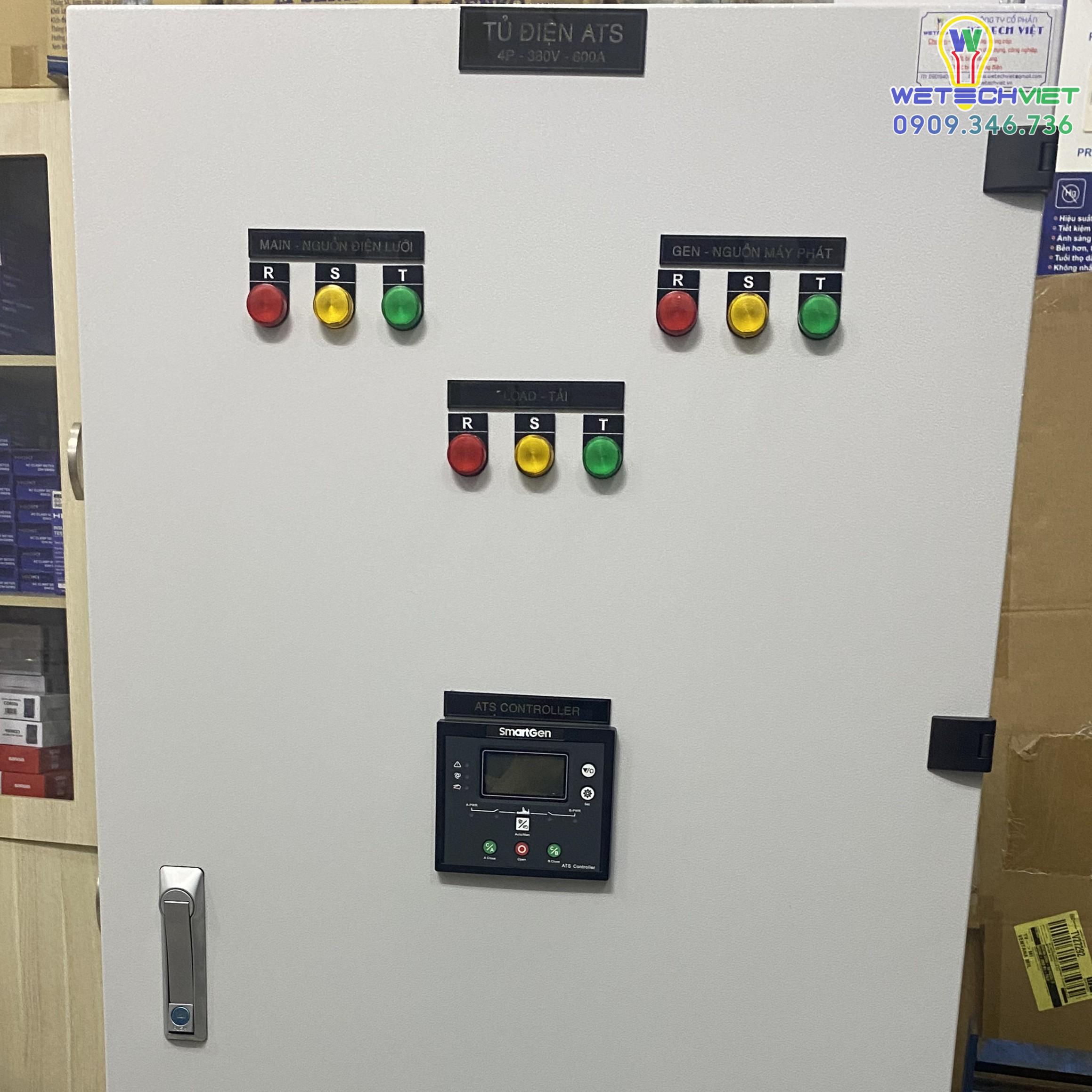

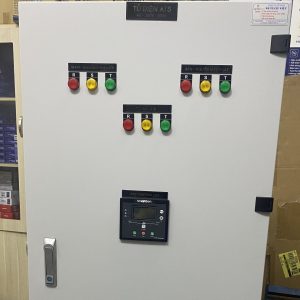

Các thiết bị hiển thị và bảo vệ

Một số tủ ATS còn được trang bị:

• Đèn báo trạng thái nguồn

• Đồng hồ đo điện áp và dòng điện

• Relay bảo vệ

Các thiết bị này giúp giám sát và đảm bảo an toàn cho hệ thống điện.

Nguyên lý hoạt động của tủ điện ATS

Quá trình hoạt động của tủ ATS thường diễn ra theo các bước sau:

1. Khi nguồn điện lưới hoạt động bình thường, hệ thống sẽ cấp điện trực tiếp cho tải.

2. Khi mất điện lưới hoặc điện áp không ổn định, bộ điều khiển ATS sẽ gửi tín hiệu khởi động máy phát điện.

3. Khi máy phát điện hoạt động ổn định, tủ ATS sẽ chuyển nguồn cấp điện từ điện lưới sang máy phát.

4. Khi điện lưới được khôi phục và ổn định, hệ thống sẽ tự động chuyển lại nguồn điện sang lưới và tắt máy phát điện.

Toàn bộ quá trình này diễn ra hoàn toàn tự động, giúp hệ thống điện không bị gián đoạn trong thời gian dài.

Ưu điểm của tủ điện ATS

Việc sử dụng tủ điện ATS mang lại nhiều lợi ích cho hệ thống điện:

Chuyển nguồn tự động nhanh chóng
Giúp đảm bảo nguồn điện luôn được cung cấp liên tục khi xảy ra sự cố mất điện.

Tăng độ an toàn cho hệ thống điện
Tủ ATS giúp hạn chế các rủi ro do mất điện đột ngột gây ra cho thiết bị.

Giảm thời gian gián đoạn sản xuất
Đặc biệt quan trọng đối với các nhà máy và hệ thống sản xuất tự động.

Dễ dàng vận hành và quản lý
Hệ thống hoạt động hoàn toàn tự động, giảm sự phụ thuộc vào thao tác thủ công.

Ứng dụng của tủ điện ATS

Tủ điện ATS được sử dụng trong nhiều hệ thống yêu cầu nguồn điện liên tục như:

• Nhà máy và khu công nghiệp

• Tòa nhà văn phòng và chung cư

• Bệnh viện và trung tâm y tế

• Trung tâm dữ liệu (Data Center)

• Khách sạn và trung tâm thương mại

• Hệ thống viễn thông

Lưu ý khi lựa chọn tủ điện ATS

Để đảm bảo tủ ATS hoạt động hiệu quả, khi thiết kế và lắp đặt cần chú ý:

• Lựa chọn công suất tủ phù hợp với tải sử dụng

• Chọn thiết bị đóng cắt chất lượng và đúng dòng điện

• Đảm bảo khả năng chịu tải của thanh cái đồng

• Thiết kế hệ thống tiếp địa và bảo vệ đúng tiêu chuẩn

Ngoài ra, việc lắp đặt cần được thực hiện bởi đơn vị kỹ thuật có kinh nghiệm để đảm bảo hệ thống vận hành ổn định và an toàn.

Kết luận

Tủ điện ATS là giải pháp quan trọng giúp đảm bảo nguồn điện liên tục và ổn định cho các hệ thống điện hiện đại. Với khả năng tự động chuyển đổi giữa nguồn điện lưới và nguồn dự phòng, tủ ATS giúp hạn chế gián đoạn hoạt động và bảo vệ thiết bị điện hiệu quả.

Việc lựa chọn và lắp đặt tủ điện ATS đúng tiêu chuẩn sẽ góp phần nâng cao độ an to

àn và hiệu suất vận hành của toàn bộ hệ thống điện.
