Tủ Điện Phân Phối 3 Pha Chuyên Nghiệp– Giải Pháp Quản Lý Nguồn Điện Hiệu Quả Cho Công Trình Hiện Đại

Trong các hệ thống điện công nghiệp, tòa nhà thương mại hay khu dân cư, tủ điện phân phối đóng vai trò trung tâm trong việc quản lý và phân chia nguồn điện đến các tải sử dụng. Một hệ thống điện muốn vận hành ổn định, an toàn và hiệu quả bắt buộc phải có tủ điện được thiết kế đúng tiêu chuẩn.

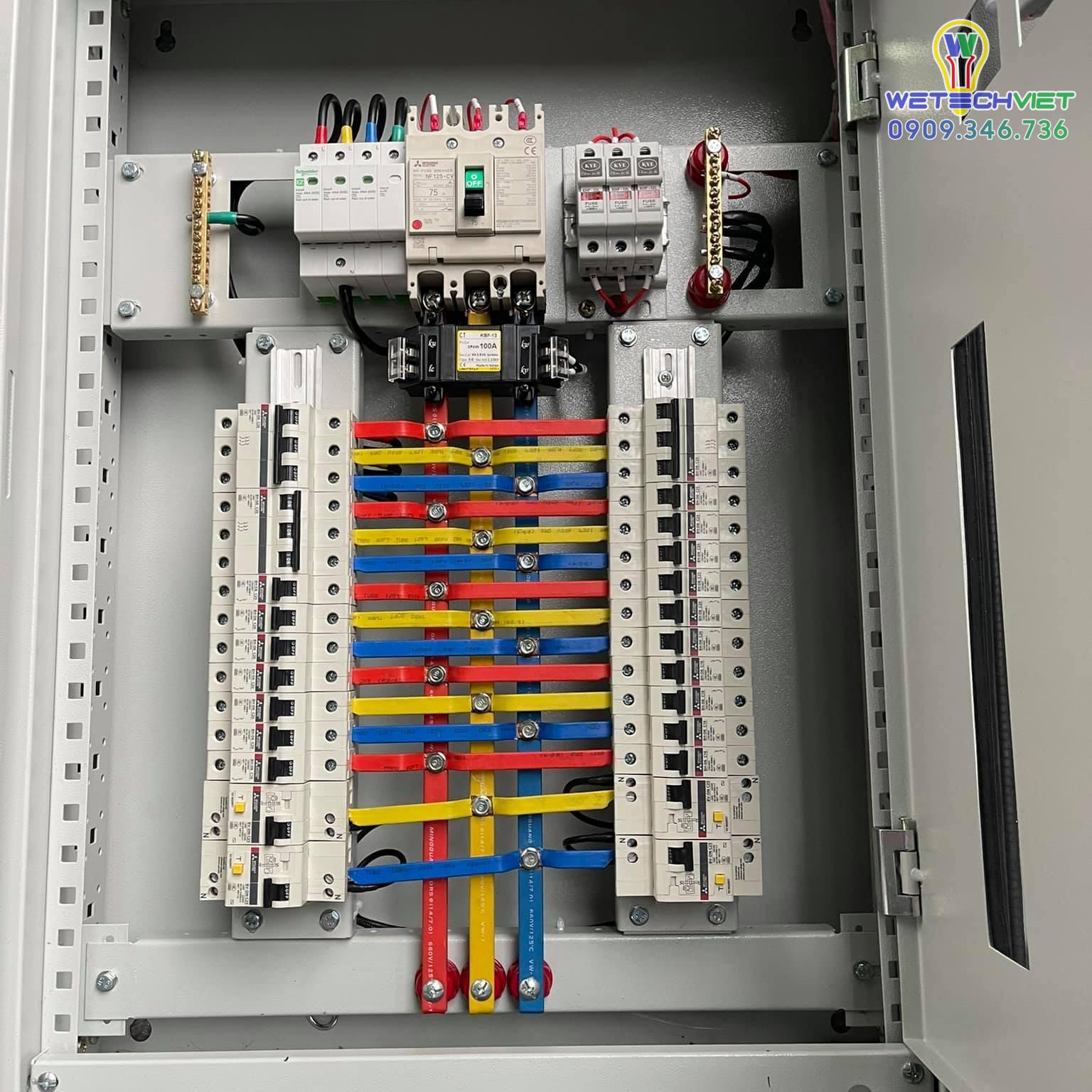

Hình ảnh trên là tủ điện phân phối 3 pha được lắp đặt chuyên nghiệp với bố cục khoa học, sử dụng thanh cái đồng, thiết bị bảo vệ và các MCB nhánh giúp phân phối nguồn điện đến nhiều khu vực khác nhau. Đây là loại tủ điện được ứng dụng rộng rãi trong:

• Nhà xưởng sản xuất
• Chung cư
• Tòa nhà văn phòng
• Trung tâm thương mại
• Hệ thống máy móc công nghiệp
• Hệ thống bơm nước
• Hệ thống chiếu sáng

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của tủ điện phân phối 3 pha, đồng thời giúp doanh nghiệp lựa chọn được giải pháp phù hợp cho hệ thống điện của mình.

Tủ Điện Phân Phối 3 Pha Có Chống Sét Lan Truyền

1. Tủ Điện Phân Phối Là Gì?

Tủ điện phân phối (Distribution Board – DB) là thiết bị dùng để nhận nguồn điện từ tủ tổng hoặc máy biến áp và phân phối đến các tải điện khác nhau trong hệ thống.

Tủ điện có nhiệm vụ:

• Phân chia nguồn điện đến các nhánh tải
• Bảo vệ hệ thống khi quá tải hoặc ngắn mạch
• Kiểm soát và quản lý dòng điện
• Tăng độ an toàn cho toàn bộ hệ thống điện

Trong hệ thống điện công nghiệp, tủ điện phân phối thường đặt sau tủ điện tổng MSB và trước các tủ điện điều khiển thiết bị.

2. Cấu Tạo Tủ Điện Phân Phối 3 Pha

Một tủ điện phân phối đạt chuẩn thường được thiết kế với các thành phần chính sau:

2.1 MCCB Tổng (Aptomat Tổng)

MCCB tổng là thiết bị bảo vệ chính của tủ điện, có chức năng:

• Ngắt toàn bộ hệ thống khi xảy ra sự cố
• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Bảo vệ thiết bị điện phía sau

Trong tủ điện, MCCB thường đặt ở vị trí trung tâm phía trên, giúp dễ thao tác khi cần đóng hoặc cắt nguồn.

2.2 Thiết Bị Chống Sét Lan Truyền (SPD)

Hệ thống điện hiện đại thường được lắp thiết bị chống sét lan truyền để bảo vệ thiết bị điện khỏi:

• Sét đánh gián tiếp
• Xung điện áp đột biến
• Nhiễu điện từ

SPD giúp:

• Tăng tuổi thọ thiết bị
• Giảm nguy cơ cháy nổ
• Bảo vệ thiết bị điện tử nhạy cảm

2.3 Thanh Cái Đồng (Busbar)

Thanh cái đồng là bộ phận quan trọng trong tủ điện, có nhiệm vụ dẫn và phân phối dòng điện từ nguồn tổng đến các nhánh tải.

Ưu điểm của thanh cái đồng:

• Dẫn điện tốt
• Chịu tải lớn
• Ít sinh nhiệt
• Tăng độ ổn định cho hệ thống

Trong tủ điện trên, thanh cái được bọc màu tiêu chuẩn:

• Đỏ: pha R
• Vàng: pha S
• Xanh: pha T

Cách bố trí này giúp dễ nhận biết pha và thuận tiện bảo trì.

2.4 MCB Nhánh

MCB nhánh dùng để bảo vệ từng đường dây hoặc thiết bị riêng biệt.

Chức năng:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch
• Ngắt riêng từng khu vực khi cần

Việc sử dụng nhiều MCB giúp:

• Hệ thống điện linh hoạt
• Dễ dàng quản lý từng tải
• Giảm nguy cơ mất điện toàn hệ thống

2.5 Thanh Trung Tính Và Tiếp Địa

Ngoài các pha điện, tủ điện còn có:

• Thanh N (Neutral)
• Thanh PE (Ground)

Hai thanh này giúp:

• Ổn định điện áp
• Tăng độ an toàn
• Giảm rò điện

3. Nguyên Lý Hoạt Động Của Tủ Điện Phân Phối

Quy trình hoạt động của tủ điện được thực hiện theo các bước sau:

Bước 1:
Nguồn điện 3 pha từ tủ điện tổng hoặc máy biến áp đi vào MCCB tổng.

Bước 2:
MCCB tổng cấp nguồn đến thanh cái đồng trong tủ.

Bước 3:
Thanh cái phân phối nguồn điện đến các MCB nhánh.

Bước 4:
MCB nhánh cấp điện cho các thiết bị như:

• Máy móc
• Động cơ
• Hệ thống chiếu sáng
• Hệ thống điều khiển
• Ổ cắm công nghiệp

Khi xảy ra sự cố:

• MCB nhánh sẽ tự động ngắt
• Chỉ khu vực bị lỗi bị mất điện
• Các khu vực khác vẫn hoạt động bình thường

4. Ưu Điểm Của Tủ Điện Phân Phối Chuyên Nghiệp

4.1 An Toàn Cao

Tủ điện được thiết kế theo tiêu chuẩn kỹ thuật giúp:

• Chống quá tải
• Chống ngắn mạch
• Chống rò điện

Điều này giúp bảo vệ:

• Thiết bị điện
• Người vận hành
• Toàn bộ hệ thống điện

4.2 Phân Phối Nguồn Điện Hiệu Quả

Việc phân chia nhiều nhánh điện giúp:

• Quản lý tải tốt hơn
• Hạn chế sụt áp
• Giảm tổn thất điện năng

4.3 Dễ Bảo Trì Và Sửa Chữa

Tủ điện được bố trí khoa học:

• Thiết bị sắp xếp rõ ràng
• Dây điện gọn gàng
• Phân pha rõ ràng

Nhờ đó kỹ thuật viên có thể:

• Kiểm tra nhanh
• Sửa chữa dễ dàng
• Giảm thời gian dừng hệ thống

4.4 Tăng Tuổi Thọ Thiết Bị

Nhờ hệ thống bảo vệ và chống sét, tủ điện giúp:

• Hạn chế sốc điện
• Ổn định điện áp
• Giảm hư hỏng thiết bị

5. Ứng Dụng Của Tủ Điện Phân Phối

Tủ điện phân phối được sử dụng trong nhiều lĩnh vực khác nhau.

5.1 Nhà Máy Và Xưởng Sản Xuất

Trong các nhà máy, tủ điện được dùng để:

• Cấp điện cho máy móc
• Điều khiển dây chuyền sản xuất
• Phân phối điện đến từng khu vực

5.2 Tòa Nhà Và Chung Cư

Tủ điện phân phối giúp:

• Cấp điện cho từng tầng
• Quản lý hệ thống chiếu sáng
• Cấp điện cho thang máy

5.3 Trung Tâm Thương Mại

Trong trung tâm thương mại, tủ điện dùng để:

• Cấp nguồn cho cửa hàng
• Hệ thống điều hòa
• Hệ thống chiếu sáng
• Hệ thống an ninh

5.4 Hệ Thống Bơm Nước

Tủ điện còn được dùng để:

• Cấp nguồn cho bơm
• Điều khiển hệ thống bơm
• Bảo vệ động cơ

6. Tiêu Chuẩn Khi Thiết Kế Tủ Điện

Một tủ điện chất lượng cần đáp ứng các tiêu chuẩn sau:

Bố Trí Thiết Bị Khoa Học

• Dễ thao tác
• Dễ bảo trì

Dây Điện Được Đánh Dấu Rõ Ràng

• Phân biệt pha
• Tránh nhầm lẫn

Hệ Thống Thanh Cái Chịu Tải Lớn

• Đảm bảo dòng điện ổn định

Lắp Đặt Thiết Bị Bảo Vệ

• MCCB
• MCB
• Chống sét

7. Lưu Ý Khi Lựa Chọn Tủ Điện Phân Phối

Để hệ thống điện hoạt động ổn định, cần chú ý:

Chọn Công Suất Phù Hợp

Phải tính toán tổng tải trước khi thiết kế tủ.

Chọn Thiết Bị Chất Lượng

Nên sử dụng thiết bị từ các hãng uy tín.

Thiết Kế Thanh Cái Đúng Chuẩn

Thanh cái phải đủ tiết diện để chịu dòng tải.

Lắp Đặt Theo Tiêu Chuẩn Kỹ Thuật

Đảm bảo:

• An toàn
• Dễ bảo trì
• Hoạt động ổn định lâu dài

8. Vì Sao Doanh Nghiệp Nên Đầu Tư Tủ Điện Chất Lượng?

Một tủ điện tốt sẽ giúp doanh nghiệp:

• Giảm rủi ro cháy nổ
• Giảm chi phí sửa chữa
• Tăng độ ổn định sản xuất
• Tăng tuổi thọ thiết bị

Trong hệ thống công nghiệp, tủ điện chính là trái tim của toàn bộ hệ thống điện. Nếu tủ điện được thiết kế đúng chuẩn, hệ thống sẽ vận hành ổn định trong nhiều năm.

9. Xu Hướng Tủ Điện Hiện Đại

Hiện nay, tủ điện phân phối đang được cải tiến với nhiều công nghệ mới:

• Tủ điện thông minh
• Giám sát dòng điện từ xa
• Kết nối PLC
• Tích hợp IoT

Những công nghệ này giúp:

• Giám sát hệ thống điện 24/7
• Phát hiện sự cố sớm
• Tối ưu tiêu thụ điện năng

10. Kết Luận

Tủ điện phân phối 3 pha là thiết bị không thể thiếu trong mọi hệ thống điện hiện đại. Với cấu tạo gồm MCCB tổng, thanh cái đồng, MCB nhánh và thiết bị chống sét, tủ điện giúp phân phối nguồn điện an toàn, ổn định và hiệu quả.

Việc đầu tư một tủ điện được thiết kế chuyên nghiệp không chỉ giúp hệ thống điện hoạt động ổn định mà còn giảm rủi ro sự cố, tiết kiệm chi phí vận hành và tăng tuổi thọ thiết bị.

Nếu được thiết kế đúng tiêu chuẩn, tủ điện có thể hoạt động ổn định trong nhiều năm, trở thành nền tảng quan trọng cho mọi hệ thống điện trong nhà máy, tòa nhà và các công trình hiện đại.
