Tủ Điện Điều Khiển PLC Giám Sát Dòng Điện – Giải Pháp Quản Lý Và Bảo Vệ Hệ Thống Điện Hiện Đại

Giới thiệu chung

Trong các hệ thống điện công nghiệp và dân dụng quy mô lớn, việc giám sát dòng điện đóng vai trò cực kỳ quan trọng nhằm đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm năng lượng. Các sự cố như quá dòng, mất pha, lệch pha hoặc quá tải thiết bị nếu không được phát hiện kịp thời có thể gây ra hư hỏng nghiêm trọng cho máy móc, dây chuyền sản xuất hoặc thậm chí gây cháy nổ.

Chính vì vậy, Tủ điện điều khiển PLC giám sát dòng điện được xem là giải pháp công nghệ hiện đại giúp doanh nghiệp quản lý hệ thống điện một cách thông minh, chính xác và hiệu quả. Tủ điện sử dụng bộ điều khiển PLC kết hợp với các thiết bị đo lường, cảm biến và hệ thống truyền thông để theo dõi dòng điện theo thời gian thực, đưa ra cảnh báo và tự động điều khiển khi phát hiện bất thường.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ứng dụng và lợi ích của tủ điện PLC giám sát dòng điện, đồng thời giúp doanh nghiệp lựa chọn giải pháp phù hợp cho hệ thống điện của mình.

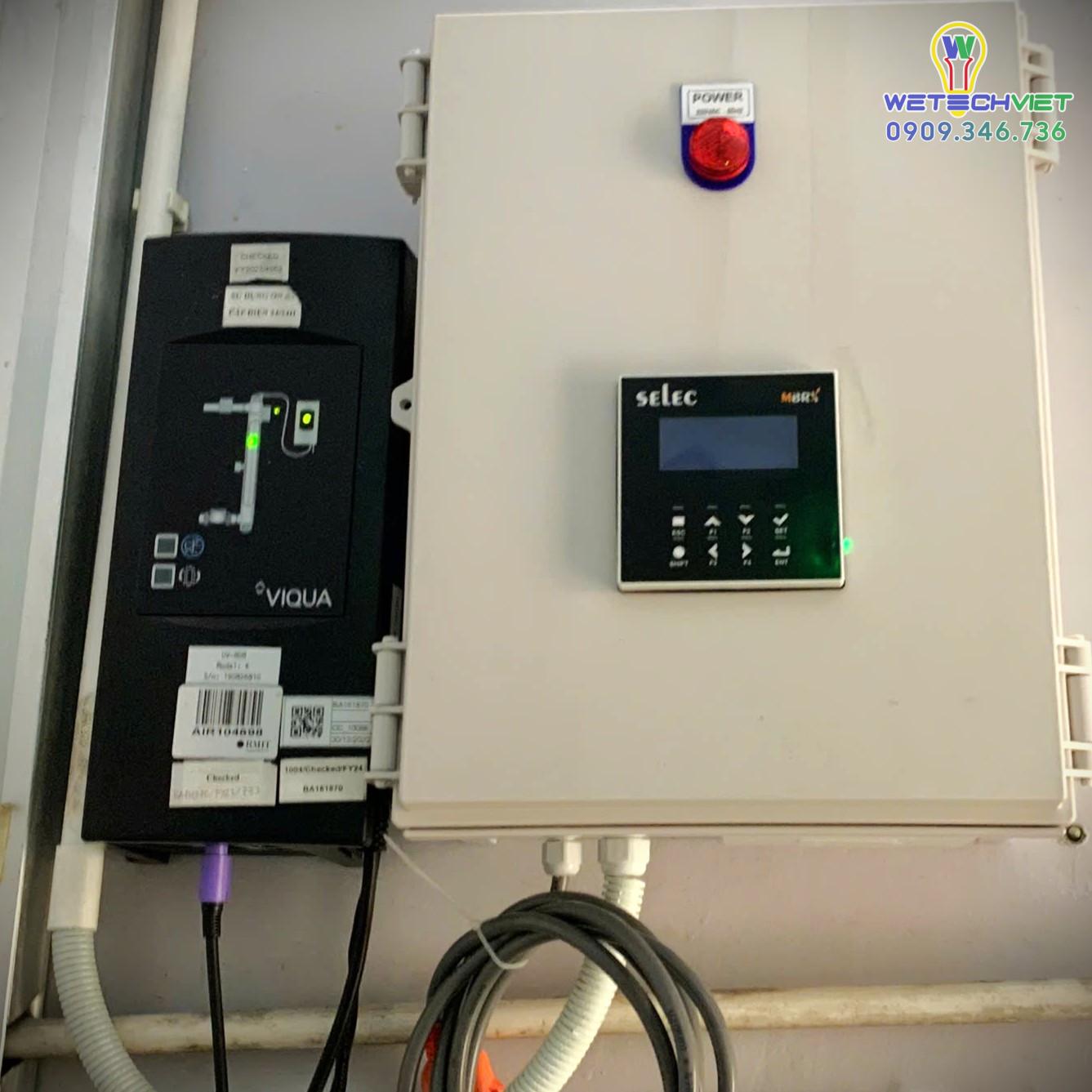

Tủ Điện Điều Khiển PLC Giám Sát Dòng Điện

Tủ Điện Điều Khiển PLC Giám Sát Dòng Điện Là Gì?

Tủ điện điều khiển PLC giám sát dòng điện là hệ thống tủ điện sử dụng bộ lập trình PLC để thu thập, xử lý và giám sát giá trị dòng điện của các thiết bị hoặc toàn bộ hệ thống điện.

Thông qua các cảm biến dòng điện (Current Transformer – CT) hoặc các thiết bị đo điện năng, dữ liệu dòng điện sẽ được truyền về PLC. PLC sẽ thực hiện các thuật toán điều khiển để:

• Theo dõi dòng điện theo thời gian thực
• Phát hiện quá dòng hoặc mất tải
• Cảnh báo khi hệ thống hoạt động bất thường
• Tự động ngắt thiết bị khi xảy ra sự cố
• Gửi dữ liệu về hệ thống giám sát trung tâm

Nhờ khả năng lập trình linh hoạt của PLC, hệ thống có thể được tùy chỉnh theo nhiều yêu cầu khác nhau như giám sát nhiều tải, nhiều động cơ, hệ thống bơm, dây chuyền sản xuất hoặc hệ thống điện tòa nhà.

Cấu Tạo Của Tủ Điện Điều Khiển PLC Giám Sát Dòng Điện

Một tủ điện PLC giám sát dòng điện tiêu chuẩn thường bao gồm các thành phần chính sau:

1. Bộ điều khiển PLC

PLC (Programmable Logic Controller) là bộ não của hệ thống. PLC có nhiệm vụ:

• Nhận tín hiệu từ cảm biến dòng điện
• Xử lý dữ liệu theo chương trình đã lập trình
• Điều khiển thiết bị đóng cắt
• Gửi tín hiệu cảnh báo

Các hãng PLC phổ biến thường được sử dụng:

• Siemens
• Mitsubishi
• Omron
• Delta
• Schneider

PLC cho phép hệ thống hoạt động ổn định, chính xác và dễ dàng mở rộng khi cần.

2. Cảm biến dòng điện (CT)

Cảm biến dòng điện có nhiệm vụ đo dòng điện chạy qua tải và gửi tín hiệu về PLC hoặc bộ đo điện năng.

Các loại CT thường dùng:

• CT đo dòng analog
• CT đo dòng kết hợp đồng hồ điện
• CT truyền thông Modbus

Việc lựa chọn CT phù hợp giúp hệ thống đo chính xác và đảm bảo an toàn.

3. Đồng hồ đo điện năng

Trong nhiều hệ thống, tủ điện sẽ sử dụng thêm các đồng hồ đo điện đa chức năng để đo các thông số:

• Dòng điện
• Điện áp
• Công suất
• Hệ số công suất
• Điện năng tiêu thụ

Dữ liệu sau đó được truyền về PLC hoặc hệ thống SCADA để phân tích.

4. Thiết bị đóng cắt

Các thiết bị đóng cắt trong tủ điện bao gồm:

• MCCB
• MCB
• Contactor
• Relay trung gian

Những thiết bị này giúp PLC điều khiển việc cấp điện hoặc ngắt điện khi có sự cố xảy ra.

5. HMI (màn hình giám sát)

Một số hệ thống sẽ trang bị thêm màn hình HMI giúp người vận hành:

• Theo dõi dòng điện theo thời gian thực
• Xem trạng thái thiết bị
• Cài đặt ngưỡng cảnh báo
• Điều khiển thiết bị trực tiếp

HMI giúp việc vận hành hệ thống trở nên trực quan và dễ dàng hơn.

6. Hệ thống truyền thông

Tủ điện PLC giám sát dòng điện thường tích hợp các giao thức truyền thông như:

• Modbus RTU
• Modbus TCP/IP
• Ethernet
• RS485

Nhờ đó hệ thống có thể kết nối với:

• Máy tính
• SCADA
• BMS tòa nhà
• Hệ thống IoT

Nguyên Lý Hoạt Động Của Tủ Điện PLC Giám Sát Dòng Điện

Quy trình hoạt động của tủ điện giám sát dòng điện diễn ra theo các bước sau:

Bước 1: Thu thập tín hiệu dòng điện

Cảm biến CT đo dòng điện của tải và gửi tín hiệu về bộ đo điện năng hoặc trực tiếp về PLC.

Bước 2: PLC xử lý dữ liệu

PLC nhận dữ liệu dòng điện và so sánh với các ngưỡng cài đặt như:

• Dòng điện định mức
• Dòng điện quá tải
• Dòng điện tối thiểu

Nếu hệ thống hoạt động bình thường, PLC sẽ tiếp tục giám sát.

Bước 3: Phát hiện sự cố

Nếu phát hiện:

• Quá dòng
• Mất tải
• Dòng điện bất thường

PLC sẽ kích hoạt các hành động như:

• Bật còi cảnh báo
• Hiển thị lỗi trên HMI
• Gửi tín hiệu về hệ thống SCADA

Bước 4: Điều khiển bảo vệ

Trong trường hợp nghiêm trọng, PLC có thể:

• Ngắt contactor
• Ngắt MCCB
• Dừng máy

Nhờ vậy hệ thống được bảo vệ kịp thời trước khi xảy ra hư hỏng.

Ưu Điểm Của Tủ Điện Điều Khiển PLC Giám Sát Dòng Điện

1. Giám sát hệ thống điện theo thời gian thực

Hệ thống cho phép theo dõi liên tục dòng điện của từng thiết bị, giúp phát hiện sự cố nhanh chóng.

2. Tăng độ an toàn cho hệ thống điện

Việc phát hiện sớm quá tải hoặc sự cố giúp giảm nguy cơ cháy nổ và hư hỏng thiết bị.

3. Tự động hóa hệ thống

PLC có thể tự động:

• Khởi động thiết bị
• Dừng thiết bị
• Luân phiên thiết bị

Giúp hệ thống vận hành hoàn toàn tự động.

4. Tiết kiệm chi phí vận hành

Nhờ giám sát chính xác dòng điện, doanh nghiệp có thể:

• Phát hiện thiết bị tiêu thụ điện bất thường
• Tối ưu hóa năng lượng
• Giảm chi phí điện năng

5. Dễ dàng mở rộng hệ thống

PLC cho phép mở rộng thêm:

• Thiết bị đo
• Tải mới
• Hệ thống giám sát

Mà không cần thay đổi toàn bộ hệ thống.

Ứng Dụng Của Tủ Điện PLC Giám Sát Dòng Điện

Tủ điện giám sát dòng điện được ứng dụng rộng rãi trong nhiều lĩnh vực:

Nhà máy sản xuất

• Giám sát dòng điện động cơ
• Giám sát dây chuyền sản xuất
• Bảo vệ thiết bị công nghiệp

Hệ thống bơm nước

• Giám sát dòng điện bơm
• Phát hiện bơm chạy khô
• Điều khiển bơm luân phiên

Tòa nhà và chung cư

• Giám sát hệ thống điện tổng
• Quản lý điện năng tiêu thụ
• Kết nối hệ thống BMS

Hệ thống xử lý nước

• Giám sát bơm
• Điều khiển máy thổi khí
• Bảo vệ thiết bị xử lý nước

Trạm điện và hệ thống năng lượng

• Giám sát dòng điện tải
• Bảo vệ hệ thống điện
• Quản lý năng lượng

Tiêu Chuẩn Khi Thiết Kế Tủ Điện PLC Giám Sát Dòng Điện

Một tủ điện đạt chuẩn cần tuân thủ các tiêu chuẩn kỹ thuật như:

• IEC 61439 – tiêu chuẩn tủ điện
• IEC 60204 – an toàn hệ thống điện
• IEC 60529 – tiêu chuẩn cấp bảo vệ IP

Ngoài ra cần đảm bảo:

• Bố trí thiết bị khoa học
• Dây điện đi gọn gàng
• Có hệ thống tiếp địa
• Có hệ thống tản nhiệt

Quy Trình Thiết Kế Và Lắp Đặt Tủ Điện

Quy trình thực hiện tủ điện thường bao gồm:

1. Khảo sát hệ thống

• Xác định tải
• Xác định dòng điện
• Xác định phương án giám sát

2. Thiết kế sơ đồ điện

Bao gồm:

• Sơ đồ nguyên lý
• Sơ đồ đấu dây
• Layout tủ điện

3. Gia công tủ điện

• Lắp thiết bị
• Đi dây
• Kiểm tra hệ thống

4. Lập trình PLC

• Lập trình logic giám sát dòng điện
• Cài đặt cảnh báo
• Kiểm tra hệ thống

5. Chạy thử và bàn giao

Sau khi hoàn thành sẽ tiến hành:

• Kiểm tra hoạt động
• Chạy thử hệ thống
• Bàn giao cho khách hàng

Lợi Ích Khi Doanh Nghiệp Sử Dụng Tủ Điện PLC Giám Sát Dòng Điện

Việc đầu tư tủ điện giám sát dòng điện mang lại nhiều lợi ích như:

• Bảo vệ hệ thống điện
• Giảm chi phí sửa chữa
• Tăng tuổi thọ thiết bị
• Quản lý năng lượng hiệu quả
• Tự động hóa sản xuất

Đây là giải pháp quan trọng giúp các doanh nghiệp tiến tới nhà máy thông minh và sản xuất công nghiệp 4.0.

Kết Luận

Tủ điện điều khiển PLC giám sát dòng điện là giải pháp hiện đại giúp các hệ thống điện hoạt động an toàn, ổn định và hiệu quả. Nhờ khả năng giám sát liên tục, cảnh báo nhanh và tự động điều khiển, hệ thống giúp doanh nghiệp giảm thiểu rủi ro, tiết kiệm chi phí và nâng cao hiệu suất vận hành.

Trong bối cảnh công nghiệp ngày càng phát triển và yêu cầu tự động hóa ngày càng cao, việc đầu tư hệ thống tủ điện PLC giám sát dòng điện là một lựa chọn thông minh cho các nhà máy, tòa nhà và hệ thống hạ tầng kỹ thuật.

Nếu bạn đang tìm kiếm một giải pháp giám sát dòng điện thông minh, chính xác và bền bỉ, tủ điện PLC chính là lựa chọn tối ưu cho hệ thống điện của bạn.
