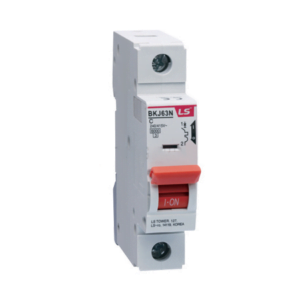

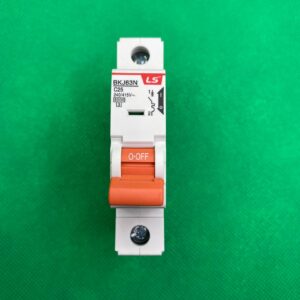

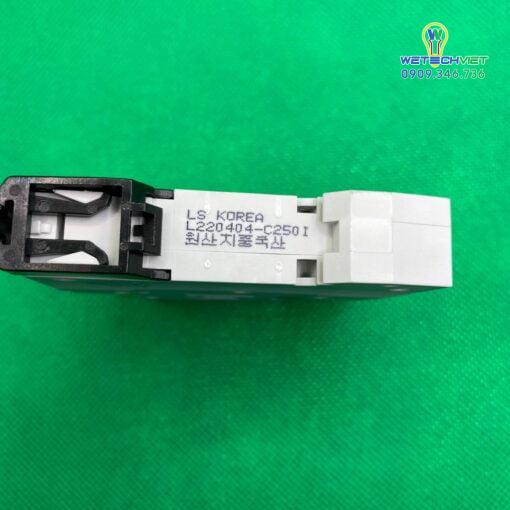

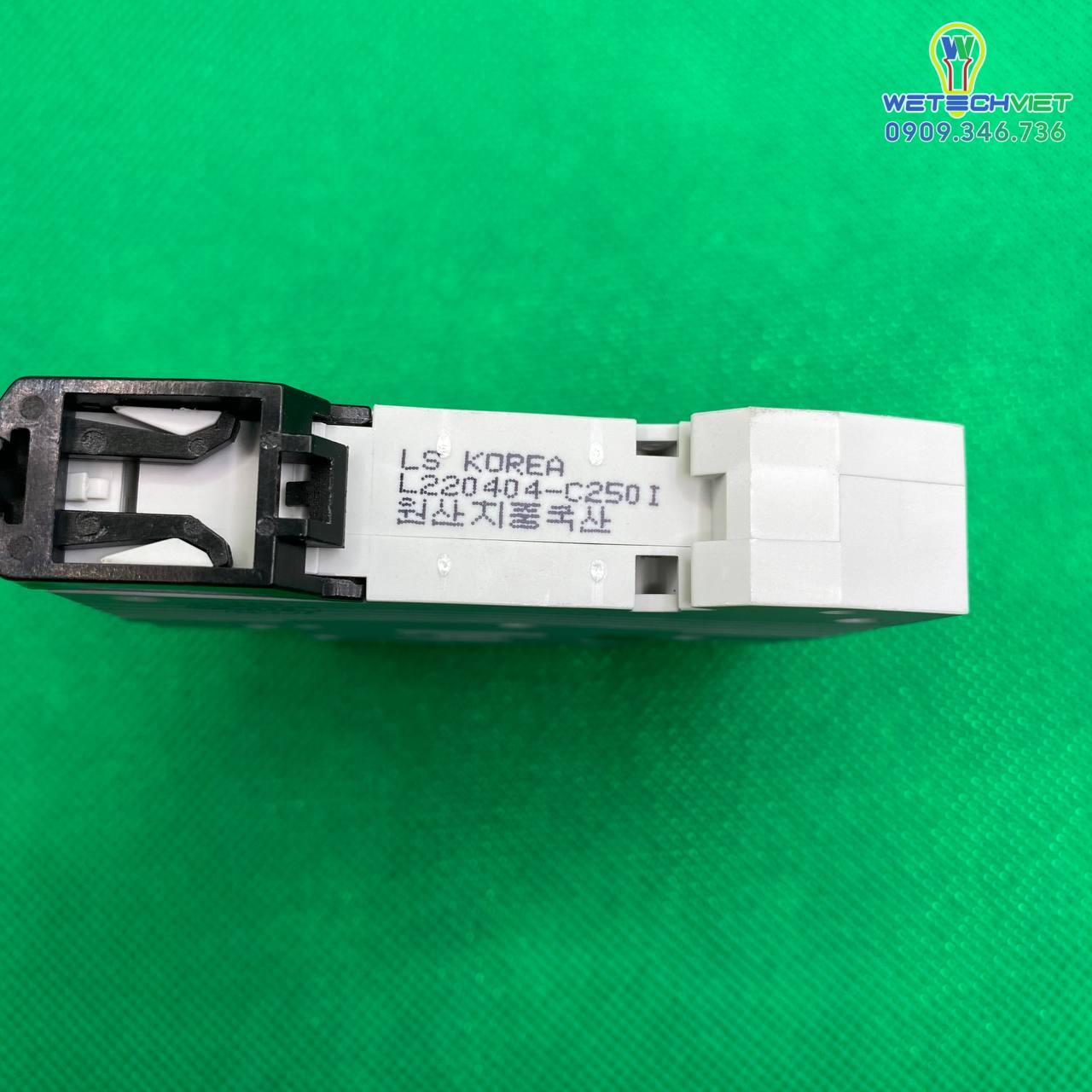

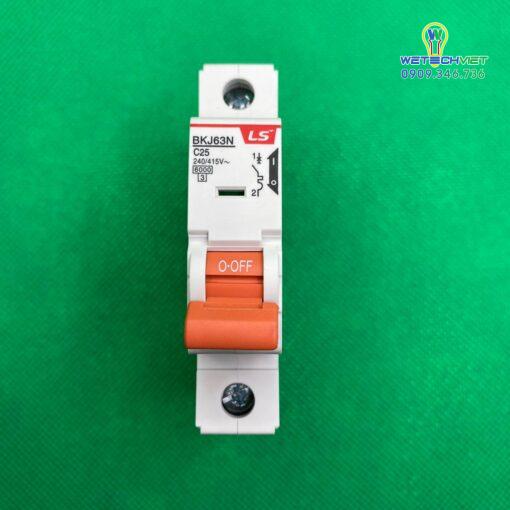

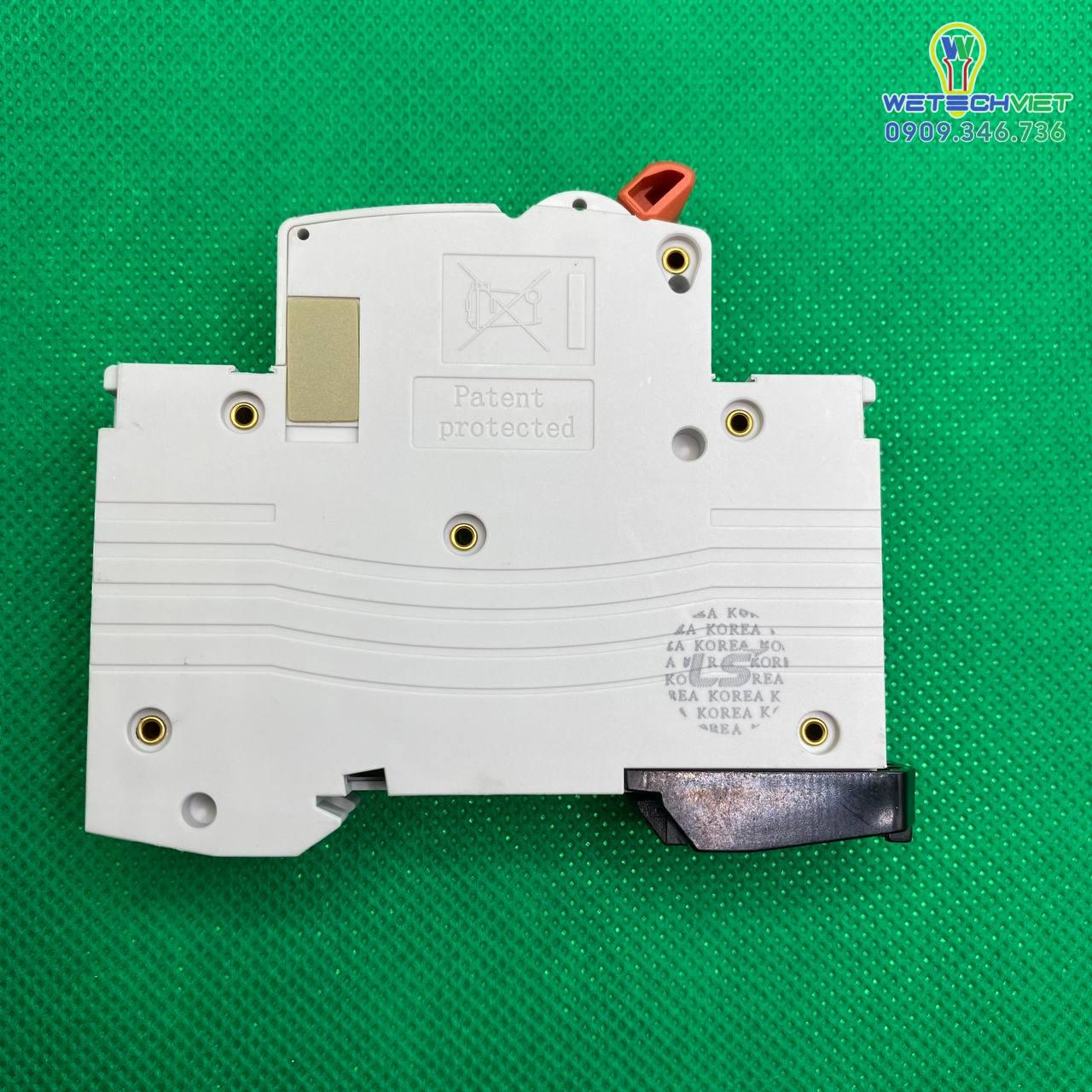

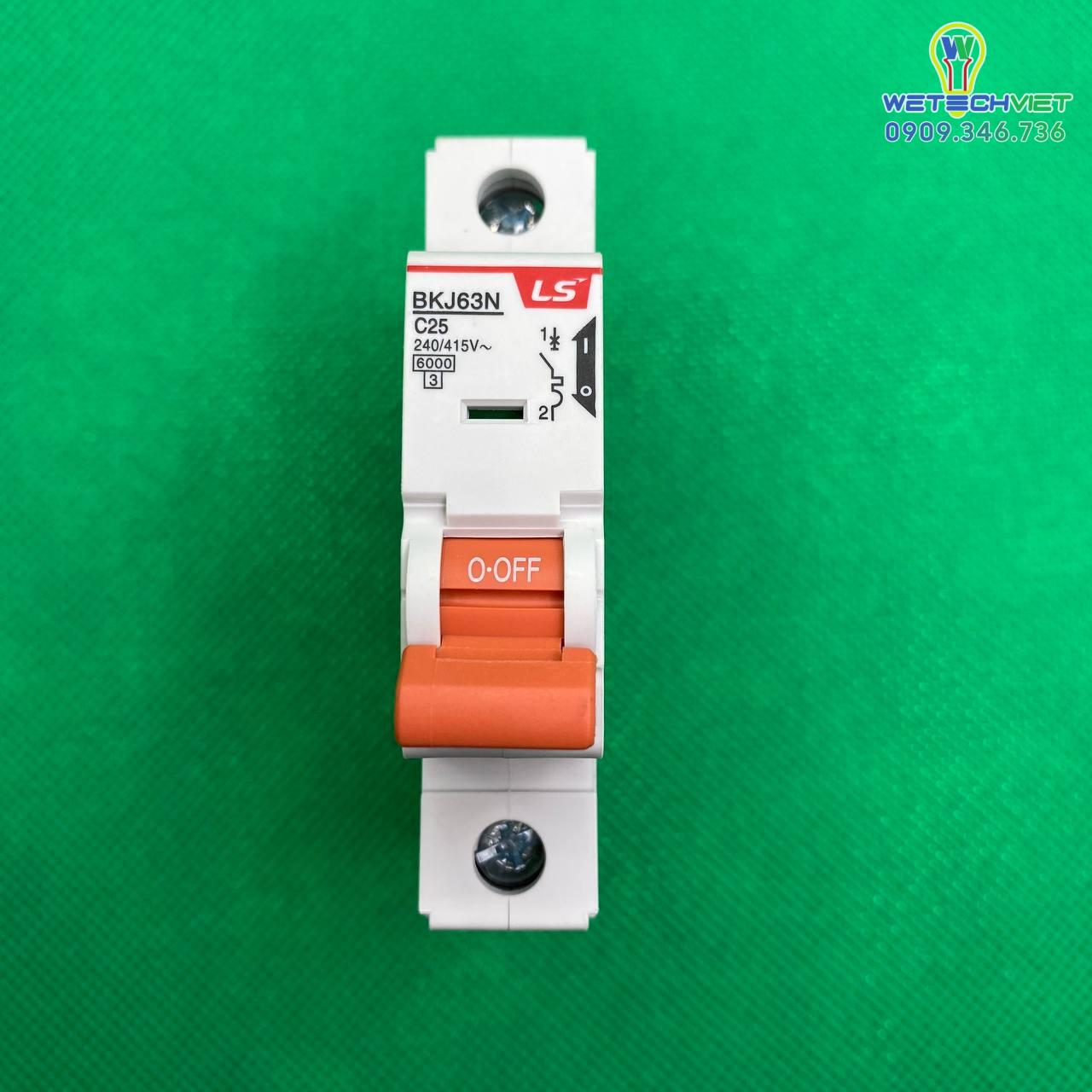

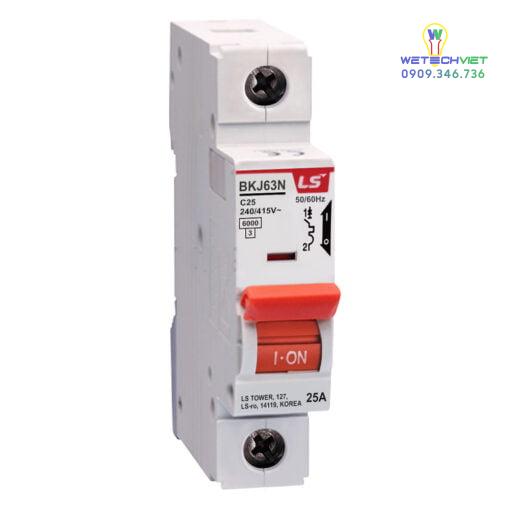

BKJ63N-1P25A Cầu dao điện 1P 25A 6kA LS

Mô tả BKJ63N-1P25A Cầu dao điện 1P 25A 6kA LS

Aptomat hay CB còn có tên gọi khác là CB tép, cầu dao điện MCB, thiết bị đóng cắt chống rò dùng trong điện dân dụng , điện gia đình có chức năng chống quá tải và chống ngắn mạch , khi xảy ra sự có trên thì Aptomat sẽ nhảy và ngắt nguồn điện , đảm bảo an toàn cho hệ thống điện. Được sử dụng trong các trường hợp dòng điện bị quá tải và được sử dụng rất phổ biến cho mạng lưới điện.

Thiết kế nhỏ gọn, tiết kiệm không gian, hiệu quả cao

Lắp đặt được trên thanh ray 35mm theo tiêu chuẩn IEC

Chống giật chống rò hiệu quả cao

Sản xuất theo công nghệ hiện đại, chất liệu cao cấp, chống cháy

Thân thiện và an toàn đối với người sử dụng

Dễ dàng lắp đặt, vận hành, bảo trì và thay thế phụ kiện

Phù hợp tiêu chuẩn IEC 60947-2 ; IEC/EN 60898-1

Thương hiệu LS ( xuất xứ Hàn Quốc )

Thông số kỹ thuật BKJ63N-1P25A Cầu dao điện 1P 25A 6kA LS

• Lắp đặt : gắn trên thanh ray 35mm ( DIN rail )
• Kiểu TRIP : loại giải phóng từ nhiệt
• Tần số hoạt động : 50/60 Hz
• Điện áp : AC 240/415V
• Số cực : 1P
• Dòng định mức : 25A
• Dòng cắt ngắn mạch : 6kA tại 415V AC
• Tuổi thọ :
  * Nguồn điện : 10.000 lần ( vận hành )
  * Máy móc : 20.000 lần ( vận hành )
• Chất liệu : cao cấp, chống cháy

Ứng dụng và lợi ích của BKJ63N-2P25A Cầu dao điện 1P 25A 6kA LS

Ứng dụng:

Phù hợp cho cả hệ thống điện dân dụng

Bảo vệ hệ thống điện khỏi tình trạng quá tải và ngắn mạch.

Lợi ích:

Cung cấp bảo vệ an toàn cho hệ thống điện và thiết bị khỏi nguy cơ quá tải và ngắn mạch.

Tính năng ngắt mạch tự động nhanh chóng khi phát hiện sự cố, giúp bảo vệ người sử dụng.

Thiết kế bền bỉ, độ tin cậy cao từ thương hiệu LS.

Lưu ý: Khi lắp đặt và sử dụng, nên tuân thủ theo hướng dẫn của nhà sản xuất và chỉ nên được thực hiện bởi người chuyên nghiệp hoặc đã qua đào tạo.

HƯỚNG DẪN AN TOÀN

Chủ yếu sử dụng trong mạng lưới điện dân dụng

Dùng trong các tủ điện phân phối như : tủ điện chiếu sáng, tủ điện cấp cho ổ cắm …

Sử dụng trong các tòa nhà, cao ốc, chung cư, văn phòng, nhà riêng …

Bộ ngắt mạch dùng trong toà nhà, thiết bị gia dụng và các ứng dụng tương tự

Đảm bảo đấu đúng cực khi kết nối dây nóng vào cực L và dây nguội và cực N

Không sử dụng ở những nơi có độ ẩm cao, nhiều bụi hoặc có chất khí gây ăn mòn… Nhiệt độ phòng: -10 độ C đến 60 độ C, độ ẩm không vượt quá 85%

Siết chặt các vít ở đầu dây khi nối dây. Siết vít không chặt có thể phát sinh nhiệt là nguyên nhân gây cháy hoặc hỏng thiết bị.
